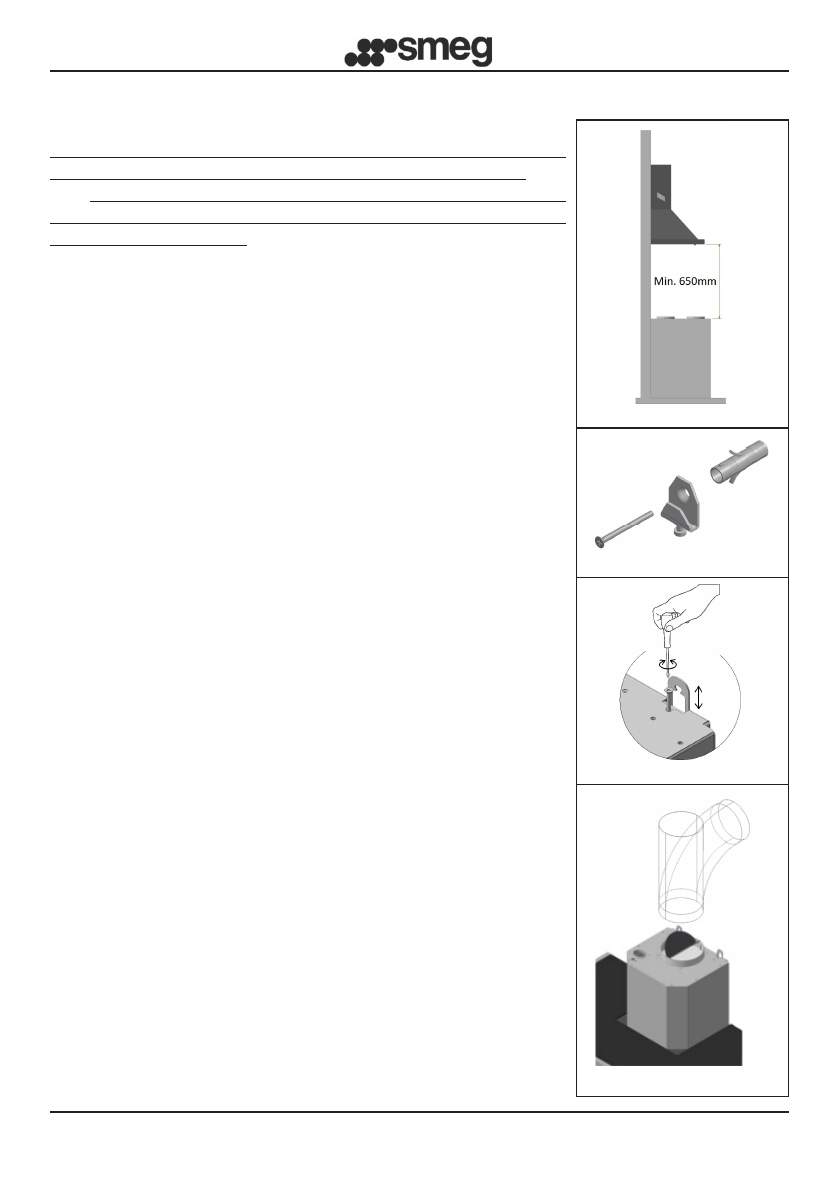

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4

NO

3

INSTRUKSJONER FOR INSTALLASJON:

Ventilatorhetten leveres med alt nødvendig installasjonsutstyr.

Minimumsavstanden mellom  platetoppen og nederste

del av  ventilatorhetten  må   være minst  650mm

(Fig.

1 ).

Dersom motorkoblingen har en tilbakeslagsventil

slik at matosen ikke returnerer, kontroller at denne kan

åpnes og lukkes fritt.

For enkel montering anbefaler vi at du følger du

fremgangsmåten under:

1)

Ventilatorhetten skal sentreres i forhold til platetoppen.

2)  Det er ulike metoder for installasjon avhengig av

modellen på ventilatorhetten.  Finn ditt festesystem blant

de følgende:

a) 2  nivellerende  kroker som  festes  med  medfølgende

ekspansjonsplugger (Fig. 2)

b) Nivellerende  brakett  som  festes  på baksiden  med

medfølgende ekspansjonsplugger (Fig. 3)

c) For  modeller  over  kjøkkenøy  se  v e d l a g t

installasjonsveiledningd)

MERK: Festesystemene a) og b) plasseres på baksiden

av ventilatorhetten i hullene L1 (Fig. 5).

3)

Fjern  fettfiltrene,  plasser  ventilatorhetten  på  veggen  og

marker plasseringen av hullene for feste av festesystemet.

4)

Bor  de  2  hullene  avmerket  på  veggen  etter  at  du  har

fjernet ventilatorhetten fra veggen

5)

Fest  festesystemet  på  veggen  ved  å  skru  til

ekspansjonspluggen

6)

Merk av de to hullene på veggen L2 for å feste pluggene

i hullene. (medfølgende plugger)

7)

7)  Heng hetten på festesystemet (Fig. 2 og 3) og nivellere

den med justeringsskruen.

8)

Fest ventilatorhetten på en sikker måte ved å skru fast de

to ekspansjonspluggene til hullene L2

LUFTTILKOBLINGSSYSTEMER:

SUGEVERSJON:

  Koble  til    utgangen    av    motorinnløpet

røykutløpsrøret    med  intern    diameter    Ø  150    mm    til.

Luftutløpsrøret  skal  ikke  ha  en  diameter  mindre  enn  120

mm.

Vær oppmerksom på at dersom ventilatorhetten er

utstyrt med et aktivt kullfilter så må dette fjernes (se s.

8)

Unntak for Tyskland:

Når kjøkkenventilatoren og apparater som drives av annen

energi enn elektrisitet er i drift samtidig, må det negative

trykket i rommet ikke overstige 4 Pa (4 x 10

-5

 bar).
