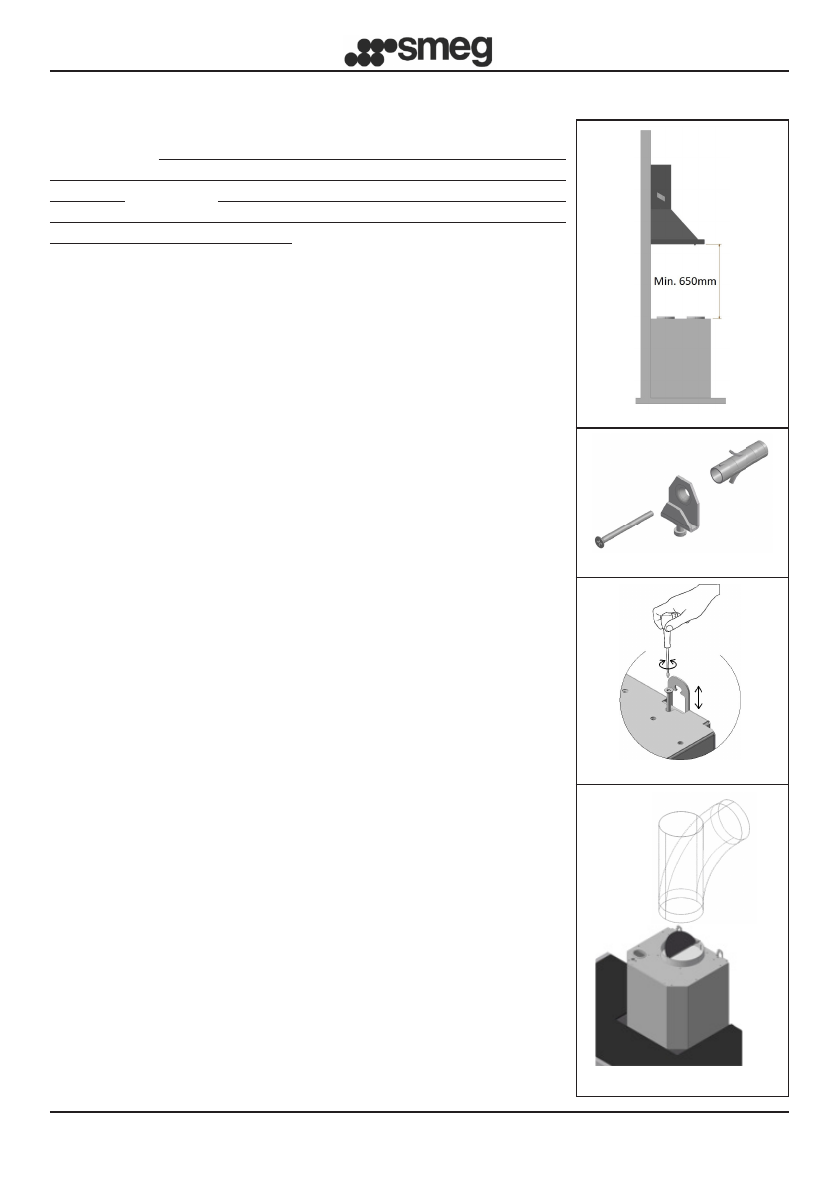

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4

INSTALLATIONSVEJLEDNING

Emhætten leveres med alle de nødvendige dele til korrekt

installation.

Minimumsafstanden mellem emhætten og

overfladen på komfur eller kogeplade skal være mindst

650 mm

 (Fig. 1 ).

Hvis motorens luftindtag er udstyret

med en kontraventil for røg, skal det sikres at ventilen

frit kan åbne og lukke sig.

For nemt at kunne gennemføre installationen anbefales det

at følge nedenstående anvisninger:

1)  Emhætten skal placeres centralt i forhold til kogepladerne.

2)  Arbejdsgangene under installationen afhænger

af emhættens model. Find frem til det aktuelle

monteringssystem blandt nedenstående:

a)  Nr. 2 medfølgende, nivellerende ophæng med

rawlplugs (Fig. 2)

b) Medfølgende, nivellerende bagsidebøjle med

rawlplugs (Fig. 3)

c)  Indhent oplysninger i det specifikke installationsbilag

til modeller, der ophænges frit i rummet.

NB.:  Monteringssystemerne  a)  og  b)  er  anbragt  på

bagsiden af emhætten i hullerne L 1 (Fig. 5).

3)

Fjern  fedtfiltrene  og  placer  emhætten  på  væggen  for  at

markere hvor der skal bores huller til forankring af det

relevante fæstesystem.

4)  Efter at emhætten er fjernet fra væggen, bores de to

huller til monteringen

5)  Fæstesystemet fastgøres på væggen med rawlplugs,

som skal strammes

6)  Afmærk hullerne L2 på væggen, så emhætten monteres

sikkert. (medfølgende rawlplugs)

7)

6)  Hæng emhætten op på fæstesystemet (fig. 2 og 3) og

niveller den ved at indvirke på justeringsskruen.

8)  Emhætten monteres sikkert ved at skrue de to

ekspansionsskruer L2 helt i bund

FORBINDELSER TIL LUFTUDTAG:

Version UDSUG:

 Rør til udsug med indvendig diameter på

150mm monteres på motorens åbning. Rør til udsug må

ikke have indvendig diameter på under 120 mm.

Advarsel. Hvis emhætten er udstyret med aktivt kulfilter

skal dette fjernes (se side 8)

Afvigelse for Tyskland:

Når emhætten og andre apparater drevet af anden energi

end elektricitet er i drift samtidig, må det negative tryk i

rummet ikke overstige 4 Pa (4 x 10

-5

 bar).
