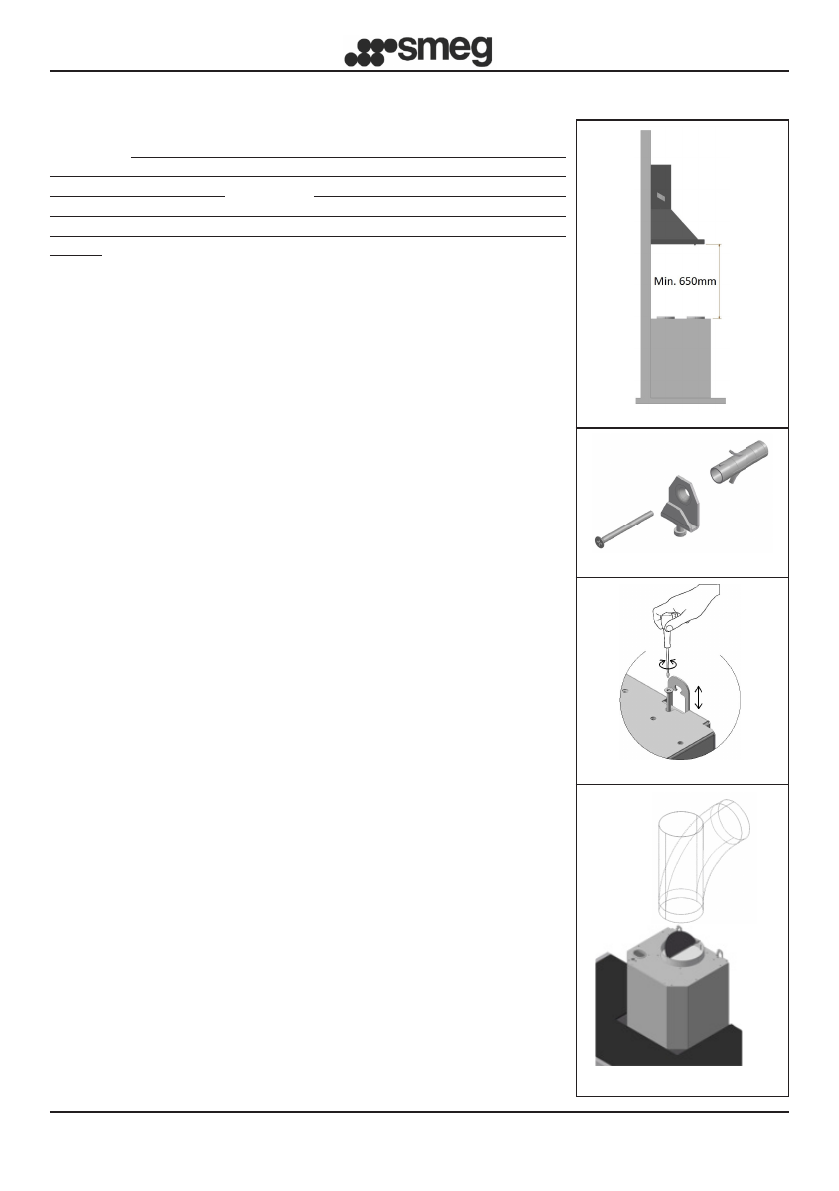

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4

DE

3

INSTALLATIONSANLEITUNGEN:

Die Haube wird mit allem für die Installation notwendigen Zubehör

geliefert.

Die Mindestentfernung zwischen dem  unteren

Rand der Haube und dem Kochfeld muss mindestens

650 mm betragen

(Abb.  1).

Falls der Motoreingang mit

einem Rückschlagventil für die Rauchgase versehen ist,

sicherstellen, dass es sich ganz frei öffnen und schließen

kann.

Für eine einfache Installation raten wir, die unten beschriebenen

Tätigkeiten auszuführen:

1)

Die Haube muss im Verhältnis zum Kochfeld zentriert sein.

2)

Je  nach  dem  Modell  der  Haube  sind  unterschiedliche

Installationsweisen vorgesehen. Das entsprechende

Befestigungssystem unter den folgenden ermitteln:

a)  2    Nivellierungshaken    mit    Befestigung    durch    die

mitgelieferten Spreizdübel (Abb. 2)

b)  Bügel  für  die  hintere  Nivellierung  mit  Befestigung  durch

die mitgelieferte Spreizdübel (Abb. 3)

c)  Für   die   für   Kochinseln   vorgesehenen   Modelle   die

speziellen Montageanleitungen im Anhang beachten.

WICHTIGER  HINWEIS:  Die  Befestigungssysteme  a)  und  b)

werden auf der Rückseite der Haube in den Bohrungen

L1 positioniert (Abb. 5).

3)

Die Fettfilter entfernen, die Haube an der Wand positionieren

und die Bezugspositionen für die Bohrungen für die Verankerung

der entsprechenden Befestigungssysteme anzeichnen.

4)  Die beiden zuvor angezeichneten Bohrungen ausführen,

nachdem die Haube von der Wand genommen wurde.

5)  Das  Befestigungssystem  an  der  Wand  verankern,  indem  der

Sperrizdübel festgezogen wird.

6)  Die Bohrungen L2 an der Wand anzeichnen, um die Spreizdübel

sicher  in  die  Bohrungen  setzen  zu  können.  (Die  Spreizdübel

werden mitgeliefert).

7)

Die  Haube  am  Befestigungssystem  aufhängen  (Abb.  2

und  3)  und  die  Nivellierung  vornehmen,  indem  man  die

Regulierschraube betätigt.

8)  Die Haube sicher befestigen, indem die beiden Spreizschrauben

in den Bohrungen L2 vollkommen festgeschraubt werden

LUFTANSCHLUSSSYSTEME:

ABLUFTVERSION:

  Das  Rauchgasableitungsrohr  mit  einem

Innendurchmesser  von  Ø  150  mm  an  den  Motorausgang

anschließen.  Der  Durchmesser  des  Ableitungsrohrs  darf  nicht

weniger als 120 mm betragen.

Achtung, wenn die Haube mit einem Aktivkohlefilter versehen

ist, muss dieser entfernt werden (siehe Seite 8)

Abweichung für Deutschland:

Werden  die  Dunstabzugshaube  und  Geräte,  die  mit  anderen

Energien  als  Strom  versorgt  werden,  gleichzeitig  betrieben,  darf

der Unterdruck im Raum maximal 4 Pa (4 x 10

-5

 bar) sein.
