Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4

SE

3

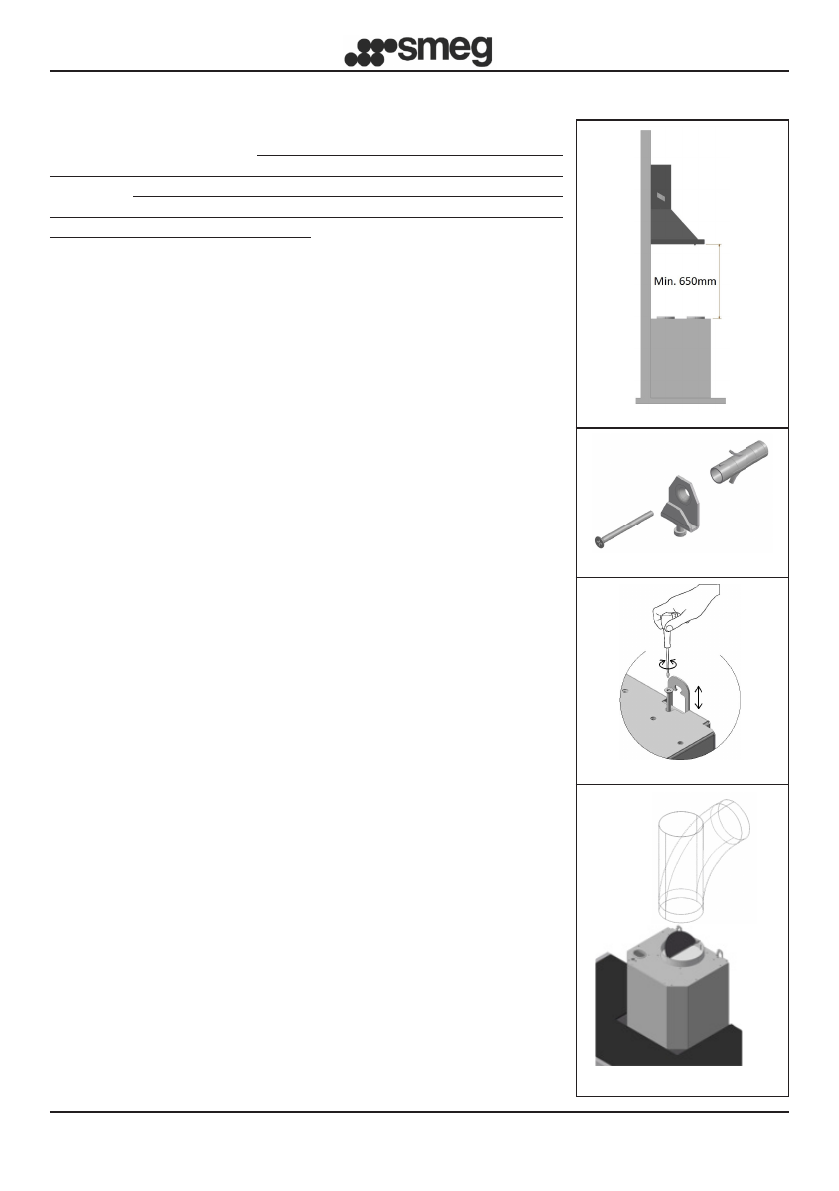

ANVISNINGAR INFÖR INSTALLATION:

Fläktkåpan levereras försedd med samtliga nödvändiga

tillbehör till installationen.

Minimiavståndet mellan spishällen

och  och  fläktkåpans  underdel  ska  vara  på  minst  650mm

(Fig.  1).

OOm  motorinkopplingen  är  utrustad  med  en

backventil för rök ska du förvissa dig om att backventilen

kan öppnas och stängas fritt.

För en enkel installation råder vi dig  att följa nedan angivna

moment:

1)

Fläktkåpan ska placeras centrerad i förhållande till

spishällen.

2)  2)  Beroende på fläktkåpemodellen har olika installationssätt

förutsetts.  Hitta  relevant  fästningssystem  för  just ditt fall

bland följande alternativ:

a)  2  st.  nivellerande  krokar som  fästs  med  hjälp  av

expansionspluggarna som medföljer produkten (Fig.2)

b)  Fästjärn med nivellerad baksida som fästs med hjälp av

expansionspluggarna som medföljer produkten (Fig. 3)

c)  För  fristående  modeller hänvisar  vi  till  den  specifika

installationsbilagan.

OBS:  Fästningssystemen  a)  och  b)  sätts  in  i  hålen  L  1  på

fläktkåpans baksida (Fig. 5).

3)  Ta ut fettfiltren, placera fläktkåpan på väggen och markera ut

motsvarande lägen för hålen inför fästningen av respektive

fästningssystem.

4)

Borra de 2 hålen vid utritade punkter efter att ha tagit bort

fläktkåpan från väggen

5)

Fäst nu fästningssystemet till väggen genom att dra åt

expansionspluggen

6)  Rita  nu  ut  hålen  L2  på  väggen  för  att  kunna  fästa

expansionspluggarna i hålen på ett säkert sätt. (medföljande

pluggar)

7)  Häng upp fläktkåpan på fästningssystemet (Fig. 2 och 3) och

utför nivelleringen genom att verka på regleringsskruven.

8)  Fäst fläktkåpan på ett säkert sätt genom att skruva åt de två

expansionsskruvarna för hålen L2

LUFTINKOPPLINGSSYSTEM:

För versionen med FRÅNLUFTSDRIFT:

 Anslut rörledningen

för rökutdrivning med en inre diameter på Ø 150 mm till

motorinkopplingens utlopp. Utsugningsröret får inte ha en

diameter som är mindre än 120 mm.

Varning:  om  fläktkåpan  har  försetts  med  aktivt  kolfilter

ska filtret först avlägsnas (se sid 8)

Avvikelse för Tyskland:

När fläktkåpan och andra apparater som drivs av annan energi

än elektricitet är i drift samtidigt får undertrycket i rummet inte

överstiga 4 Pa (4 x 10

-5

 bar).
