DA

4

Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

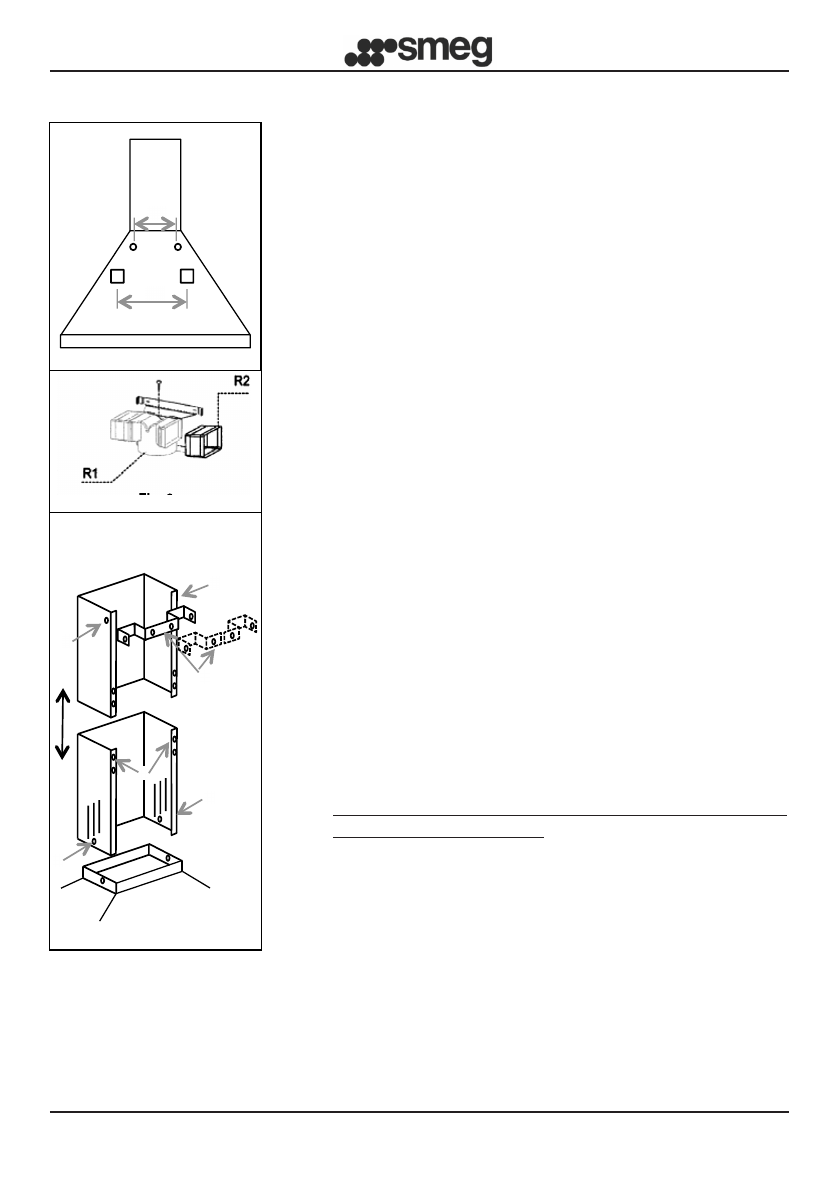

Version FILTRERING:

Åbningen  til  motoren  skal  holdes  fri.  De  aktive  kulfiltre

installeres som vist på side 8.

Hvis  emhætten  ikke  er  udstyret  med  aktive  kulfiltre  er  det

nødvendigt separat at anskaffe sådanne ved henvendelse

til nærmeste autoriserede Smeg-forhandler.

På visse modeller medfølger som standard et sæt af rørstykker

(fig.6) der skal monteres på væggen med ekspansionsdyvler

i en sådan højde at luften fra emhætten ledes korrekt ud

mod ristene på rørkappens sider. Forlængerne R2 monteres

på siden af samlestykket R1. Forbind samlestykket R1 i

udgangen på emhætten ved hjælp af et rør med diameter

D. 150mm.

•  MONTERING AF RØRKAPPE (fig. 7):

Kappens beslag, (K), enten i en eller to dele, placeres

i den ønskede højde. Sæt mærker til de to huller til

fastgørelse af beslaget. Der bores huller på væggen

for  montering  af  beslaget.  Beslaget  fastgøres  med  de

medfølgende skruer og ekspansionsdyvler.

Rørkappens dele placeres forsigtigt på emhætten. Den

nederste del af kappen monteres på emhætten med

skruerne Z. Den øverste del af kappen trækkes forsigtigt

ud indtil den ønskede længde.

Den øverste del af kappen fastgøres med skruerne L til

kappens vægbeslag K.

•  ELEKTRISK TILSLUTNING

•  Det anbefales at de elektriske installationer udføres

af autoriseret installatør.

Hvor det er nødvendigt at forbinde emhættens elektriske

kabel direkte til strømforsyningen skal der indsættes

en dobbeltpolet afbryder, med minimal åbning mellem

kontakterne på 3 mm, med passende spændingsstyrke

og som overholder gældende normer og standarder.
