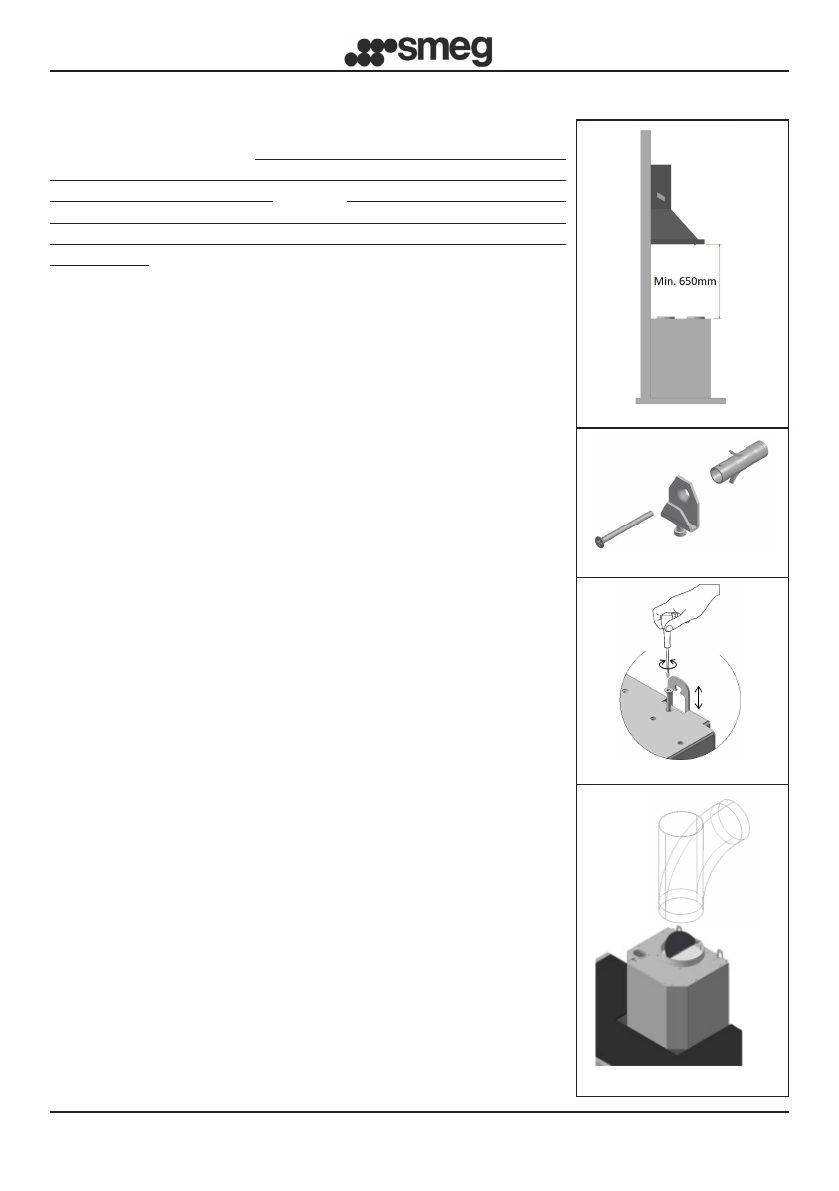

INSTRUÇÕES PARA A INSTALAÇÃO:

A chaminé é fornecida com todos os acessórios necessários

para a sua instalação.

A distância mínima entre a parte

inferior da chaminé e o fogão (de mesa, etc.) deve ser

de pelo menos 650 mm

(fig.  1  ).

Se na entrada do motor

estiver instalada uma válvula de não-retorno dos fumos,

certificar-se de que esta última possa abrir-se e fechar-se

livremente.

Para uma instalação simples e fácil, observar os procedimentos

descritos abaixo:

1)

A chaminé deve ser instalada centralmente em relação ao

fogão.

2)

Estão previstos diferentes métodos de instalação em função

do modelo de chaminé escolhido. Determinar o sistema de

fixação apropriado entre os seguintes:

a)   2  ganchos  de  nivelação  automática  com  parafusos  e

buchas de expansão fornecidos de série (Fig.2)

b)   Estribo  posterior  com  nivelação  automática  com

parafusos  e  buchas  de  expansão  fornecidos  de  série

(Fig.3)

c)  Para os modelos destinados a cozinhas em ilha, referir-

se ao documento de instalação específico em anexo.

IMP.: Os sistemas de fixação a) e b) utilizam os furos L1 na

parte posterior da chaminé (Fig. 5).

3)  Retirar os filtros antigordura, posicionar a chaminé na parede

e marcar a posição de referência para realizar os furos de

ancoragem do respectivo sistema.

4)

Realizar os dois furos marcados anteriormente após retirar

a chaminé da parede.

5)  Ancorar o sistema de fixação à parede apertando o parafuso.

6)  Realizar  na  parede  os  furos  L2  para  fixar  as  buchas  em

segurança. (fornecidos de série).

7)  Acoplar a chaminé ao sistema de fixação (Fig.2 e 3) e nivelar

agindo nos parafusos de regulação.

8)  Fixar com segurança a chaminé apertando devidamente os

dois parafusos nos furos L2.

SISTEMAS DE LIGAÇÃO DO AR:

Versão ASPIRANTE:

 Conectar a entrada do motor à conduta

de  expulsão  dos  fumos  com  diâmetro  interno  Ø  150  mm. A

conduta de expulsão não deve ter Ø inferior a 120 mm.

Atenção!  Se  a  chaminé  for  dotada  de  filtros  em  carvões

ativados, é necessário removê-los (consultar a pág. 8).

Indicação para a Alemanha:

Quando a chaminé da cozinha e os aparelhos alimentados

com  energia  que  não  seja  elétrica  estiverem  em  função

simultaneamente, a pressão negativa no local não deve superar

4 Pa (4 x 10

-5

 bar).

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4
