СБОРКА

УС ТАНОВКА ГОЛОВКИ С НЕЙЛОНОВОЙ

ЛЕСКОЙ (Рис. 9 А-В)

Поставьте верхний фланец (F) на место. Вставьте

чеку, фиксирующую головку, в отврестие (L, Рис.9A)

или нажмите кнопку (G, Рис.9В) и закрутите головку

(N) вращением против часовой стрелки.

УС ТА НО В К А   Р Ы Ч А ГА   БЕ З О П АС НО С Т И

(Рис. 10)

При использовании фрезы вместо головки с

нейлоновой леской необходимо установить рычаг

безопасности. Установите рычаг (А) под крепление

рукоятки (С) с помощью винтов (В). Убедитесь, что

рычаг безопасности установлен слева, если кусторез

держать в положении для кошения.

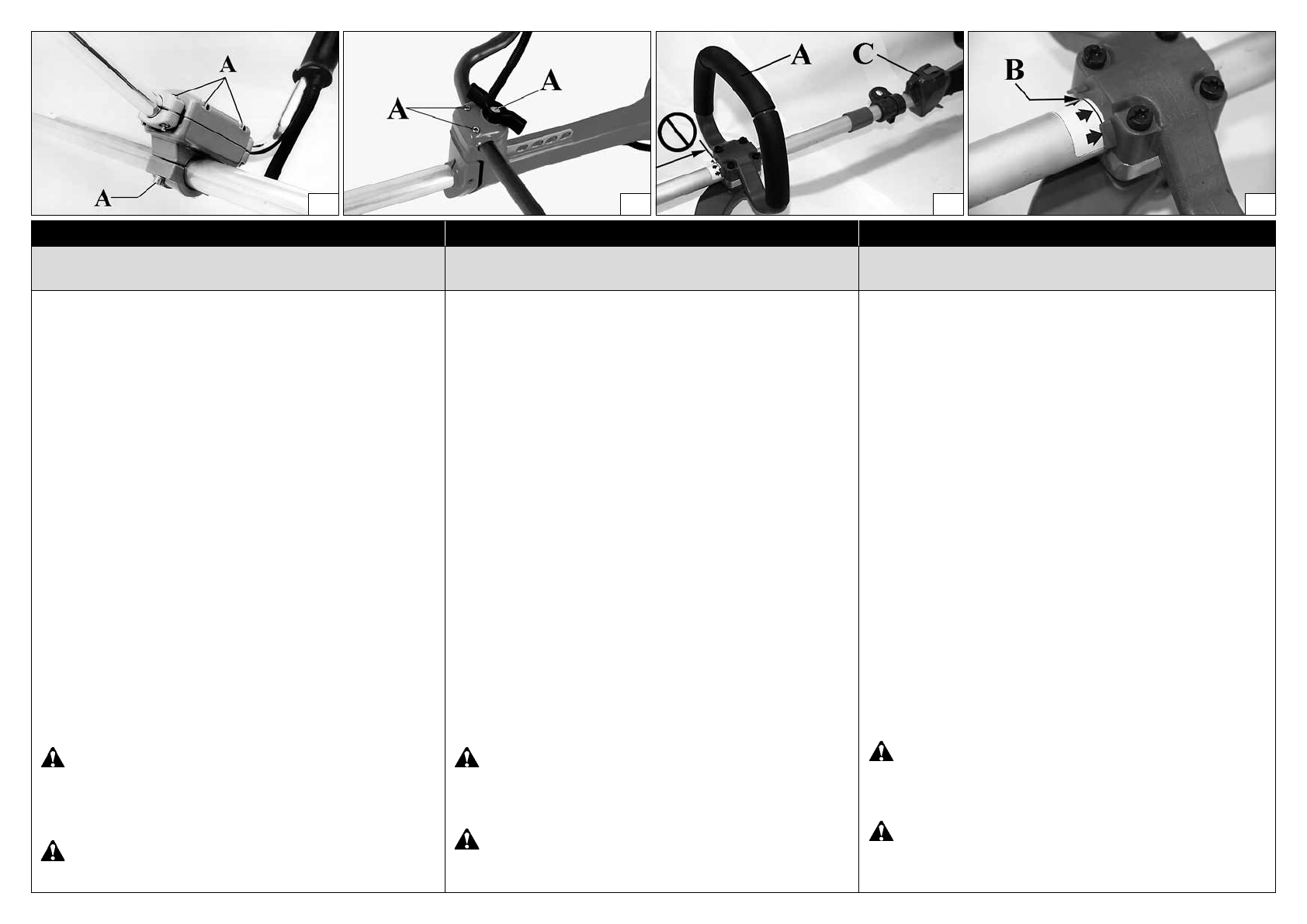

УСТАНОВКА РУЧКИ (Рис. 11 А-В-С)

Установите рукоятку на штангу и закрепите ее,

используя винты (А), шайбы и гайки. Положение

рукоятки рассчитывается, исходя из удобства

оператора.

ВНИМAНИЕ - Установите ручку петли (A,

Рис.12) между стрелками метки (B, Рис.13) и

заднюю рукоятку (C, Рис.12).

ВНИМАНИЕ - Убедитесь, что все части

соединены правильно и все винты затянуты.

MONTÁŽ HLAVY S NYLONOVÝMI STRUNAMI
(obr. 9A-B)

Nasa

ď

te horní přírubu (F). Do příslušného otvoru

(obr. 9A) zasuňte čep zarážky hlavy (L) nebo stiskněte
příslušné tlačítko (G, obr. 9B) a  utáhněte pouze ručně
hlavu (N) směrem doleva.

MONTÁŽ BEZPEČNOSTNÍ OPĚRKY (obr. 10)

Při použití kotouče místo nylonové hlavy je nutné
namontovat

"

bezpečnostní opěrku

"

. Opěrku (A)

přišroubujte z dolní strany rukojeti (C) pomocí šroubů
(B); dbejte na to, aby

"

bezpečnostní opěrka

"

 byla na levé

straně křovinořezu.

MONTÁŽ RUKOJETI (obr. 11A-B-C)

Rukojeť namontujte na trubku hřídele a přišroubujte ji
pomocí šroubů (A), podložek a matic. Polohu rukojeti
je možné upravit podle požadavků pracovníka.

POZOR - Nasadit rukojeť smyčky (A, Obr.12)

mezi štítkem šipky (B, Obr.13) a zadní rukojeti (C,
Obr.12).

UPOZORNĚNÍ! Zkontrolujte, zda jsou všechny

části křovinořezu dobře připojené a šrouby utažené.

MONTÁŽ

MONTAŻ GŁOWICY Z ŻYŁKĄ NYLONOWĄ

(RYS. 9A-B)

Zamontować górny kołnierz (F). Włożyć trzpień

blokujący przekładnię (L) we właściwy otwór (Rys. 9A)

lub nacisnąć specjalny przycisk (G, Rys. 9B) i ręcznie

przykręcić głowicę  (N) w kierunku przeciwnym do

ruchu wskazówek zegara.

MONTAŻ OSŁONY ZABEZPIECZAJĄCEJ (Rys.  10)

Zarówno do pracy z tarczą tnącą jak i z głowicą żyłkową

konieczne jest zamontowanie osłony zabezpieczającej.

Zamontować osłonę (A) pod mocowaniem uchwytu

(C) przy pomocy śrub (B). Należy wcześniej sprawdzić,

czy osłona zabezpieczająca znajduje się po lewej stronie

kosy spalinowej.

MONTAŻ UCHWYTU (Rys.  11A-B-C)

Zamontować uchwyt na osłonie wału napędowego

i przykręcić przy pomocy śrub (A), podkładek oraz

nakrętek. Położenie  regulowanej rączki  powinno być

dopasowane do wymagań operatora.

UWAGA - Założyć uchwyt pętli (A, Rys.12)

pomiędzy strzałkami etykiet (B, Rys.13) i tylny

uchwyt (C, Rys.12).

UWAGA: Sprawdzić, czy wszystkie komponenty

kosy spalinowej są dobrze podłączone, a wszystkie

śruby starannie przykręcone.

MONTAŻ

11B

11C

12

13
