ΜΟΝΤΑΡΙΣΜΑ ΤΗΣ ΚΕΦΑΛΗΣ ΜΕ ΝΑΙΛΟΝ

ΚΑΛΩΔΙΟ (Εικ.9 Α-Β)

Εισχωρήστε την πάνω φλάντζα (F). Εισχωρήστε τον

άξονα σταθεροποίησης της κεφαλής (L) στην ειδική

οπή (Εικ.9 Α) ή πιέστε το ειδικό κουμπί (G,Εικ.9Β) και

βιδώστε αριστερόστροφα την κεφαλή (N) με τα χέρια.

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΜΠΑΡΙΕΡΑΣ ΑΣΦΑΛΕΙΑΣ

(Εικ.10)

Ό

ταν χρησιμοποιείτε το δίσκο στη θέση της μεσινέζας,

είναι απαραίτητο να τοποθετήσετε την

"

μπαριέρα

ασφαλείας

"

. Στερεώστε την μπαριέρα ασφαλείας

(Α) κάτω από τη σύνδεση της χειρολαβής (C) με τις

βίδες (Β), και βεβαιωθείτε ότι η

"

μπαριέρα ασφαλείας

"

βρίσκεται στην αριστερή πλευρά του θαμνοκοπτικού.

ΜΟΝΤΑΡΙΣΜΑ ΤΗΣ ΛΑΒΗΣ (Εικ.11 A-B-C)

Μοντάρετε τη λαβή στον άξονα μετάδοσης και

σταθεροποιείστε την με τις βίδες (Α), τις ροδέλες και

τα παξιμάδια. Η θέση της λαβής κανονίζεται σύμφωνα

με τις ανάγκες του χρήστη.

ΠΡΟΣΟΧΗ - Τοποθετήστε τη λαβή (A, Εικ.12)

μεταξύ των βελών ετικέτα (B, Εικ.13) και την πίσω

λαβή (C, Εικ.12).

ΠΡΟΣΟΧΗ: Σιγουρευτείτε ότι όλα τα εξαρτήματα

του θαμνοκοπτικού είναι καλά συνδεδεμένα και όλες

οι βίδες σφιχτές.

MONTAGEM

MONTAJ

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

MONTAGEM DA CABEÇA NOS FIOS DE NYLON

(Fig. 9A-B)

Enfie o freio superior (F) nos seus lugares no cubo.

Enfie a cavilha que vai bloquear a cabeça (L) no seu

orifício (Fig. 9A) ou então pressione o botão apropriado

(G, Fig. 9B) e aperte à mão, no sentido contrário aos

ponteiros do relógio, a cabeça (N).

MONTAGEM DA BARRA DE SEGURANÇA  (Fig. 10)

Quando se utiliza o disco invés do cabeçote com fios

de nylon, é necessário montar a

“

barra de segurança

”

.

Fixe a barra de segurança (A) debaixo da junção da

empunhadura (C) mediante os parafusos (B), prestando

atenção em verificar que a

“

barreira de segurança

”

 esteja

no lado esquerdo de roçadora.

MONTAGEM DO PUNHO (Fig. 11 A-B-C)

Monte o punho sobre o tubo de transmissão e fixe-o

com os parafusos (A), as anilhas e as porcas de maneira

uniforme e cruzada. A posição do punho regula-se

segundo as exigências do operador.

ATENÇÃO - Montar o punho fechado (A, Fig.12)

entre as setas de etiquetas (B, Fig.13) e da pega traseira

(C, Fig.12).

ATENÇÃO: Certifique-se de que todos os

componentes estão bem ligados e os parafusos

apertados.

MISINALI KAFANIN TAKILMASI (Şekil 9A-B)

Üst flanşı (F) yerine takın. Kafa sabitleme pimini
(Şekil  9A)  veya  uygun  bir  düğmeye  basmak  için  deliğe
(G, Şekil 9B) geçirin ve kafayı (N) elle saatin tersi
yönünde çevirerek sıkıştırın (L).

EMNİYET KOLU MONTAJI (Şekil 10)

Misinalı Kafa yerine metal bıçak kullanıldığında emniyet
kolunu takmanız gerekir. Emniyet Kolunu (A), Bağlantı
parçasını (C) kullanarak, de kullanılan Cıvatalar (B) ile
sabitleyiniz. Emniyet kolunun Tırpanınınızın solunda
olmasına dikkat ediniz.

SAPIN TAKILMASI (Şekil 11 A-B-C)

Sapı şafta geçirin ve (A) vidalarını, rondelalarını
ve somunlarını kullanarak sabitleyin. Sapın yeri
kullanıcının gereksinimlerine göre belirlenecektir.

DİKKAT - Etiket oklar (A, Şekil 12) ve arka sap

(B, Şekil 13) arasındaki döngü kolu (C, Şekil 12)
monte edin.

DİKKAT: Bütün parçaların doğru bağlanıp

bağlanmadığını kontrol edin ve vidaları iyice
sıkıştırın.

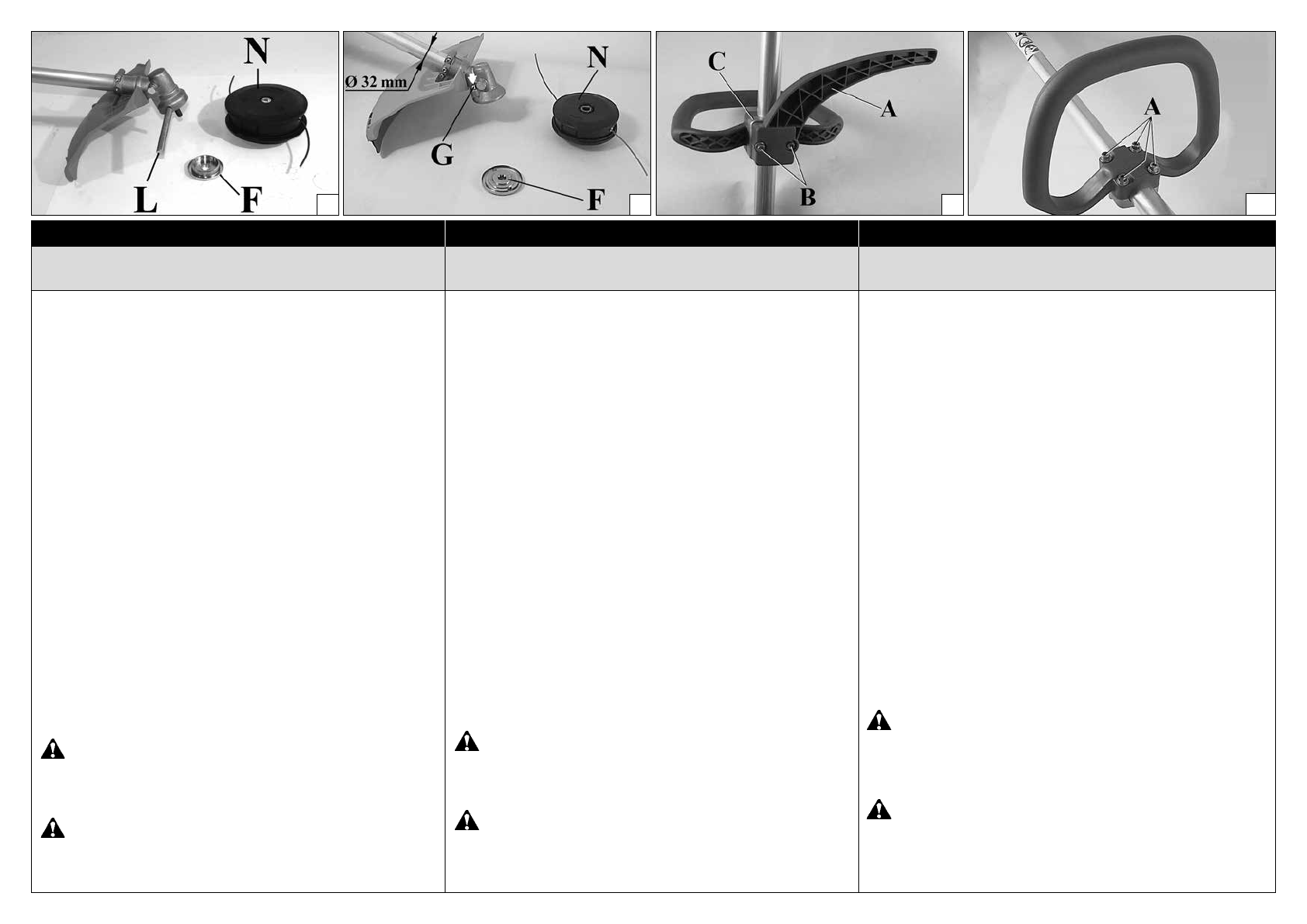

9A
