Čeština |

97

dveřního otvoru (bod

Ⅱ

) a na horním okraji dveřního

otvoru (bod

Ⅲ

).

d

2 m

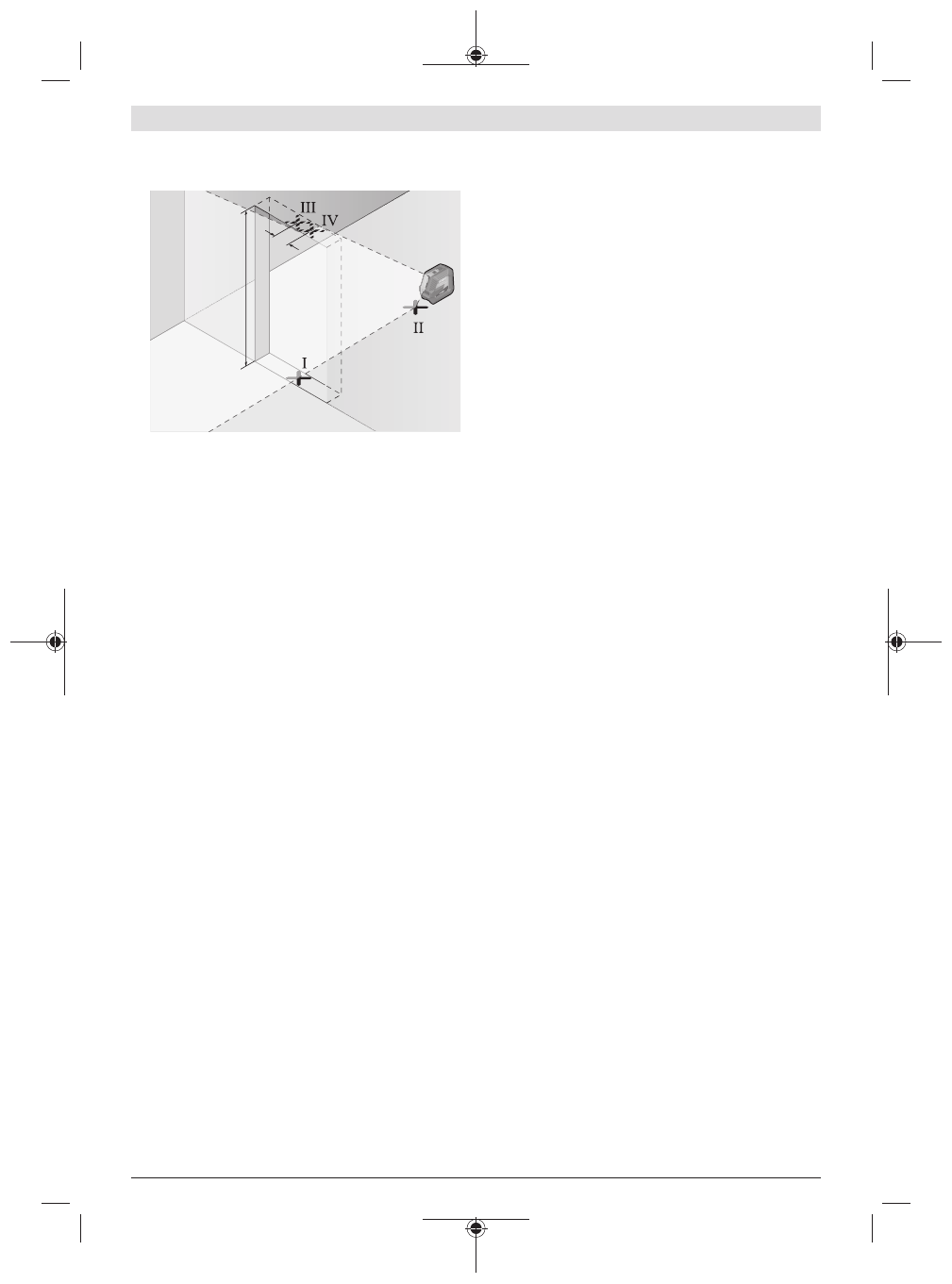

– Otočte měřicí přístroj o 180° a postavte ho na druhé

straně dveřního otvoru přímo za bod

Ⅱ

. Nechte měřicí

přístroj znivelovat a svislou laserovou čáru vyrovnejte tak,
aby její střed probíhal přesně body

Ⅰ

 a

Ⅱ

.

– Označte střed laserové čáry na horním okraji dveřního

otvoru jako bod

Ⅳ

.

– Rozdíl

d

 mezi oběma označenými body

Ⅲ

 a

Ⅳ

 udává

skutečnou odchylku měřicího přístroje od svislé roviny.

– Změřte výšku otvoru dveří.
Maximální přípustnou odchylku vypočítáte následovně:
dvojnásobná výška dveřního otvoru ×

0,3

 mm/m

Příklad: Při výšce dveřního otvoru

2

 m smí maximální

odchylka činit
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Body

Ⅲ

 a

Ⅳ

 smí tedy být

maximálně

1,2

 mm od sebe.

Pracovní pokyny

u

Pro označení používejte vždy pouze střed laserové
čáry.

 Šířka laserové čáry se mění se vzdáleností.

Práce s držákem LB 10 (viz obrázky E−H)

Pomocí držáku

(10)

 můžete měřicí přístroj upevnit na svislé

plochy nebo magnetické materiály. V kombinaci s držákem
na strop

(14)

 lze měřicí přístroj vyrovnat i ve výšce.

Nasaďte měřicí přístroj 1/4" stativovým závitem

(5)

 na 1/4"

šroub

(11)

 držáku a přišroubujte ho.

Možnosti upevnění držáku

(10)

:

– pomocí běžně prodávaného upevňovacího šroubu

otvorem pro šroub

(13)

 na sádrokartonové stěně nebo

dřevě (viz obrázek

F

),

– pomocí magnetů

(12)

 na kovovém povrchu (viz

obrázek

G

),

– pomocí držáku na strop

(14)

 na stropních lištách (viz

obrázek

H

).

Než měřicí přístroj zapnete, držák

(10)

 nahrubo vyrovnejte.

Práce s cílovou tabulkou laseru

Cílová tabulka laseru

(20)

 zlepšuje viditelnost laserového

paprsku při nepříznivých podmínkách a větších
vzdálenostech.

Odrazivá polovina cílové tabulky laseru

(20)

 zlepšuje

viditelnost laserové čáry, pomocí průhledné poloviny je
laserová čára patrná i ze zadní strany cílové tabulky laseru.

Práce se stativem (příslušenství)

Stativ poskytuje stabilní, výškově přestavitelný měřicí
základ. Nasaďte měřicí přístroj 1/4" stativovým závitem

(5)

na závit stativu

(15)

 nebo běžného fotografického stativu.

Pomocí zajišťovacího šroubu stativu měřicí přístroj
přišroubujte.
Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.

Upevnění pomocí univerzálního držáku (příslušenství)
(viz obrázek K)

Pomocí univerzálního držáku

(17)

 můžete měřicí přístroj

upevnit např. na svislých plochách, trubkách nebo
magnetických materiálech. Univerzální úchytka je rovněž
vhodná jako podlahový stativ a usnadňuje výškové vyrovnání
měřicího přístroje.
Než měřicí přístroj zapnete, univerzální držák

(17)

 nahrubo

vyrovnejte.

Práce s otočným držákem (příslušenství)

Pomocí otočného držáku

(18)

 můžete měřicí přístroj otáčet

o 360°. Tak lze laserové čáry přesně seřídit, aniž by se
změnila poloha měřicího přístroje.
Otočný držák

(18)

 můžete použít jako podlahový stativ,

přišroubovat pomocí něj měřicí přístroj na svislé plochy,
měřicí přístroj upevnit pomocí magnetů

(12)

 na kovové

povrchy nebo ve spojení s držákem na strop

(14)

 na stropní

lišty.
Než měřicí přístroj zapnete, otočný držák

(18)

 nahrubo

vyrovnejte.

Brýle pro práci s laserem (příslušenství)

Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví
světlo laseru světlejší pro oko.

u

Brýle pro zviditelnění laserového paprsku
nepoužívejte jako ochranné brýle.

Brýle pro zviditelnění

laserového paprsku slouží pro lepší rozpoznání
laserového paprsku; nechrání ale před laserovým
zářením.

u

Brýle pro zviditelnění laserového paprsku
nepoužívejte jako sluneční brýle nebo v silničním
provozu.

Brýle pro zviditelnění laserového paprsku

neposkytují UV ochranu a zhoršují vnímání barev.

Příklady práce (viz obrázky I–K)

Příklady možností použití měřicího přístroje naleznete na
stránkách s obrázky.

Údržba a servis

Údržba a čištění

Udržujte měřicí přístroj vždy čistý.
Měřicí přístroj neponořujte do vody nebo jiných kapalin.
Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte
čisticí prostředky nebo rozpouštědla.
