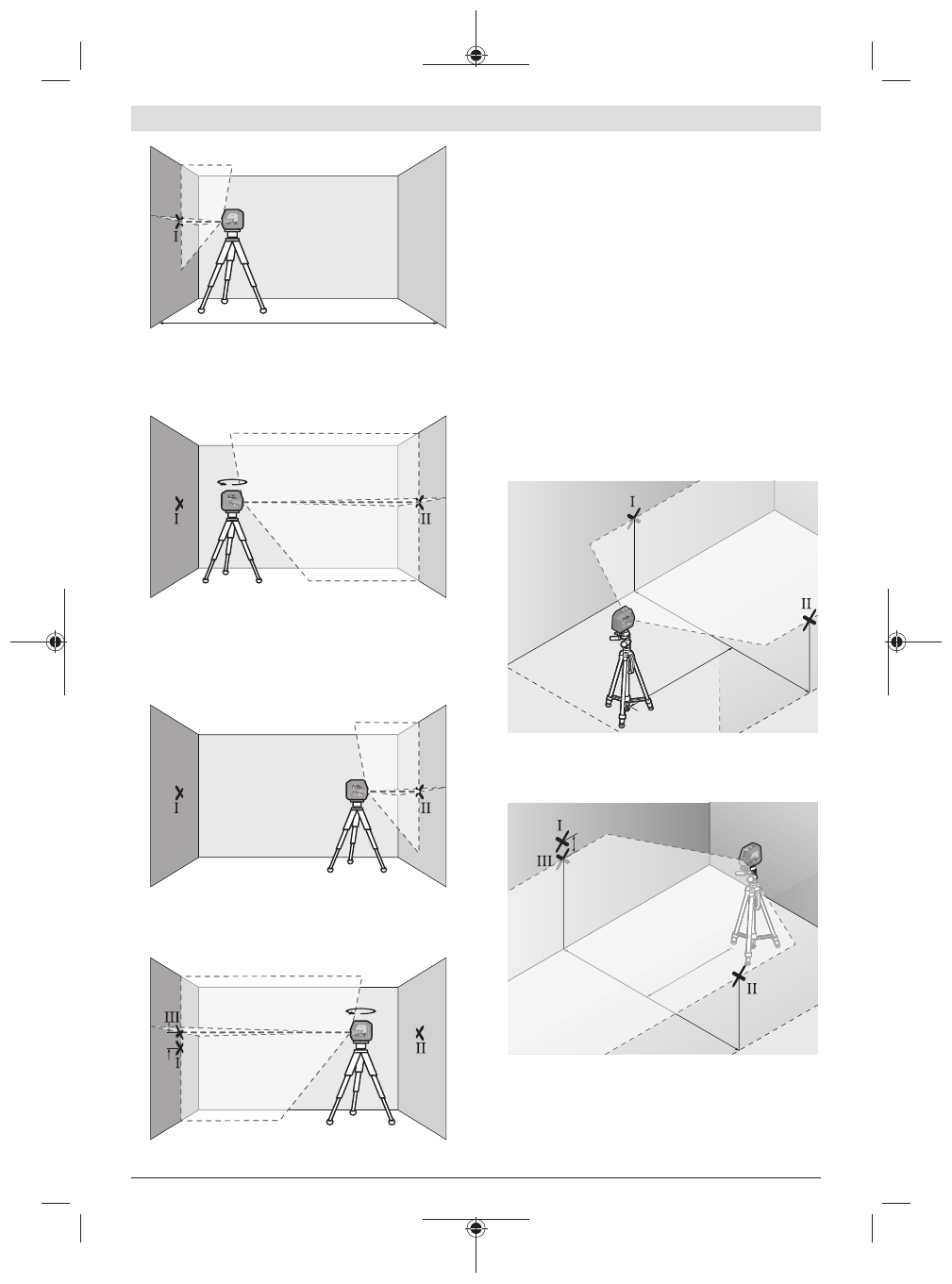

– レーザーを壁A付近に向け、本機を整準させま

す。壁面上に照射されたレーザーラインが交差
するポイントの中央に印を付けます（ポイント
I）。

180°

A

B

– 本機を180°回転させてから整準させ、反対側の

壁Bのレーザーラインの交点に印を付けます（ポ
イントⅡ）。

– 本機を回転させることなく壁Bの近くに配置して

から、本機をオンにして整準させます。

A

B

– レーザーラインの交点が壁Bに印を付けておいた

ポイントⅡに正確に来る高さに本機を配置します
（必要に応じて三脚や下敷きを使用）。

d

180°

A

B

– 高さが変わらないようにして本機を180°回転さ

せます。垂直のレーザーラインがすでに印を付
けたポイントⅠに来るように、本機を壁Aに向け
ます。本機を整準させ、壁Aのレーザーラインの
交点に印を付けます（ポイントⅢ）。

– 壁Aに印を付けたポイントIとⅢの差

d

は、本機の

実際の高さの誤差となります。

測定距離が2 ×

5

 m =

10

 mの場合の最大許容誤差

は

10

 m × ±

0.3

 mm/m = ±

3

 mmで、ポイントⅠとⅢの

差

d

は最大

3

 mmとなります。

水平ラインの水平精度のチェック

精度チェックを行うには、約5 ×

5

 mのスペースが

必要になります。
– 本機を壁AおよびBの中央で三脚の上に固定する

か、または安定した平坦な床面に置いてから、
本機の電源を入れ、水平ライン照射モードを選
択します。本機を整準させます。

2,5 m

5,0 m

A

B

– 本機から2.5m離れた、両側の壁のレーザーライ

ンの中央に印を付けます（壁AのポイントⅠと壁B
のポイントⅡ）。

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– 本機を5m離れたところに180°回転させて設置

し、整準させます。

– レーザーラインの中央が壁Bに印を付けておいた

ポイントⅡに正確に来る高さに本機を配置します
（必要に応じて三脚や下敷きを使用）。
