– 將測量工具旋轉 180° 後架設在相隔 5 m 距離的

位置上，然後讓它進行調平。

– 調整測量工具的高度（利用三腳架或者必要時可

再墊高），讓雷射標線的中心點正好對準先前在
B 牆上標出的 Ⅱ 點。

– 請在 A 牆上標出雷射標線的中心點，此即為 Ⅲ 點

（與 Ⅰ 點呈一垂直線，可能位於 Ⅰ 點之上或之
下）。

– A 牆上標出的 Ⅰ 與 Ⅲ 兩點相差的高度

d

 即是測量

工具的實際水平高度偏差。

測量距離為 2 ×

5

 m =

10

 m 時的最大容許偏差是：

10

 m × ±

0.3

 mm/m = ±

3

 mm。因此，Ⅰ 和 Ⅲ 兩點

之間相差的距離

d

 最多只能有

3

 mm。

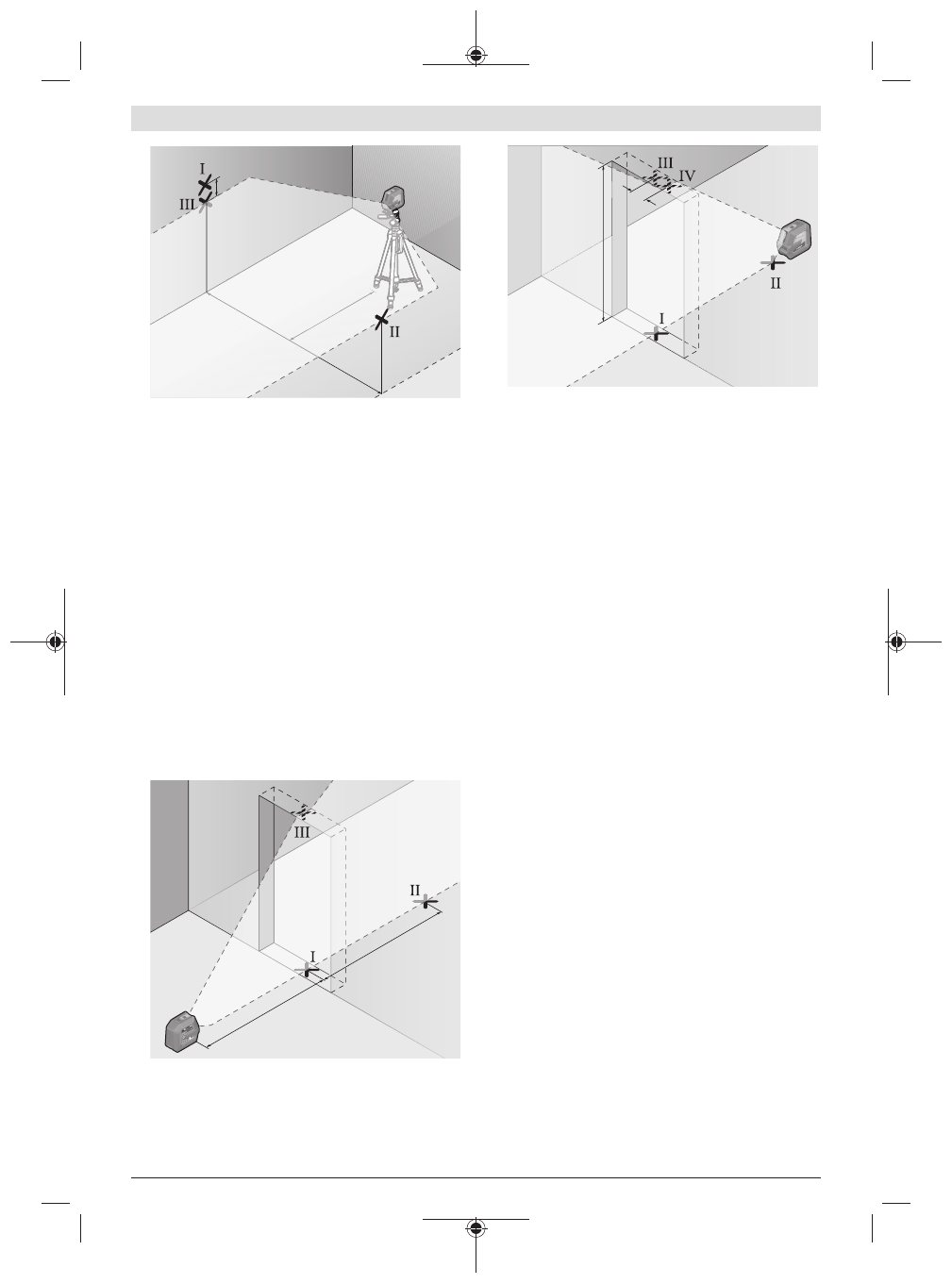

檢查垂直線的調平精準度

為進行此項檢查，您需要找出一處地面平坦穩固的
門口，門的兩邊都至少有 2.5 m 的深度。
– 請將測量工具放置於穩固的平坦地面（不是三腳

架）上，與門口相距 2.5 公尺。啟動測量工具，
然後選擇垂直模式。將雷射線對準門口，讓測量
工具進行調平。

2,5 m

2,5 m

– 請在門口地面上（Ⅰ 點）、在門口另一邊與目前位

置相距 5 m 的位置上（Ⅱ 點）以及門口上緣處
（Ⅲ 點），標出垂直雷射標線的中心點。

d

2 m

– 將測量工具旋轉 180°，並將它移至門口另一邊，

正好放在 Ⅱ 點後。讓測量工具進行調平，並調整
垂直雷射標線的位置，讓它的中心點剛好同時通
過 Ⅰ點及 Ⅱ 點。

– 在門口上緣處標出雷射標線的中心點，此即為 Ⅳ

點。

– Ⅲ 與 Ⅳ 兩點之間相差的距離

d

 即是測量工具的

實際垂直偏差。

– 測量門口的高度。
最大容許偏差的計算方式如下：
兩倍的門口高度 ×

0.3

 mm/m

舉例來說：如果門口高度為

2

 m，則最大容許偏差

為
2 ×

2

 m × ±

0.3

 mm/m = ±

1.2

 mm。因此，Ⅲ 及 Ⅳ

兩點最多可相差

1.2

 mm。

作業注意事項

u

一律只能標示雷射標線中心點的位置。

雷射標線

的寬度會隨著距離而改變。

使用托架 LB 10 進行測量（請參考圖 E−H）

您可利用托架

(10)

 將本測量工具固定於垂直立面或

磁性材質上。測量工具搭配天花板夾具

(14)

 後，高

度方面也可進行調校。
將測量工具的 1/4" 三腳架固定座

(5)

 套到托架的

1/4" 螺栓

(11)

 上，然後鎖緊固定。

托架的可行固定方式

(10)

：

– 利用一顆一般市售固定螺栓，固定在石膏板牆或

木塊的螺栓固定孔

(13)

 上（請參考圖

F

），

– 利用磁鐵

(12)

 吸附於金屬表面上（請參考

圖

G

），

– 利用天花板夾具

(14)

 固定在天花板邊條上（請參

考圖

H

）。

先大致對準好托架

(10)

 再啟動測量工具。

使用雷射靶進行測量

雷射標靶

(20)

 可增強雷射光束在不利條件下以及距

離較長時的能見度。
雷射標靶

(20)

 有一半具反射作用，它可增強雷射標

線的能見度，另一半則是可透光，讓您從雷射標靶
背面也能看清楚雷射標線。
