152

 | Srpski

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

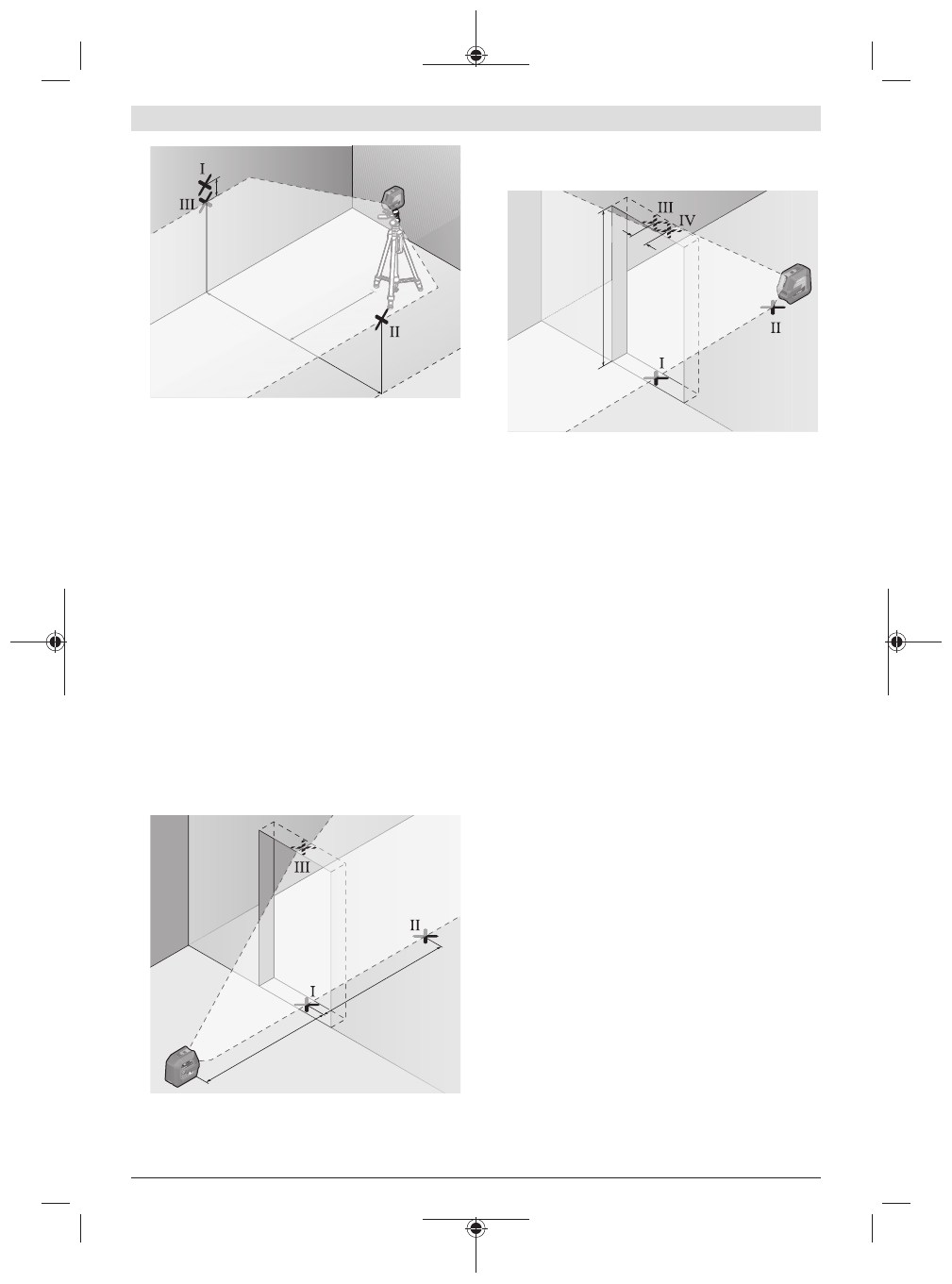

– Postavite merni alat za 180° okrenut na 5 m udaljenosti i

iznivelišite ga.

– Merni alat usmerite uvis tako (pomoću stativa ili po

potrebi podmetanjem) da sredina laserske linije tačno
pogađa prethodno označenu tačku

Ⅱ

 na zidu B.

– Označite na zidu A sredinu laserske linije kao tačku

Ⅲ

(vertikalno iznad odn. ispod tačke

Ⅰ

).

– Razlika

d

 između obe označene tačke

Ⅰ

 i

Ⅲ

 na zidu A

predstavlja stvarno odstupanje mernog alata od
horizontale.

Na mernoj deonici od 2 ×

5

 m =

10

 m maksimalno

dozvoljeno odstupanje iznosi:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Razlika

d

 između tačaka

Ⅰ

 i

Ⅲ

prema tome sme da iznosi maksimalno

3

 mm.

Kontrola tačnosti nivelisanja vertikalne linije

Za kontrolu potreban Vam je otvor od vrata, kod kojih (na
čvrstoj zemlji) sa svake strane vrata ima najmanje 2,5 m
prostora.
– Postavite merni alat na 2,5 m rastojanja od otvora vrata

na čvrstu ravnu podlogu (ne na stativ). Uključite merni
alat i izaberite vertikalni režim rada. Usmerite lasersku
liniju na otvor vrata i iznivelišite merni alat.

2,5 m

2,5 m

– Označite sredinu vertikalne laserske linije na podu otvora

za vrata (tačka

Ⅰ

), na razdaljini od 5 m od druge strane

otvora za vrata (tačka

Ⅱ

) kao i na gornjoj ivici otvora za

vrata (tačka

Ⅲ

).

d

2 m

– Okrenite merni alat za 180° i stavite ga na drugu stranu

otvora za vrata direktno iza tačke

Ⅱ

. Pustite merni alat da

se niveliše i vertikalnu lasersku liniju usmerite tako da
njena sredina tačno kroz tačke

Ⅰ

 i

Ⅱ

.

– Označite sredinu laserske linije na gornjoj ivici otvora za

vrata kao tačku

Ⅳ

.

– Razlika

d

 između dve označene tačke

Ⅲ

 i

Ⅳ

 predstavlja

stvarno odstupanje mernog alata od vertikale.

– Merite visinu otvora vrata.
Maksimalno dozvoljeno odstupanje izračunajte na sledeći
način:
dupla visina otvora za vrata ×

0,3

 mm/m

Primer: Pri visini otvora vrata od

2

 m maksimalno odstupanje

sme da iznosi
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Tačke

Ⅲ

 i

Ⅳ

 smeju da

budu na razmaku od najviše

1,2

 mm.

Uputstva za rad

u

Za označavanje uvek koristite sredinu laserske linije.

Širina laserske linije se menja sa udaljenošću.

Rad sa držačem LB 10 (videti slike E−H)

Pomoću držača

(10)

 možete merni alat da pričvrstite na

vertikalne površine ili namagnetisane materijale. Pomoću
plafonskog nosača

(14)

 se merni alat može nivelisati po

visini.
Merni alat sa prijemnicom za stativ od 1/4"

(5)

 postavite na

zavrtanj od 1/4"

(11)

 držača i pritegnite ga.

Mogućnosti pričvršćivanja držača

(10)

:

– pomoću pričvrsnog zavrtnja dostupnog u maloprodaji

kroz otvor

(13)

 na suvi kameni zid ili drvo (videti sliku

F

),

– pomoću magneta

(12)

 na metalne površine (videti

sliku

G

),

– pomoću plafonskog nosača

(14)

 na letvama tavanice

(videti sliku

H

).

Držač

(10)

 grubo centrirajte, pre nego što uključite merni

alat.

Rad sa laserskom tablicom sa ciljem

Laserska ciljna tabla

(20)

 poboljšava vidljivost laserskog

zraka u nepovoljnim uslovima i na velikim udaljenostima.
