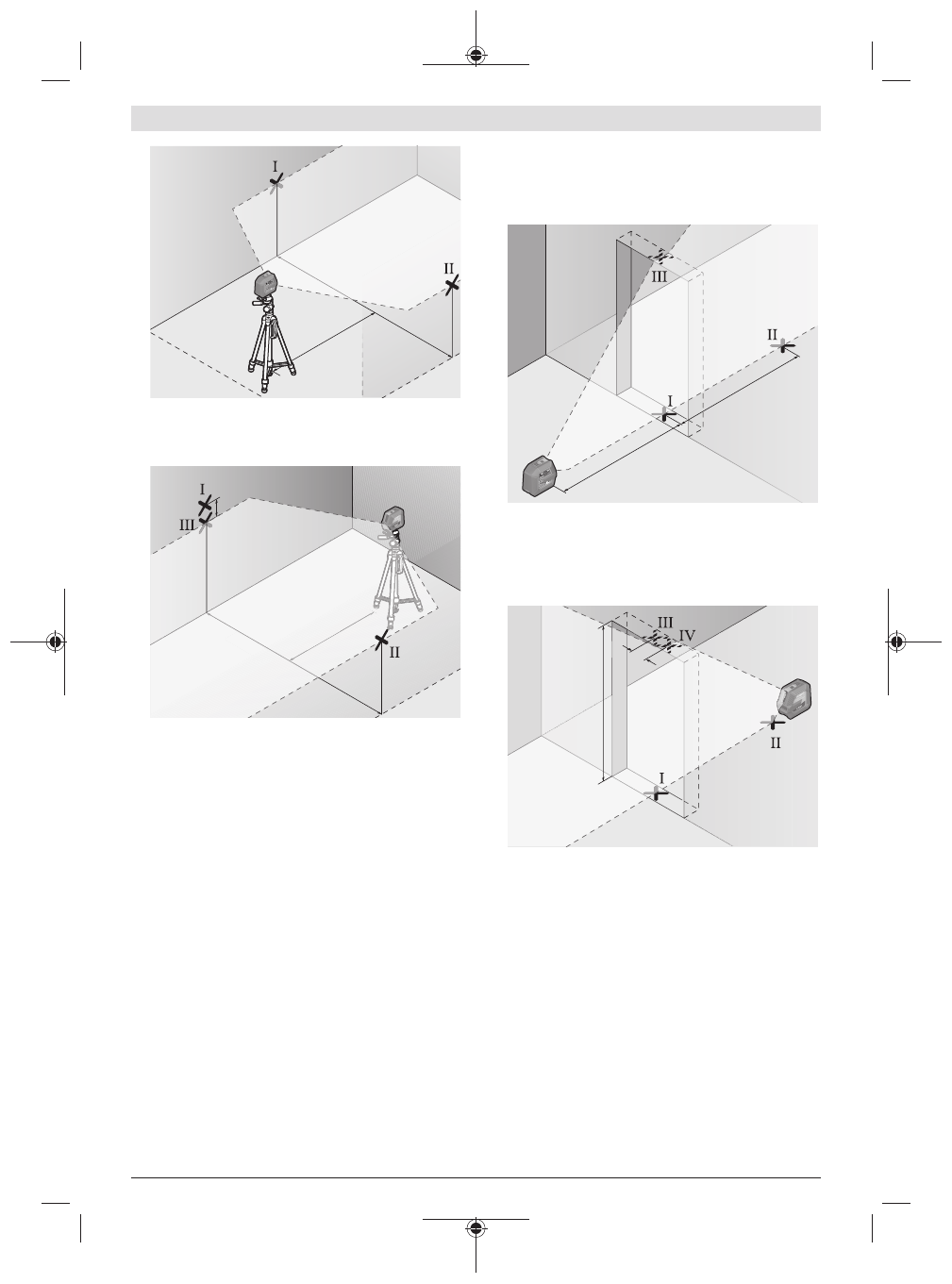

– Μαρκάρετε σε απόσταση 2,5 m από το όργανο μέτρησης

και στους δύο τοίχους το κέντρο της ακτίνας λέιζερ
(σημείο

Ⅰ

 στον τοίχο A και σημείο

Ⅱ

 στον τοίχο B).

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– Τοποθετήστε το όργανο μέτρησης γυρισμένο κατά 180° σε

απόσταση 5 m και αφήστε το να χωροσταθμιστεί.

– Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη

βοήθεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το)
έτσι, ώστε το κέντρο της ακτίνας λέιζερ να συμπίπτει
ακριβώς με το προηγουμένως μαρκαρισμένο σημείο

Ⅱ

πάνω στον τοίχο B.

– Μαρκάρετε στον τοίχο A το κέντρο της ακτίνας λέιζερ ως

σημείο

Ⅲ

 (κάθετα πάνω ή κάτω από το σημείο

Ⅰ

).

– Η διαφορά

d

 των δύο μαρκαρισμένων σημείων

Ⅰ

 και

Ⅲ

πάνω στον τοίχο A δίνει την πραγματική απόκλιση του
οργάνου μέτρησης από το οριζόντιο επίπεδο.

Σε μια απόσταση μέτρησης 2 ×

5

 m =

10

 m η μέγιστη

επιτρεπτή απόκλιση ανέρχεται στα:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Η διαφορά

d

 μεταξύ των

σημείων

Ⅰ

 και

Ⅲ

 επιτρέπεται συνεπώς να ανέρχεται το πολύ

στα

3

 mm.

Έλεγχος της ακρίβειας χωροστάθμησης της κάθετης
γραμμής

Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε
κάθε πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m
(επάνω σε στερεή επιφάνεια).
– Θέστε το όργανο μέτρησης σε απόσταση 2,5 m από το

άνοιγμα της πόρτας επάνω σε μια στερεή και επίπεδη

επιφάνεια (όχι επάνω σε ένα τρίποδα). Ενεργοποιήστε το
όργανο μέτρησης και επιλέξτε την κάθετη λειτουργία.
Κατευθύνετε την ακτίνα λέιζερ στο άνοιγμα της πόρτας και
αφήστε το όργανο μέτρησης να χωροσταθμηστεί.

2,5 m

2,5 m

– Μαρκάρετε το κέντρο της κάθετης ακτίνας λέιζερ στο

δάπεδο του ανοίγματος της πόρτας (σημείο

Ⅰ

), σε απόσταση

5 m στην άλλη πλευρά του ανοίγματος της πόρτας (σημείο

Ⅱ

) καθώς και στο επάνω περιθώριο του ανοίγματος της

πόρτας (σημείο

Ⅲ

).

d

2 m

– Γυρίστε το όργανο μέτρησης κατά 180° και τοποθετήστε το

από την άλλη πλευρά του ανοίγματος της πόρτας απευθείας
πίσω από το σημείο

Ⅱ

. Αφήστε το όργανο μέτρησης να

χωροσταθμηθεί και ευθυγραμμίστε την κάθετη ακτίνα
λέιζερ έτσι, ώστε το κέντρο της να διέρχεται ακριβώς από
τα σημεία

Ⅰ

 και

Ⅱ

.

– Μαρκάρετε το κέντρο της ακτίνας λέιζερ στο επάνω

περιθώριο του ανοίγματος της πόρτας ως σημείο

Ⅳ

.

– Η διαφορά

d

 των δύο μαρκαρισμένων σημείων

Ⅲ

 και

Ⅳ

δίνει την πραγματική απόκλιση του οργάνου μέτρησης από
την κατακόρυφο.

– Μετρήστε το ύψος του ανοίγματος της πόρτας.
Τη μέγιστη επιτρεπόμενη απόκλιση μπορείτε να την
υπολογίσετε ως εξής:
Διπλάσιο ύψος του ανοίγματος της πόρτας ×

0,3

 mm/m

Παράδειγμα: Σε ένα ύψος του ανοίγματος της πόρτας από

2

 m

η μέγιστη απόκλιση επιτρέπεται να ανέρχεται στα
