Srpski |

151

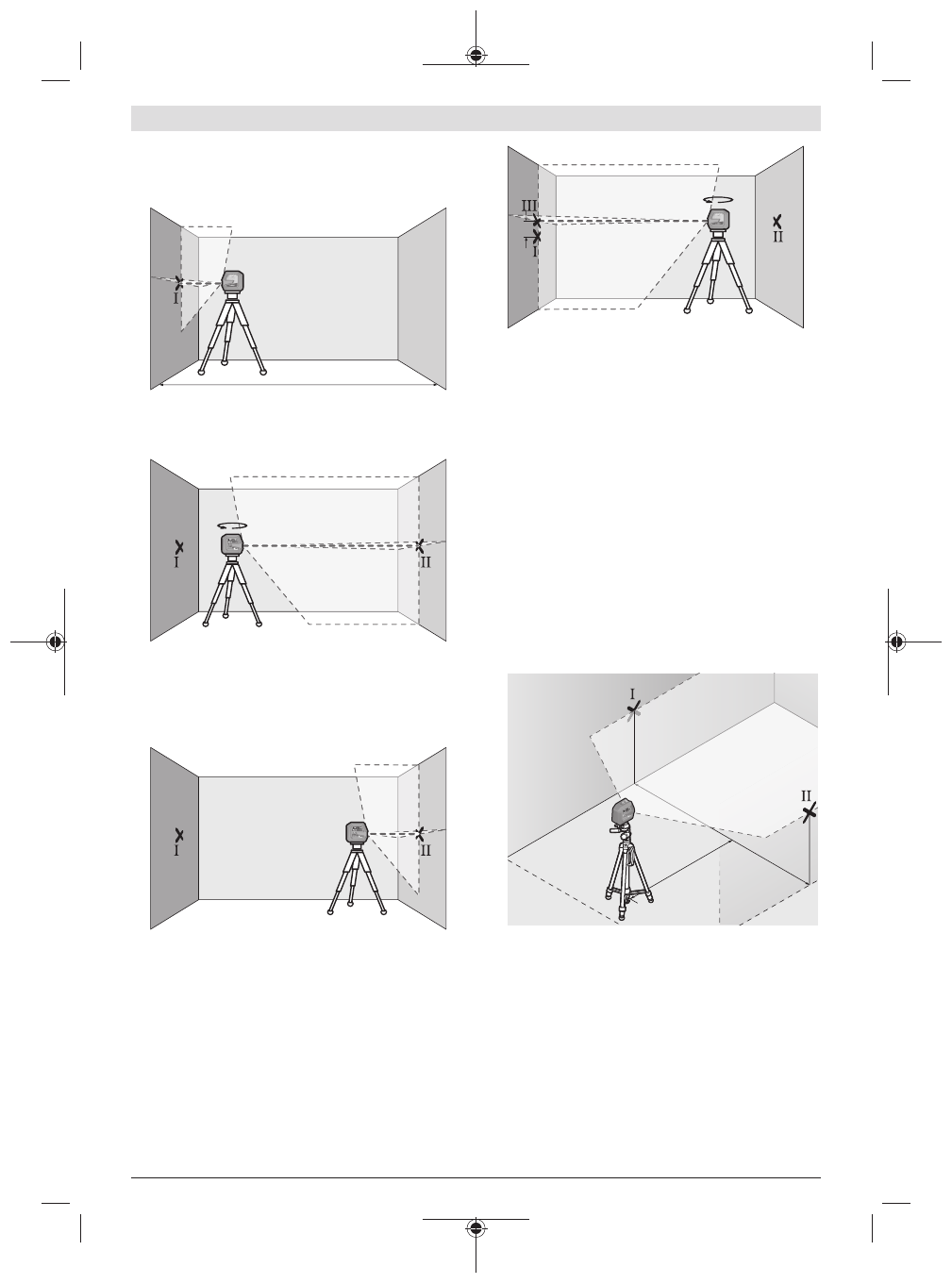

– Montirajte merni alat blizu zida A na stativ ili ga postavite

na čvrstu ravnu podlogu. Uključite merni alat i izaberite
režim rada sa ukrštenim linijama.

5 m

A

B

– Usmerite laser na bliski zid A i pustite da se merni alat

niveliše. Označite sredinu tačke na kojoj se laserske linije
na zidu ukrštaju (tačka

Ⅰ

).

180°

A

B

– Okrenite merni alat za 180°, pustite da se niveliše i

označite tačku ukrštanja laserskih linija na suprotnom
zidu B (tačka

Ⅱ

).

– Stavite merni alat – bez okretanja – blizu zida B, uključite

ga i pustite da se niveliše.

A

B

– Merni alat usmerite u vis tako (pomoću stativa ili po

potrebi podmetanjem), da tačka ukrštanja laserskih linija
tačno pogađa prethodno označenu tačku

Ⅱ

 na zidu B.

d

180°

A

B

– Merni alat okrenite za 180°, a da ne pomerate visinu.

Usmerite ga prema zidu A, tako da vertikalna laserska
linija prolazi kroz već označenu tačku

Ⅰ

. Pustite merni alat

da se niveliše i označite tačku ukrštanja laserskih linija na
zidu A (tačka

Ⅲ

).

– Razlika

d

 između dve označene tačke

Ⅰ

 i

Ⅲ

 na zidu A

predstavlja stvarno odstupanje visine mernog alata.

Na mernoj deonici od 2 ×

5

 m =

10

 m maksimalno

dozvoljeno odstupanje iznosi:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Razlika

d

 između tačaka

Ⅰ

 i

Ⅲ

sme da iznosi maksimalno

3

 mm.

Provera preciznosti nivelacije horizontalne linije

Za proveru je neophodna slobodna površina od otprilike
5 ×

5

 m.

– Montirajte merni alat u sredini između zidova A i B na

stativ, ili ga postavite na čvrstu ravnu podlogu. Uključite
merni alat i izaberite horizontalni režim rada. Pustite da se
merni alat izniveliše.

2,5 m

5,0 m

A

B

– Označite na 2,5 m udaljenosti od mernog alata na oba

zida sredinu laserske linije (tačka

Ⅰ

 na zidu A i tačka

Ⅱ

 na

zidu B).
