中文

 |

191

– 将测量仪旋转180°放到5米的距离外，让其自动

找平。

– 调整测量仪的高度（借助三脚架，必要时通过垫

板），使激光线的中心正好与墙B上之前标记的点
Ⅱ重合。

– 在墙A上将激光线的中心标记为点Ⅲ（垂直于点Ⅰ上

方或下方）。

– 墙A上标记的点Ⅰ和点Ⅲ之间的差值

d

就是测量仪与

水平面之间的实际偏差。

在2 ×

5

米 =

10

米的测量距离内允许的最大偏差为：

10

米 × ±

0.3

毫米/米 = ±

3

毫米。就是说，点Ⅰ和点Ⅲ

之间的差值

d

最大允许为

3

毫米。

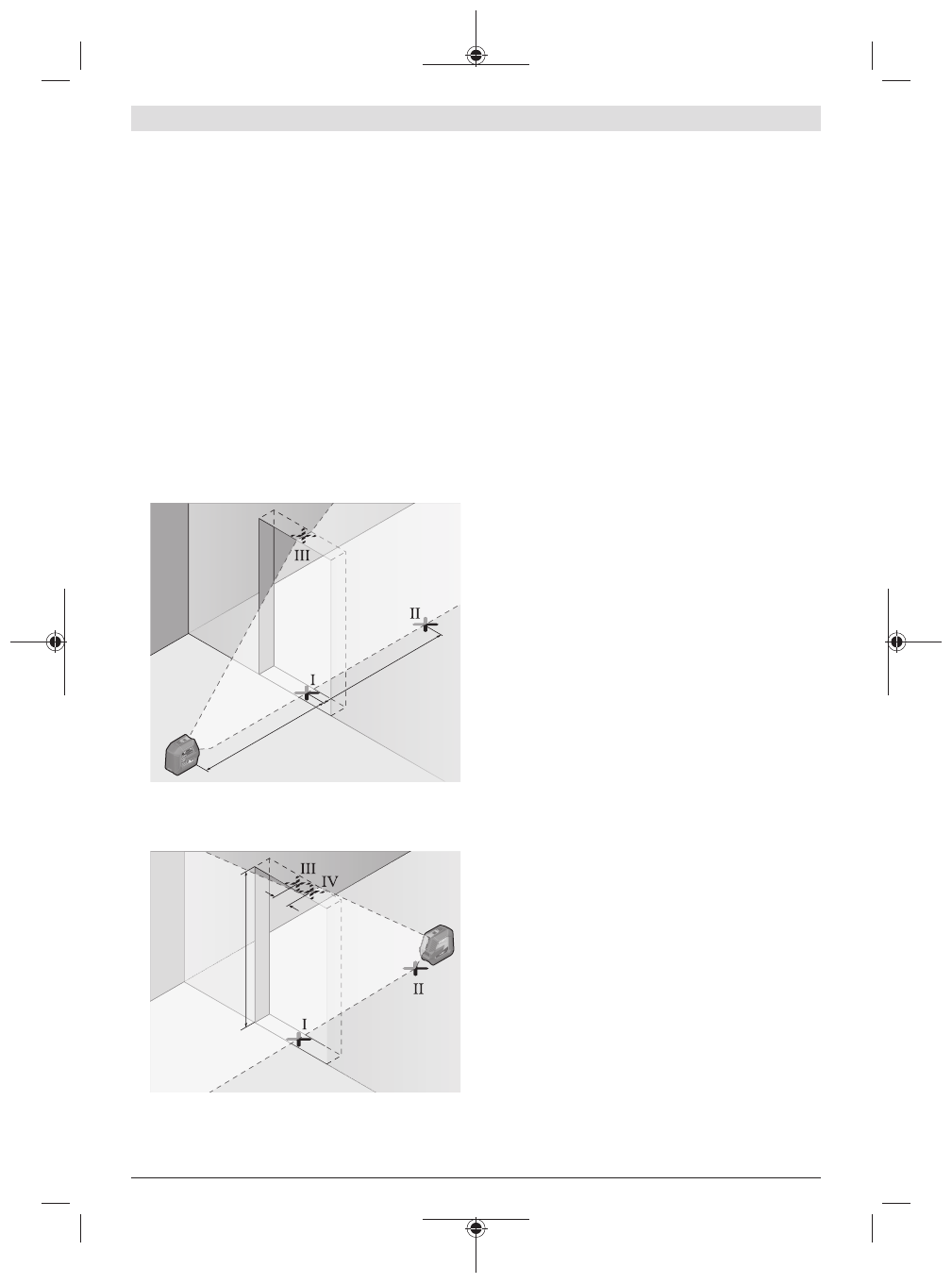

检查垂直激光线的找平准确性

检查时需要一个门孔，（在稳固基底上）检查时门
各侧至少有2.5米的位置。
– 将测量仪放置在距离门孔2.5米远的稳固、平坦的

基底上（而不是在三脚架上）。接通测量仪，选
择垂直模式。将激光线对准门孔，让测量仪找
平。

2,5 m

2,5 m

– 在门孔底（点Ⅰ）、距门孔侧面5米（点Ⅱ）和距门

孔上边缘5米（点Ⅲ）处分别标记垂直激光线的中
心。

d

2 m

– 将测量仪旋转180°，然后将其放到门口的另一

侧，正好位于点Ⅱ的下方。让测量仪找平，以校准

垂直激光线，使激光线的中心正好贯穿点Ⅰ和点
Ⅱ。

– 将门孔上边缘的激光线中心标记为点Ⅳ。
– 点Ⅲ和Ⅳ之间的差值

d

就是测量仪在垂直方向的实

际偏差。

– 测量门孔的高度。
请按如下步骤计算所允许的最大偏差：
两倍的门孔高度 ×

0.3

毫米/米

例如：门孔高度为

2

米，则允许的最大偏差

2 ×

2

米 × ±

0.3

毫米/米 = ±

1.2

毫米。就是说，点Ⅲ

和Ⅳ之间最多相距

1.2

毫米。

工作提示

u

仅使用激光线中心来标记。

激光线的宽度随距离

的改变而改变。

工作时使用支架LB 10（参见插图E−H）

可以借助支架

(10)

将测量仪固定在垂直表面或可磁

化材料上。也可以与天花板夹

(14)

组合，将测量仪

在高度上对正。
将测量仪的1/4英寸三脚架接头

(5)

放在支架的1/4英

寸螺栓

(11)

上，然后将其拧紧。

支架

(10)

的固定方案：

– 用一个市售固定螺栓穿过干墙或木板上的螺纹孔

(13)

（参见插图

F

），

– 用磁铁

(12)

固定在金属表面上（参见插图

G

），

– 用天花板夹

(14)

固定在扣板上（参见插图

H

）。

接通测量仪前，请先大略地调整好支架

(10)

。

使用激光靶工作

在条件不佳和距离较远时，激光靶

(20)

可以改善激

光束的可见性。
反光的那半激光靶

(20)

可以改善激光线的可见性，

通过透明的那半可以在激光靶的背面看到激光线。

使用三脚架（附件）工作

三脚架提供稳定且高度可调的测量底座。将测量仪
用1/4英寸三脚架接头

(5)

安装到三脚架

(15)

或市售

摄影三脚架的螺纹上。使用三脚架的固定螺栓拧紧
测量仪。
在开动测量仪之前，先大略地调整好三脚架的位
置。

用通用支架进行固定（附件）（参见插图K）

借助通用支架

(17)

，您可以将测量仪固定到垂直表

面、管道或可磁化材料上。通用支撑也可以充当地
面三脚架，它可以减轻调整测量仪高度的工作。
接通测量仪前，请先大略地调整好通用支架

(17)

。

工作时使用旋转支架（附件）

借助旋转支架

(18)

可以将测量仪旋转360度。这样

就能精准设置激光线，而无需改变测量仪的位置。
可以将旋转支架

(18)

用作地板三脚架，以便将测量

仪拧到垂直平面上，借助磁铁

(12)

固定到金属表面

或通过天花板夹

(14)

固定到扣板上。

接通测量仪前，请先大略地调整好旋转支架

(18)

。
