Bahasa Indonesia |

213

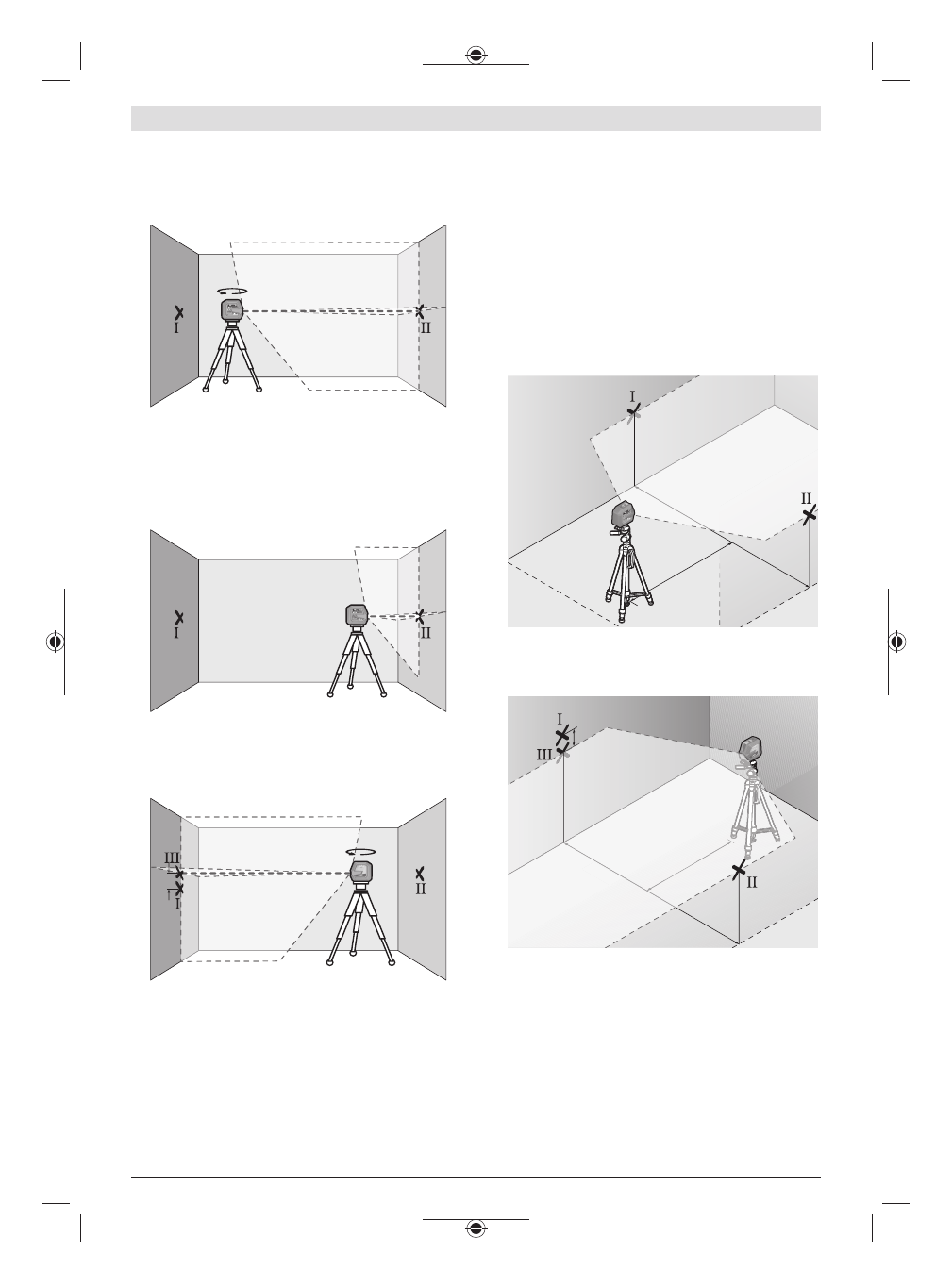

– Bidikkan laser pada dinding A dan biarkan alat ukur

melakukan levelling otomatis. Tandai bagian tengah titik
di mana garis laser akan saling berpotongan pada dinding
(titik

Ⅰ

).

180°

A

B

– Putar alat ukur sebesar 180°, biarkan alat ukur melakukan

levelling otomatis dan tandai titik persimpangan garis
laser di dinding B (titik

Ⅱ

).

– Letakkan alat ukur tanpa diputar di dekat dinding B,

aktifkan alat ukur dan biarkan alat ukur melakukan
levelling otomatis.

A

B

– Sesuaikan tinggi alat ukur (dengan bantuan tripod atau

jika perlu ditopang) sehingga titik perpotongan garis laser
tepat menyentuh titik yang ditandai sebelumnya

Ⅱ

 pada

dinding B.

d

180°

A

B

– Putar alat ukur sebesar 180° tanpa mengubah ketinggian.

Arahkan alat ukur pada dinding A sehingga sehingga garis
laser vertikal melewati titik yang telah ditandai

Ⅰ

. Biarkan

alat ukur melakukan levelling secara otomatis dan tandai
titik persimpangan garis laser di dinding A (titik

Ⅲ

).

– Selisih

d

 dari kedua titik yang ditandai

Ⅰ

 dan

Ⅲ

 pada

dinding A memberikan deviasi ketinggian alat ukur yang
sebenarnya.

Pada jarak ukur 2 ×

5

 m =

10

 m simpangan maksimal yang

diperbolehkan adalah sebesar:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Selisih

d

 antara titik

Ⅰ

 dan

Ⅲ

hanya diperbolehkan maksimum

3

 mm.

Periksa ketepatan perataan garis laser horizontal

Untuk pemeriksaan, diperlukan permukaan kosong sekitar
5 ×

5

 m.

– Pasang alat pengukur di bagian tengah antara dinding A

dan B pada tripod atau letakkan pada permukaan yang
stabil dan rata. Nyalakan alat pengukur dan pilih
pengoperasian horizontal. Biarkan alat pengukur
melakukan levelling.

2,5 m

5,0 m

A

B

– Pada jarak 2,5 m dari alat ukur, tandai titik tengah garis

laser (titik

Ⅰ

 pada dinding A dan titik

Ⅱ

 pada dinding B)

pada kedua dinding.

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– Pasang alat pengukur dengan diputar sebesar 180° pada

jarak 5 m dan biarkan alat ukur melakukan levelling.

– Sesuaikan alat ukur pada ketinggian yang cukup (dengan

bantuan tripod atau dengan alas jika perlu), hingga titik
tengah garis laser tepat berada sebelum titik

Ⅰ

I dan pada

dinding B.

– Tandai titik tengah garis laser pada dinding A sebagai

titik

Ⅲ

 (vertika melalui dan di bawah titik

Ⅰ

).

– Selisih

d

 dari kedua titik yang ditandai

Ⅰ

 dan

Ⅲ

 pada

dinding A memberikan deviasi alat ukur pada garis
horizontal.
