84

 | Türkçe

işaretlenen nokta

Ⅱ

 duvar B'ye denk gelecek şekilde

ayarlayın.

– Duvar A'da lazer çizgisinin orta noktasını ilgili nokta

Ⅲ

olarak işaretleyin (dikey konumda nokta

Ⅰ

'in üzerinde veya

altında).

– A duvarında işaretlenen

Ⅰ

 ve

Ⅲ

 noktalarının farkı

d

, ölçüm

aletinin yataydan gerçek sapmasını verir.

2 ×

5

 m =

10

 m ölçüm hattında izin verilen maksimum

sapma:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Nokta

Ⅰ

 ve

Ⅲ

 arasındaki

d

farkı en fazla

3

 mm olmalıdır.

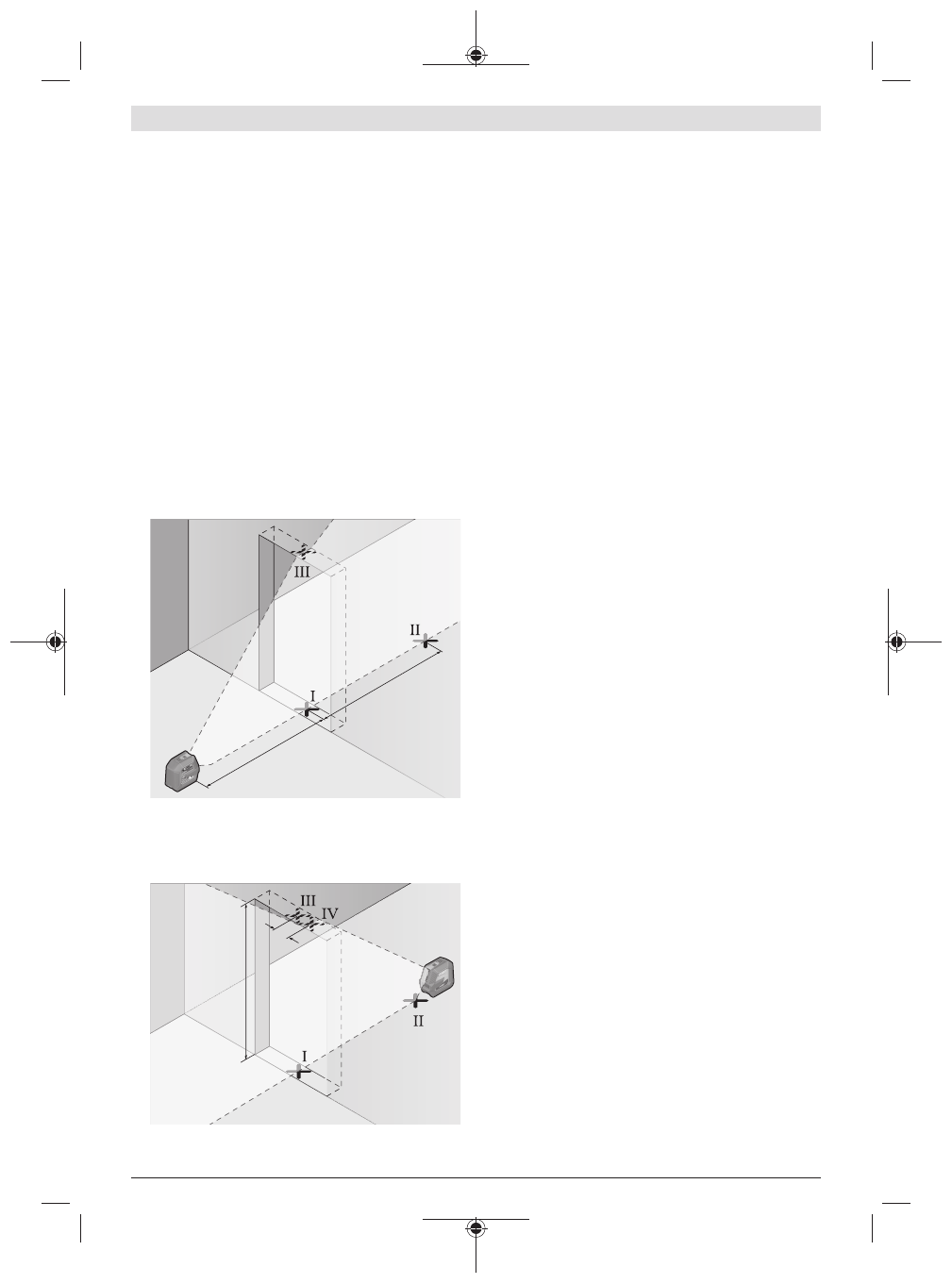

Dikey ışın nivelman hassasiyetinin kontrol edilmesi

Bu kontrol işlemi için her iki tarafında en azından 2,5 m yer
olan bir kapı aralığına (sert zemin üzerinde) ihtiyacınız
vardır.
– Ölçüm aletini kapı aralığından 2,5 m mesafeye sert ve düz

bir zemine yerleştirin (tripoda değil). Ölçüm aletini açın ve
dikey çizgi modunu seçin. Lazer çizgisini kapı açıklığına
doğrultun ve ölçüm aletinin seviyeleme yapmasını
bekleyin.

2,5 m

2,5 m

– Kapı aralığı zeminindeki dikey lazer çizgisinin ortasını

işaretleyin (Nokta I), kapı aralığının diğer tarafında 5 m
mesafedeki noktayı (Nokta II) ve kapı aralığı üst
kenarındaki noktayı (Nokta III) işaretleyin.

d

2 m

– Ölçme cihazını 180° çevirin ve kapı aralığının diğer

tarafında doğrudan Nokta II'nin arkasına yerleştirin.
Ölçme cihazının nivelman yapmasını bekleyin ve dikey
lazer ışınını, Nokta I ve Nokta II'den geçecek biçimde
doğrultun.

– Kapı aralığı üst kenarında lazer ışınının ortasını Nokta IV

olarak işaretleyin.

– İşaretlenen III ve IV noktaları arasındaki

d

 farkı ölçme

cihazının dikeylikten gerçek sapmasını verir.

– Kapı aralığının yüksekliğini ölçün.
İzin verilen maksimum sapma şu şekilde hesaplanır:
Kapı aralığı yüksekliğinin iki katı ×

0,3

 mm/m

Örnek: Kapı aralığı yüksekliği

2

 m ise, maksimum sapma

2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm olmalıdır. Nokta

Ⅲ

 ve

Ⅳ

birbirinden en fazla

1,2

 mm ayrı olmalıdır.

Çalışırken dikkat edilecek hususlar

u

İşaretleme yaparken daima lazer çizgisinin ortasını
kullanın.

 Lazer çizgisinin genişliği mesafe ile birlikte

artar.

Tutucu düzeneği LB 10 ile çalışmak
(Bakınız: Resimler E–H)

Tutucu düzeneği

(10)

 yardımı ile ölçüm aletini dikey

yüzeylere veya manyetik etkiye açık malzemelere
sabitleyebilirsiniz. Tavan kıskacı

(14)

 ile birlikte, ölçüm

aletinin yüksekliği de ayarlanabilir.
Ölçüm aletini, 1/4" tripod girişi

(5)

 ve 1/4" vida

(11)

 ile

tutucu düzeneğine yerleştirin ve sıkıca vidalayın.

Tutucu düzeneği

(10)

 için sabitleme seçenekleri:

– Alçıpan bir duvar veya ahşap üzerindeki vida

deliğinden

(13)

 standart bir sabitleme vidasıyla (Bakınız:

Resim

F

),

– Metal yüzeylerde mıknatıslarla

(12)

 (Bakınız: Resim

G

),

– Tavan kıskacıyla

(14)

 tavan çıtalarına (Bakınız: Resim

H

).

Ölçüm aletini açmadan önce tutucu düzeneğini

(10)

 kabaca

hizalayın.

Lazer hedef tablası ile çalışma

Lazer hedef tablası

(20)

 elverişsiz koşullarda ve uzak

mesafelerde lazer ışınının görünürlülüğünü iyileştirir.
Lazer hedef tablasının

(20)

 yansıma yapan yarısı lazer

çizgisinin görünürlülüğünü iyileştirir, saydam yarısı ise lazer
çizgisinin hedef tablasının arkasında da görünmesine olanak
sağlar.

Tripod ile çalışma (aksesuar)

Tripod stabil ve yüksekliği ayarlanabilir bir ölçme zemini
sağlar. Ölçüm aletinin 1/4" tripod girişini

(5)

 tripodun

(15)

dişli yuvasına veya piyasada bulunan bir fotoğraf tripodunun
yuvasına takın. Ölçüm aletini tripodun sabitleme vidası ile
sıkıca vidalayın.
Ölçme cihazını açmadan önce tripotu kabaca doğrultun.

Çok amaçlı sabitleme aparatı ile (aksesuar) sabitleme
(Bakınız: Resim K)

Çok amaçlı sabitleme aparatı

(17)

 yardımı ile ölçme cihazını

örneğin dikey yüzeylere, borulara veya mıknatıslanabilir
