208
|
ไทย

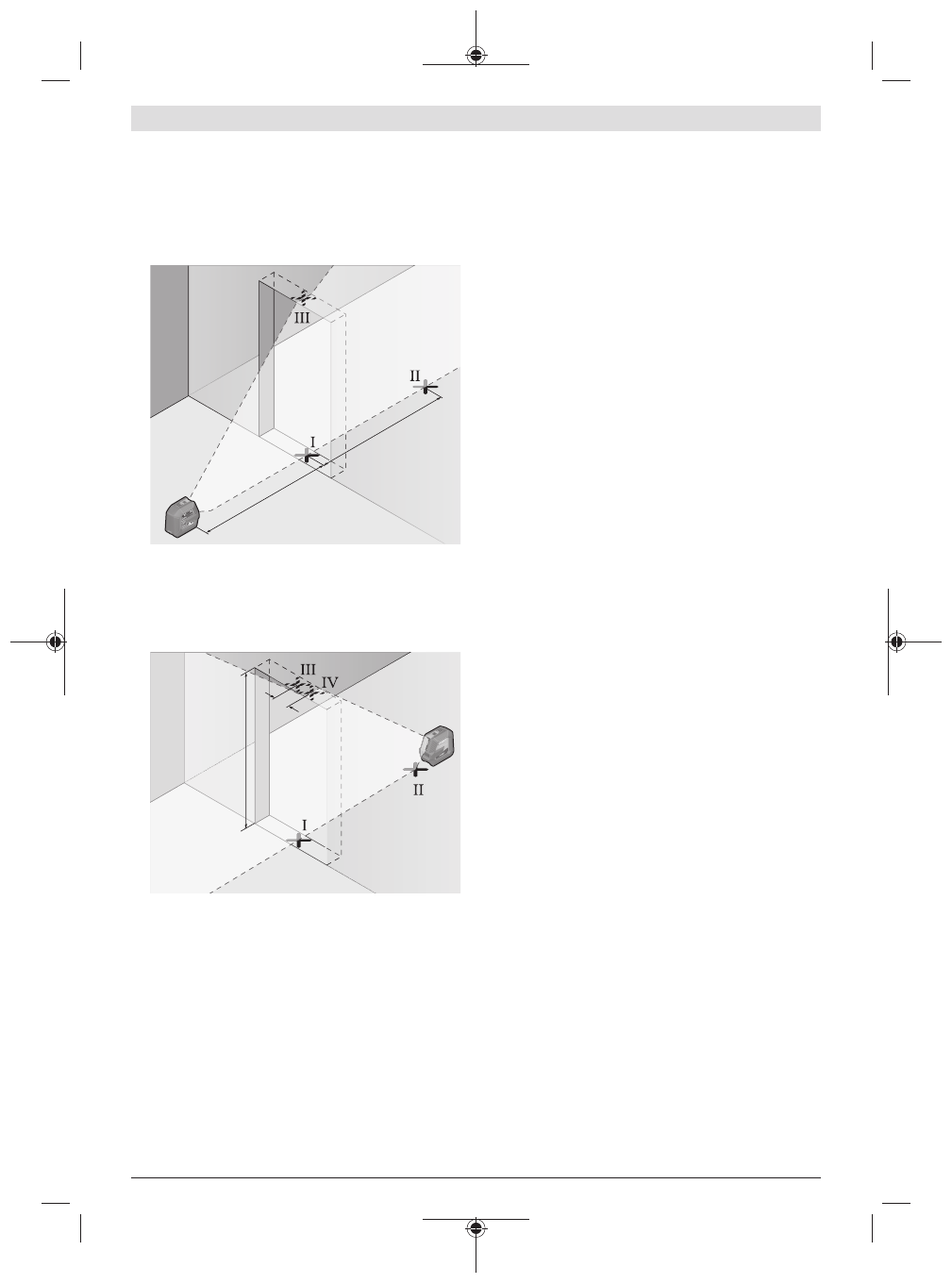

– วางเครื่องมือวัดไว้บนพื้นผิวที่มั่นคงและราบเสมอกัน (ไม่
วางบนขาตั้งแบบสามขา) โดยให้ห่างจากช่องประตู
2.5 ม. เปิดสวิทช์เครื่องมือวัดและเลือกการทำงานตาม
แนวตั้ง ชี้เส้นเลเซอร์ไปที่ช่องประตูและปล่อยให้เครื่องมือ
วัดทำระดับ
2,5 m
2,5 m
– ทำเครื่องหมายตรงกลางเส้นเลเซอร์แนวตั้งที่พื้นของช่อง
ประตู (จุด I) ที่ระยะห่างออกไป 5 เมตรเลยไปอีกด้าน
หนึ่งของช่องประตู (จุด II) และที่ขอบด้านบนของช่อง
ประตู (จุด III)
d
2 m
– หมุนเครื่องมือวัดไป 180° และวางเครื่องไว้อีกด้านหนึ่ง
ของช่องประตูตรงเผงหลังจุด II ปล่อยให้เครื่องมือวัดทำ
ระดับ และวางแนวเส้นเลเซอร์แนวตั้งในลักษณะให้จุด
กลางของเส้นเลเซอร์วิ่งผ่านจุด I และ II อย่างพอดิบพอดี
– ทำเครื่องหมายตรงกลางเส้นเลเซอร์ที่ขอบด้านบนของช่อง
ประตูให้เป็นจุด IV
– ความต่าง
d
ของจุดเครื่องหมายทั้งสอง III และ IV แสดง
ความเบี่ยงเบนที่แท้จริงของเครื่องมือวัดจากแนวตั้ง
– วัดความสูงของช่องประตู
ความเบี่ยงเบนสูงสุดที่อนุญาตคำนวณดังต่อไปนี้:
สองเท่าของความสูงช่องประตู ×
0.3
มม./ม.
ตัวอย่าง: ถ้าความสูงช่องประตูคือ
2
ม. ความเบี่ยงเบนสูงสุด
ต้องไม่เกิน
2 ×
2
ม. × ±
0.3
มม./ม. = ±
1.2
มม. ดังนั้นจุด Ⅲ และ Ⅳ
ต้องห่างจากกันไม่เกิน
1.2
มม.
ข้อแนะนำในการทำงาน
u
ทำเครื่องหมายเฉพาะตรงกลางเส้นเลเซอร์เสมอ
ความ
กว้างของเส้นเลเซอร์เปลี่ยนไปตามระยะทาง
การทำงานกับฐานจับเครื่อง LB 10
(ดูภาพประกอบ E−H)
คุณสามารถใช้ตัวยึด
(10)
เพื่อติดเครื่องมือวัดกับพื้นผิวแนว
ตั้งหรือวัสดุที่เป็นแม่เหล็ก เมื่อใช้ร่วมกับขายึด
(14)
สามารถ
ปรับความสูงเครื่องมือวัดได้
วางเครื่องมือวัดโดยให้ช่องประกอบของขาตั้งแบบสามขา
ขนาด 1/4 นิ้ว
(5)
บนสกรูขนาด 1/4 นิ้ว
(11)
ของฐานจับ
เครื่องและขันให้แน่น
แนวทางในการขันยึดฐานจับเครื่อง
(10)
:
– ด้วยสกรูยึดที่มีวางจำหน่ายทั่วไปผ่านรู
(13)
บนผนังแห้ง
หรือไม้ (ดูภาพประกอบ
F
)
– ด้วยแม่เหล็ก
(12)
บนพื้นผิวโลหะ (ดูภาพประกอบ
G
)
– ด้วยแคมป์ยึดเพดาน
(14)
ที่แถบเพดาน (ดูภาพ
ประกอบ
H
)
จัดแนวฐานจับเครื่อง
(10)
อย่างคร่าวๆ ก่อนเปิดสวิทช์
เครื่องมือวัด
การทำงานกับแผ่นเป้าหมายเลเซอร์
แผ่นเป้าหมายเลเซอร์
(20)
ช่วยให้มองเห็นลำแสงเลเซอร์ได้
ดียิ่งขึ้นในสภาวะที่ไม่เหมาะสมและในระยะทางไกลๆ
ส่วนสะท้อนกลับของแผ่นเป้าหมายเลเซอร์
(20)
ช่วยให้มอง
เห็นเส้นเลเซอร์ได้ดียิ่งขึ้น เนื่องจากมีส่วนโปร่งใส จึงสามารถ
มองเห็นเส้นเลเซอร์จากทางด้านหลังของแผ่นเป้าหมาย
เลเซอร์ได้ด้วย
การทำงานกับขาตั้งแบบสามขา (อุปกรณ์ประกอบ)
ขาตั้งแบบสามขาช่วยให้สามารถทำการวัดได้อย่างมั่นคงและ
ปรับความสูงได้ สวมเครื่องมือวัดที่มีช่องประกอบของขาตั้ง
แบบสามขาขนาด 1/4"
(5)
เข้าบนเกลียวของขาตั้งแบบ
สามขา
(15)
หรือขาตั้งกล้องที่มีจำหน่ายทั่วไป ยึดเครื่องมือ
วัดโดยขันสกรูล็อคของขาตั้งแบบสามขาเข้าให้แน่น
ปรับขาตั้งแบบสามขาอย่างคร่าวๆ ก่อนเปิดสวิทช์เครื่องมือวัด
การยึดกับด้ามจับอเนกประสงค์ (อุปกรณ์ประกอบ)
(ดูภาพประกอบ K)
เมื่อใช้ด้ามจับอเนกประสงค์
(17)
ช่วย ท่านสามารถติด
เครื่องมือวัด ต. ย. เช่น เข้ากับพื้นผิวแนวตั้ง ท่อ หรือวัตถุที่
ทำให้เป็นแม่เหล็กได้ เป็นต้นด้าม
1 609 92A 5EM | (20.03.2020)
Bosch Power Tools
