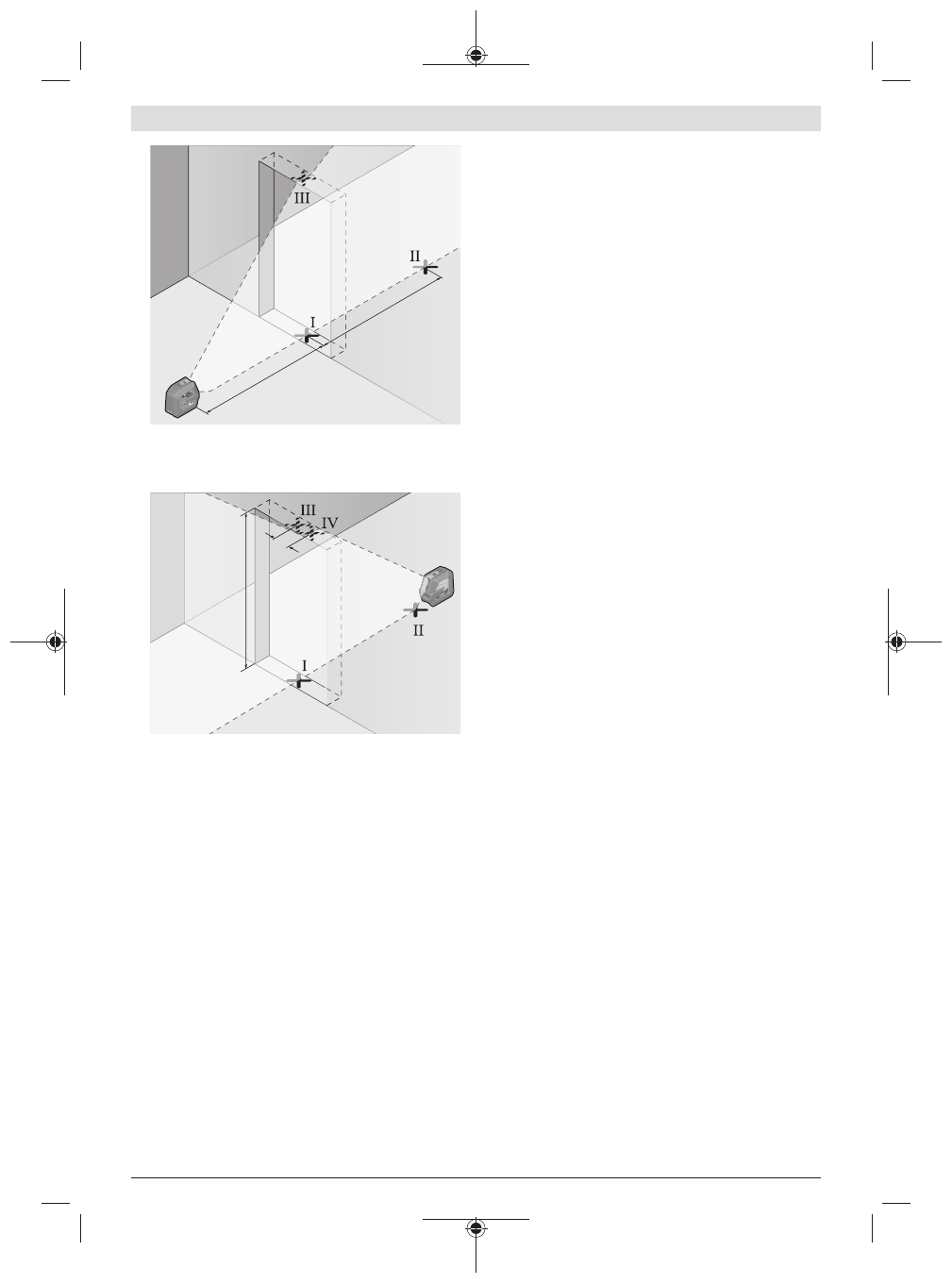

– Märgistage vertikaalse laseri joone keskpunkt ukseava

põrandal (punkt

Ⅰ

), 5 m kaugusel teisel pool ukseava

(punkt

Ⅱ

) ning ukseava ülemisel serval (punkt

Ⅲ

).

d

2 m

– Pöörake mõõteseadet 180° ja paigaldage teisele poole

ukseava, punkti II taha. Laske mõõteseadmel nivelleeruda
ja suunake vertikaalne laseri joon nii, et selle keskkoht
läbiks täpselt punkte I ja II.

– Märgistage laseri joone keskpunkt ukseava ülemisel

serval punktina IV.

– Märgistatud punktide III ja IV vahekaugus

d

 näitab

mõõteseadme tegelikku hälvet vertikaalist.

– Mõõtke ukseava kõrgus.
Arvutage maksimaalne lubatud hälve järgmiselt:
ukseava kahekordne kõrgus ×

0,3

 mm/m

Näide: ukseava kõrguse korral

2

 m tohib maksimaalne hälve

olla
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Punktid

Ⅲ

 ja

Ⅳ

 tohivad

olla järelikult teineteisest kõige rohkem

1,2

 mm kaugusel.

Töösuunised

u

Kasutage märgistamiseks alati ainult laseri joone
keskpunkti.

 Laseri joone laius muutub kaugusega.

Töötamine hoidikuga LB 10 (vt jooniseid E−H)

Hoidikuga

(10)

 saate kinnitada mõõteseadme

vertikaalsetele pindadele või magnetiseeritavatele

materjalidele. Kombineeritult laeklambriga saab
mõõteseadet

(14)

 ka kõrguse suunas joondada.

Asetage mõõteseade 1/4" statiivi kinnituskohaga

(5)

 hoidiku

1/4" kruvile

(11)

 ja keerake kinni.

Hoidiku

(10)

 kinnitusvõimalused:

– tavalise kinnituskruviga läbi kruviava

(13)

 kuivmüüritisele

või puidule (vt jn

F

),

– magnetiga

(12)

 metallpinnale (vt jn

G

),

– laeklambriga

(14)

 laeliistudele (vt jn

H

).

Enne mõõteriista sisselülitamist joondage hoidik

(10)

ligikaudu.

Töötamine laseri märklauaga

Laseri märklaud

(20)

 parandab laserkiire nähtavust

ebasoodsates tingimustes ja suuremate kauguste korral.
Laseri märklaua

(20)

 peegeldav pool parandab laseri joone

nähtavust, läbi läbipaistva poole on laseri joon tuvastatav ka
laseri märklaua tagaküljel.

Töötamine statiiviga (lisavarustus)

Statiiv pakub stabiilset, reguleeritava kõrgusega
mõõtmisalust. Asetage mõõteseade statiivi kinnituskohaga
1/4"

(5)

 statiivi

(15)

 või standardse fotostatiivi keermele.

Kinnitage mõõteseade statiivi kinnituskruvi abil.
Enne mõõteseadme sisselülitamist joondage statiiv
esialgselt.

Kinnitamine universaalse hoidikuga (lisavarustus)
(vt jooniseid K)

Universaalse hoidiku

(17)

 abil saate kinnitada mõõteseadme

nt vertikaalsetele pindadele, torudele või
magnetiseeritavatele materjalidele. Universaalne hoidik
sobib kasutamiseks ka põrandastatiivina ja lihtsustab
mõõteseadme kõrguse joondamist.
Enne mõõteseadme sisselülitamist joondage hoidik

(17)

esialgselt.

Töötamine pöördhoidikuga (lisvarustus)

Pöördhoidikuga

(18)

 saate mõõteriista 360° pöörata. Nii

saab laserijooni täpselt suunata, ilma et mõõteseadme
asendit tuleks muuta.
Pöördhoidikut

(18)

 saate kasutada põrandastatiivina,

kruvida selle abil mõõteseadme vertikaalsetele pindadele,
kinnitada mõõteseadme magnetiga

(12)

 metallpindadele või

koos laeklambriga

(14)

 laeliistudele.

Enne mõõteriista sisselülitamist joondage pöördhoidik

(18)

ligikaudu.

Laseri prillid (lisavarustus)

Laseri prillid filtreerivad keskkonnavalgustust. Laseri valgus
tundub seetõttu silmale heledam.

u

Ärge kasutage laserkiire nähtavust parandavaid prille
kaitseprillidena.

Prillid teevad laserkiire paremini

nähtavaks, kuid ei kaitse laserkiirguse eest.

u

Ärge kasutage laserkiire nähtavust parandavaid prille
päikeseprillidena ega autot juhtides.

Laserkiire

nähtavust parandavad prillid ei paku kaitset UV-kiirguse
eest ja vähendavad värvide eristamise võimet.
