Dansk |

55

For videre arbejde med nivelleringsautomatik skal du opstille
måleværktøjet vandret og afvente selvnivelleringen. Så snart
måleværktøjet befinder sig inden for selvnivelleringsområ-
det på ±

4

°, lyser laserstrålerne konstant.

Ved rystelser eller positionsændringer under driften nivelle-
res måleværktøjet igen automatisk. Kontrollér efter nivelle-
ringen laserstrålernes position i forhold til referencepunkter-
ne for at undgå fejl ved en forskydning af måleværktøjet.

Arbejde med hældningsfunktion (se billede D)

Stil måleværktøjet på et egnet underlag. Ved arbejde med
hældningsfunktion blinker laserlinjerne først 2 s i hurtig takt,
derefter flere gange i hurtig takt hvert 5. s.
I hældningsfunktionen nivelleres laserlinjerne ikke mere og
forløber ikke mere nødvendigvis lodret i forhold til hinanden.

Nøjagtighedskontrol af måleværktøjet

Indvirkninger på nøjagtigheden

Den største indvirkning kommer fra omgivelsestemperatu-
ren. Især temperaturforskelle, der forløber fra gulvet/jorden
og opefter, kan afbøje laserstrålen.
Da temperaturlagdelingen er størst tæt på jorden, bør du så
vidt muligt montere måleværktøjet på et stativ og opstille det
midt på arbejdsarealet.
Ud over udefra kommende påvirkninger kan også maskin-
specifikke påvirkninger (f.eks. fald eller kraftige stød/slag)
resultere i afgivelser. Kontrollér derfor altid nivelleringsnøj-
agtigheden, før du påbegynder en arbejdsopgave.
Kontrollér altid først højde- samt nivelleringsnøjagtigheden
for den vandrette laserlinje og derefter nivelleringsnøjagtig-
heden for den lodrette laserlinje.
Overskrider måleværktøjet den maksimale afvigelse ved en
af kontrollerne, skal det repareres hos en

Bosch

-kundeservi-

ce.

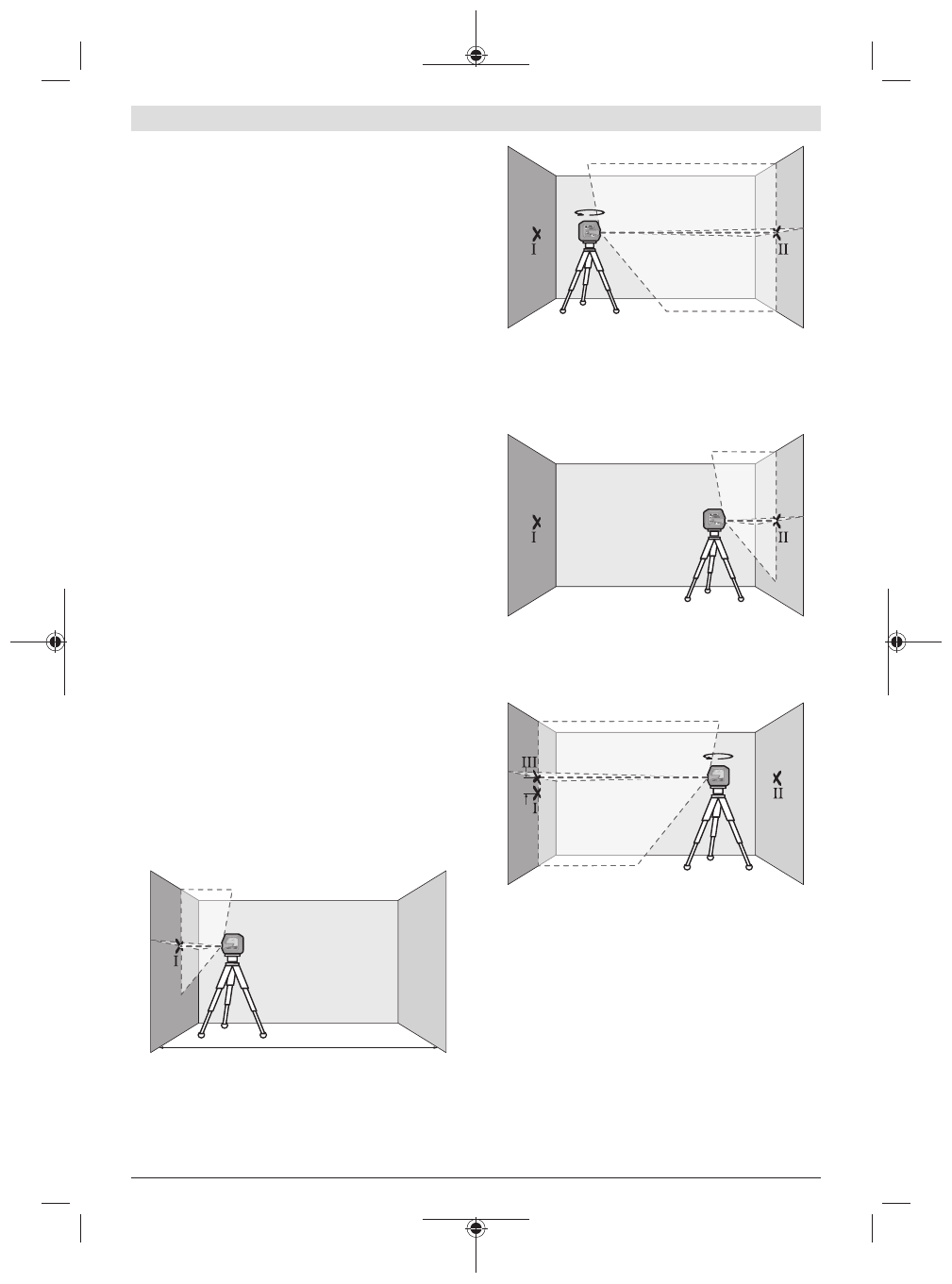

Kontrol af højdenøjagtighed for den vandrette linje

Til kontrollen skal du bruge en fri målestrækning på

5

 m på

fast underlag mellem to vægge A og B.
– Monter måleværktøjet på et stativ tæt på væggen A, eller

opstil det på et fast, jævnt underlag. Tænd for måleværk-
tøjet, og vælg krydslinjetilstand.

5 m

A

B

– Ret laseren mod den nærmeste væg A, og lad måleværk-

tøjet foretage en indnivellering. Markér midten af punktet,
hvor laserlinjerne krydser hinanden på væggen (punkt

Ⅰ

).

180°

A

B

– Drej måleværktøjet 180°, lad det foretage indnivellering,

og markér laserlinjernes krydsningspunkt på den modsat-
te væg B (punkt

Ⅱ

).

– Placer måleværktøjet – uden at dreje det – tæt på væg-

gen B, tænd det og det foretag indnivellering.

A

B

– Juster måleværktøjet i højden (ved hjælp af stativet eller

evt. ved at lægge noget under), så laserlinjernes
krydsningspunkt præcist rammer det forinden markerede
punkt

Ⅱ

 på væggen B.

d

180°

A

B

– Drej måleværktøjet 180° uden at ændre højden. Ret det

mod væggen A, så den lodrette laserlinje forløber gennem
det allerede markerede punkt

Ⅰ

. Lad måleværktøjet fore-

taget indnivellering, og markér laserlinjernes krydsnings-
punkt på væggen A (punkt

Ⅲ

).

– Differencen

d

 mellem de to markerede punkter

Ⅰ

 og

Ⅲ

 på

væggen A angiver måleværktøjets faktiske højdeafvigelse.

Ved en målestrækning på 2 ×

5

 m =

10

 m er den maksimalt

tilladte afvigelse:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Differencen

d

 mellem punk-

terne

Ⅰ

 og

Ⅲ

 må derfor højst udgøre

3

 mm.

Kontrol af nivelleringsnøjagtighed for den vandrette linje

Til kontrollen skal du bruge en fri flade på ca. 5 ×

5

 m.
