186

 |

日本語

– 壁Aのレーザーラインの中央にポイントⅢの印を

付けます（ポイントⅠの上または下 [垂直方
向]）。

– 壁Aに印を付けたポイントⅠとⅢの差

d

は、水平面

と本機の実際の差となります。

測定距離が2 ×

5

 m =

10

 mの場合の最大許容誤差

は

10

 m × ±

0.3

 mm/m = ±

3

 mmで、ポイントⅠとⅢの

差

d

は最大

3

 mmとなります。

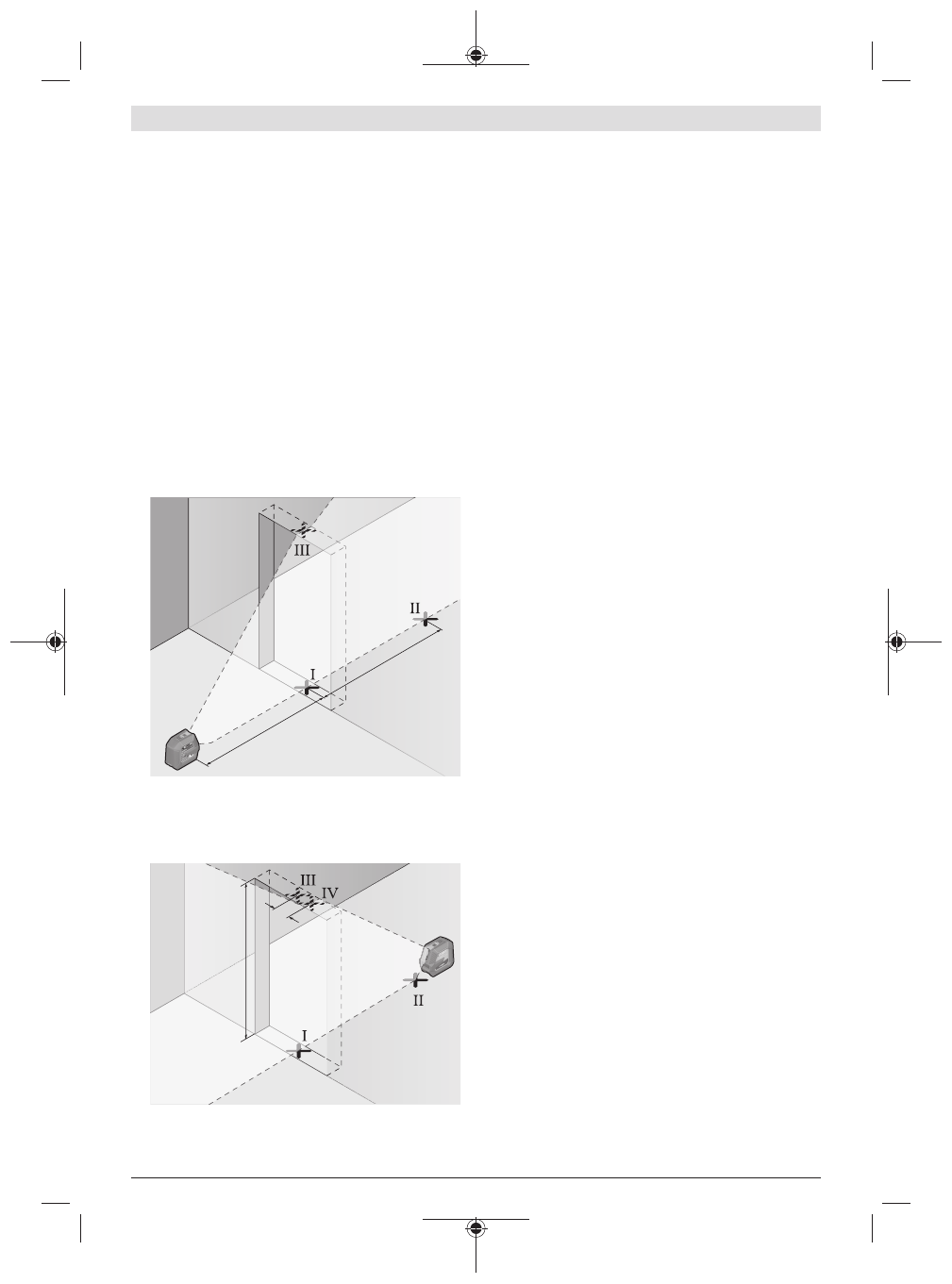

垂直ラインの水平精度のチェック

垂直ラインの水平精度チェックを行うには、ドア
用開口部が必要となります。この際、ドアの前後
両側に2.5ｍ以上のスペースがあることと、安定し
た床面が必要になります。
– 本機をドア開口部から2.5m離れた、堅い平らな

床面に設置します（三脚の上ではないことに注
意）。本機の電源を入れ、垂直ライン照射モー
ドを選択します。レーザーラインをドア開口部
に向け、本機を整準させます。

2,5 m

2,5 m

– ドア開口部の床（ポイントⅠ）、ドア開口部の反

対側の5m離れた箇所（ポイントⅡ）、そしてド
ア開口部の上端（ポイントⅢ）の垂直レーザーラ
インの中央に印を付けます。

d

2 m

– 本機を180°回転させ、ドア開口部の反対側、ポ

イントIIのすぐ後方に配置します。本機を整準さ

せ、垂直レーザーラインの中心がポイントIとII
を通るようにします。

– ドア開口部の上端に照射されているレーザーラ

インの中心をポイントIVとして印を付けます。

– 印を付けたポイントIIIとIVの差

d

は、本機の垂直

ラインに対する実際の誤差となります。

– ドア開口部の高さを測定します。
最大許容誤差は以下のように計算します：
2 × ドア開口部の高さ ×

0.3

 mm/m

例えばドア開口部の高さが

2

 mの場合の最大許容誤

差は、
2 ×

2

 m × ±

0.3

 mm/m = ±

1.2

 mmとなります。ポ

イントⅢとⅣが

1.2

 mm以内であれば正常です。

作業に関する注意事項

u

レーザーラインの中央に印を付けてください。

レーザーラインの幅は距離に応じて変化しま
す。

マウントクリップ LB 10を使用して作業する場合
（図E−Hを参照）

マウントクリップ

(10)

を使用して、本機を垂直の

面や磁性材料に固定することができます。また、
カバークランプ

(14)

を組み合わせ、本機の高さを

調整することもできます。
三脚取付部

(5)

（1/4"）のある本機にマウントクリ

ップのネジ

(11)

（1/4"）をセットし、ネジを締め

付けます。
マウントクリップ

(10)

の固定方法：

– 壁や木材にあけたネジ穴

(13)

に市販の固定用ネ

ジで固定する（図

F

を参照）

– 金属の表面にマグネット

(12)

で固定する（図

G

を参照）

– 床の幅木にカバークランプ

(14)

で固定する（図

H

を参照）

本機をオンにする前に、マウントクリップ

(10)

の

位置をある程度調整してください。

ターゲットパネルを使用して作業する場合

条件があまり良好でない場合や距離が離れている
場合には、ターゲットパネル

(20)

を使用すると、

レーザーラインの視認性が向上します。
ターゲットパネル

(20)

の反射面により、レーザー

ラインの視認性が向上します。半分が透明となっ
ているため、ターゲットパネルの背面からもレー
ザーラインを確認することができます。

三脚（付属品）を使用して作業する場合

三脚は、安定感のある、高さ調整可能な測定用ツ
ールです。本機の三脚取付部

(5)

（1/4インチ）を

三脚

(15)

 または市販の撮影用三脚のネジ部に合わ

せます。三脚の固定用ネジを締め付けて本機を固
定します。
本機をオンにする前に、三脚の位置をある程度調
整してください。
