128

 | Қазақ

2,5 m

5,0 m

A

B

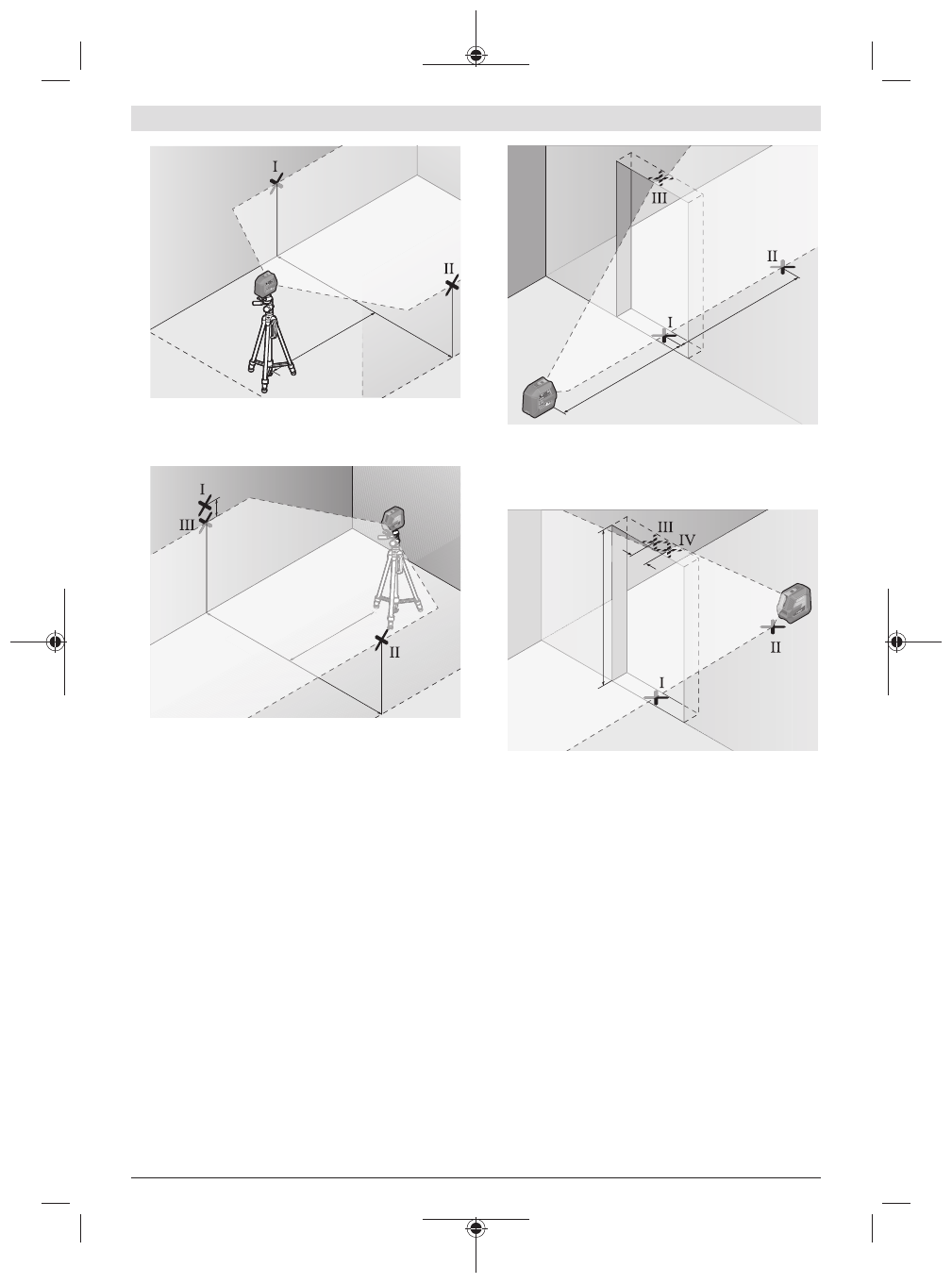

– Өлшеу құралынан 2,5 м қашықтықта екі қабырғада

лазерлік сызық ортасын белгілеңіз (А қабырғасында

Ⅰ

нүкте, В қабырғасында

Ⅱ

 нүкте).

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– Өлшеу құралын 180°-қа бұрап 5 м арақашықтықта

орнатыңыз және нивелирлеңіз.

– Өлшеу құралының биіктігін (штатив немесе қажет

болса, тіреуіш көмегімен) лазерлік сызық ортасы В
қабырғасында алдын ала белгіленген

Ⅱ

 нүктеге сәйкес

болатындай туралаңыз.

– A қабырғасында лазерлік сызық ортасын

Ⅲ

 нүкте

ретінде белгілеңіз (

Ⅰ

 нүктенің үстінде немесе астында

тігінен).

– А қабырғасындағы екі белгіленген

Ⅰ

 мен

Ⅲ

 нүктенің

d

айырмашылығы өлшеу құралының көлденең сызықтан
дәл ауытқуын көрсетеді.

2 ×

5

 м =

10

 м өлшеу қашықтығындағы рұқсат етілген

максималды ауытқу:

10

 м × ±

0,3

 мм/м = ±

3

 мм.

Ⅰ

 мен

Ⅲ

 нүктелер арасындағы

d

 айырмашылығы ең көбі

3

 мм құрауы тиіс.

Тік сызықтың нивелирлеу дәлдігін тексеріңіз

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде
2,5 м жай болатын есік тесігі керек.
– Өлшеу құралын есік саңылауынан 2,5 м қашықтықта,

берік әрі тегіс бетке орналастырыңыз (штативке
емес). Өлшеу құралын қосып, тік режимді таңдаңыз.
Лазер сызығын есік саңылауына бағыттап, өлшеу
құралын нивелирлеңіз.

2,5 m

2,5 m

– Тік лазер сызығының орталығын есік тесігінің еденінде

(

Ⅰ

 нүктесі), 5 м қашықтықта есік тесігінің басқа

жағында (

Ⅱ

 нүктесі) және есік тесігінің жоғарғы

шетінде (

Ⅲ

 нүктесі) белгілеңіз.

d

2 m

– Өлшеу құралын 180° бұрап, есік тесігінің басқа

жағында тікелей

Ⅱ

 нүктесінің артында орнатыңыз.

Өлшеу құралын нивелирлеп, тік лазер сызығын
орталығы нақты

Ⅰ

 мен

Ⅱ

 нүктелерінен өтетін етіп

бағыттаңыз.

– Лазер сызығының орталығын есік тесігінің жоғарғы

шетінде

Ⅳ

 нүктесі ретінде белгілеңіз.

– А қабырғасындағы

Ⅲ

 мен

Ⅳ

 екі белгіленген нүктенің

d

айырмашылығы өлшеу құралының дәл биіктіктен
ауытқуын көрсетеді.

– Есік тесігінің биіктігін өлшеңіз.
Максималды рұқсат етілетін ауытқу төмендегідей
есептеледі:
есік тесігінің қос биіктігі ×

0,3

 мм/м

Мысал: есік тесігінің

2

 м биіктігіндегі максималды ауытқу:

2 ×

2

 м × ±

0,3

 мм/м = ±

1,2

 мм. Сондықтан

Ⅲ

 мен

Ⅳ

нүктелердің аралығы ең көбі

1,2

 мм болуы керек.

Пайдалану нұсқаулары

u

Әрдайым тек лазер сызығының орталығын
пайдаланыңыз.

 Лазер сызығының ені қашықтықпен

өзгереді.
