Hrvatski |

163

2,5 m

5,0 m

A

B

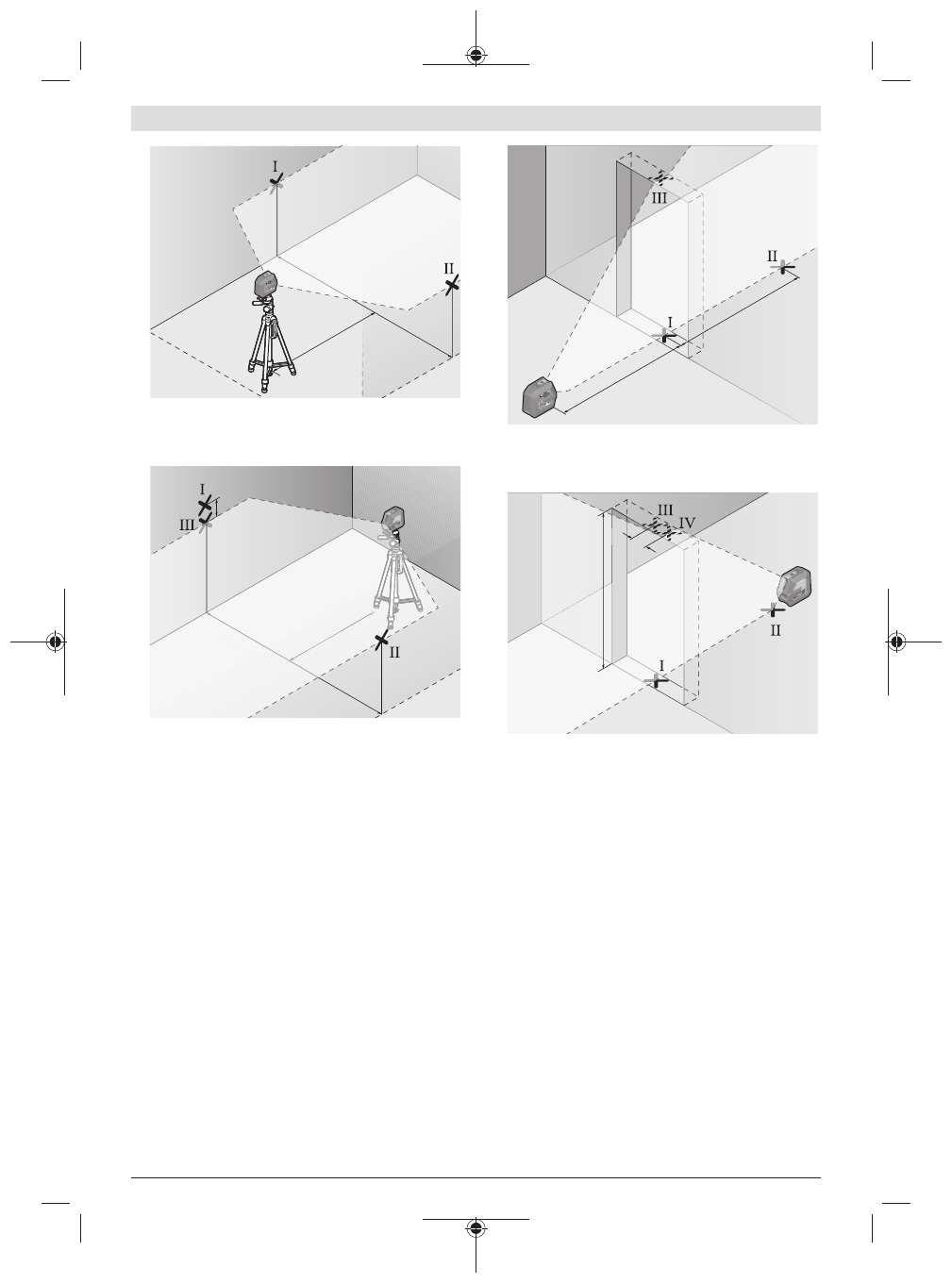

– Na udaljenosti 2,5 m od mjernog alata označite na oba

zida sredinu linije lasera (točka

Ⅰ

 na zidu A i točka

Ⅱ

 na

zidu B).

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– Postavite mjerni alat okrenut za 180° na udaljenosti 5 m i

iznivelirajte ga.

– Mjerni alat usmjerite po visini (pomoću stativa ili

eventualno podlaganjem) tako da sredina linije lasera
točno udara na prethodno označenu točku

Ⅱ

 na zidu B.

– Na zidu  A označite sredinu linije lasera kao točku

Ⅲ

(okomito iznad odn. ispod točke

Ⅰ

).

– Razlika

d

 obje označene točke

Ⅰ

 i

Ⅲ

 na zidu A daje stvarno

odstupanje mjernog alata od horizontale.

Na mjernoj stazi od 2 ×

5

 m =

10

 m maksimalno dopušteno

odstupanje iznosi:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Stoga razlika

d

 između točaka

Ⅰ

 i

Ⅲ

 može iznositi najviše

3

 mm.

Provjera točnosti niveliranja okomite linije

Za provjeru vam je potreban otvor vrata kod kojeg (na čvrstoj
podlozi) na svakoj strani vrata ima mjesta najmanje 2,5 m.
– Postavite mjerni alat na udaljenosti 2,5 m od otvora vrata,

na čvrstu ravnu podlogu (ne na stativ). Uključite mjerni
alat i odaberite vertikalni način rada. Usmjerite liniju
lasera na otvor vrata i iznivelirajte mjerni alat.

2,5 m

2,5 m

– Označite sredinu okomite linije lasera na dnu otvora vrata

(točka

Ⅰ

), na udaljenosti 5 m na drugoj strani otvora vrata

(točka

Ⅱ

) kao i na gornjem rubu otvora vrata (točka

Ⅲ

).

d

2 m

– Okrenite mjerni alat za 180° i postavite ga na drugu stranu

otvora vrata izravno iza točke

Ⅱ

. Iznivelirajte mjerni alat i

usmjerite okomitu liniju lasera tako da njezino središte
točno prolazi kroz točke

Ⅰ

 i

Ⅱ

.

– Označite sredinu linije lasera na gornjem rubu otvora

vrata kao točku

Ⅳ

.

– Razlika

d

 obje označene točke

Ⅲ

 i

Ⅳ

 daje stvarno

odstupanje mjernog alata od okomice.

– Izmjerite visinu otvora vrata.
Maksimalno dopušteno odstupanje možete izračunati kako
slijedi:
dvostruka visina otvora vrata ×

0,3

 mm/m

Primjer: Kod visine otvora vrata od

2

 m maksimalno

odstupanje smije iznositi
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Stoga točke

Ⅲ

 i

Ⅳ

 smiju

odstupati jedna od druge za maks.

1,2

 mm.

Upute za rad

u

Za označavanje uvijek koristite samo sredinu linije
lasera.

 Širina linije lasera mijenja se s udaljenošću.

Rad s držačem LB 10 (vidjeti slike E−H)

Mjerni alat možete pričvrstiti na okomite površine ili
materijale koji se mogu magnetizirati pomoću držača

(10)

.
