Русский |

115

ние (не на штатив). Включите измерительный инстру-
мент и выберите режим вертикальных линий.
Направьте лазерную линию на дверной проем и дайте
измерительному инструменту самонивелироваться.

2,5 m

2,5 m

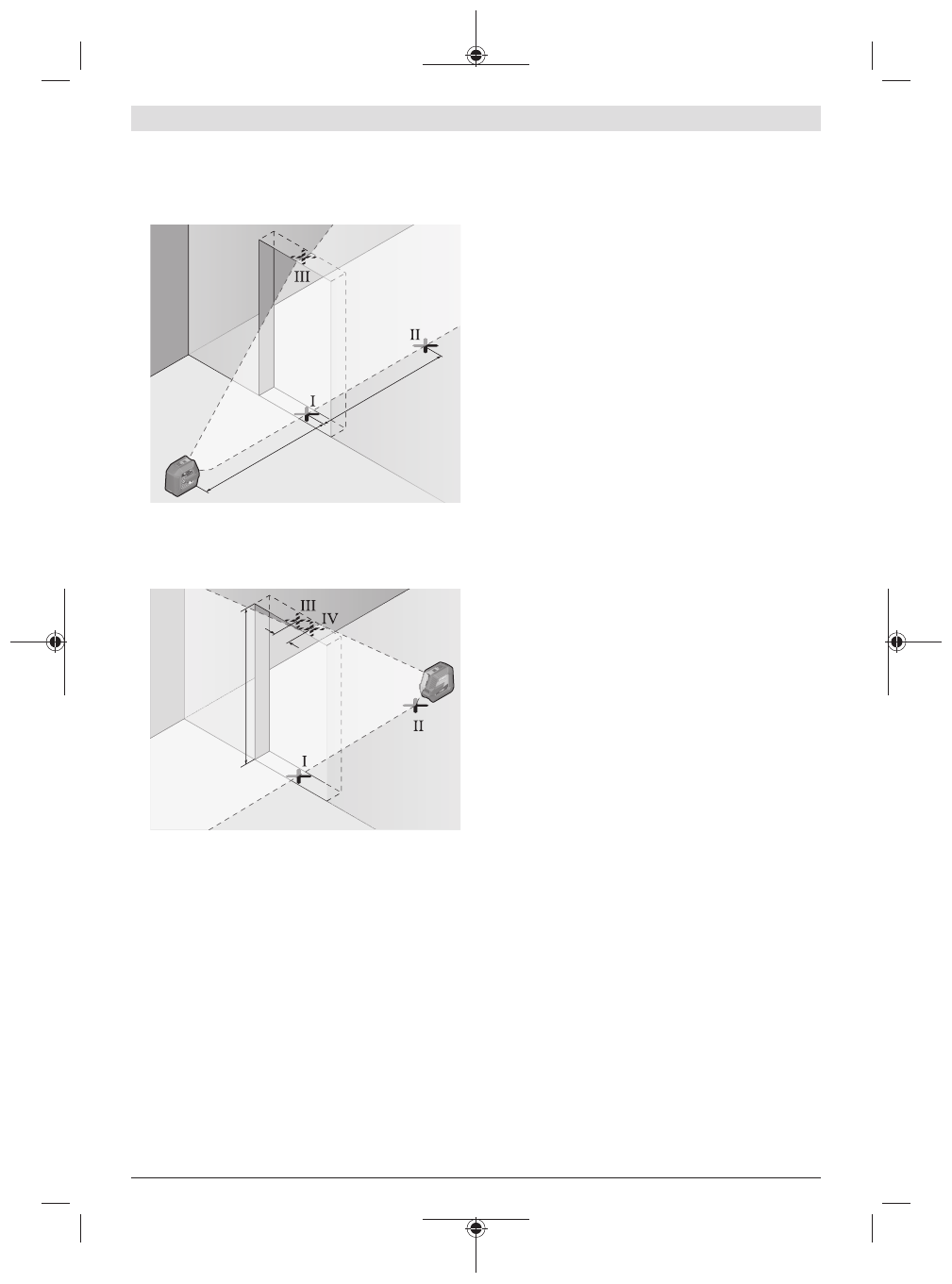

– Отметьте середину вертикальной линии на полу в

проеме двери (точка I), на расстоянии в 5 м с другой
стороны проема двери (точка II), а также по верхнему
краю проема двери (точка

Ⅲ

).

d

2 m

– Поверните измерительный инструмент на 180° и по-

ставьте его по другую сторону дверного проема прямо
позади точки

Ⅱ

. Дайте измерительному прибору само-

нивелироваться и направьте его вертикальные лазер-
ные лучи так, чтобы их середины проходили точно че-
рез точки

Ⅰ

 и

Ⅱ

.

– Пометьте середину лазерного луча на верхнем крае

дверного проема как точку

Ⅳ

.

– Расстояние

d

 между двумя обозначенными точками

Ⅲ

и

Ⅳ

 отображает фактическое отклонение измеритель-

ного инструмента от вертикали.

– Измерьте высоту проема двери.
Максимально допустимое отклонение рассчитывается
следующим образом:
двойная высота дверного проема ×

0,3

 мм/м

Пример: при высоте дверного проема в

2

 м максималь-

ное отклонение может составлять
2 ×

2

 м × ±

0,3

 мм/м = ±

1,2

 мм. Точки

Ⅲ

 и

Ⅳ

 должны на-

ходиться при обоих измерениях на расстоянии максимум

1,2

 мм друг от друга.

Указания по применению

u

Используйте всегда только середину лазерной ли-
нии для отметки.

 Ширина лазерной линии изменяется

по мере удаления.

Работа с держателем LB 10 (см. рис. E−H)

Держатель

(10)

 позволяет закрепить измерительный

инструмент на вертикальных поверхностях или магнит-
ных материалах. При использовании с потолочным крон-
штейном

(14)

 измерительный инструмент также можно

регулировать по высоте.
Насадите измерительный инструмент гнездом под шта-
тив 1/4"

(5)

 на винт 1/4"

(11)

 держателя и завинтите до

упора.

Вариант монтажа держателя

(10)

:

– с помощью обычного крепежного винта, вставленного

в отверстие под винт

(13)

 на стене из кладки без

раствора или деревянного материала (см. рис.

F

),

– с помощью магнитов

(12)

 на металлической поверх-

ности (см. рис.

G

),

– с помощью потолочного кронштейна

(14)

 на потолоч-

ных рейках (см. рис.

H

).

Выровняйте держатель на глаз

(10)

 перед включением

измерительного инструмента.

Работы с визирной маркой

Визирная марка

(20)

 улучшает видимость лазерного лу-

ча при неблагоприятных условиях и на больших расстоя-
ниях.
Отражающая половина визирной марки

(20)

 улучшает

видимость лазерной линии, на прозрачной половине ла-
зерную линию также видно с тыльной стороны визирной
марки.

Работа со штативом (принадлежность)

Штатив обеспечивает стабильную, регулируемую по вы-
соте опору для измерений. Поставьте измерительный
инструмент гнездом под штатив 1/4"

(5)

 на резьбу штати-

ва

(15)

 или обычного фотоштатива. Зафиксируйте изме-

рительный инструмент с помощью крепежного винта
штатива.
Предварительно выровняйте штатив, прежде чем вклю-
чать измерительный инструмент.

Фиксация с помощью универсального крепления
(принадлежность) (см. рис. K)

С помощью универсального крепления

(17)

 можно за-

крепить измерительный инструмент, напр., на вертикаль-
ных поверхностях, трубах или намагничиваемых матери-
алах. Универсальное крепление можно также использо-
вать в качестве подставки. Оно облегчает выравнивание
инструмента по высоте.
Предварительно выровняйте универсальное крепле-
ние

(17)

, прежде чем включать измерительный инстру-

мент.
