180

 | Lietuvių k.

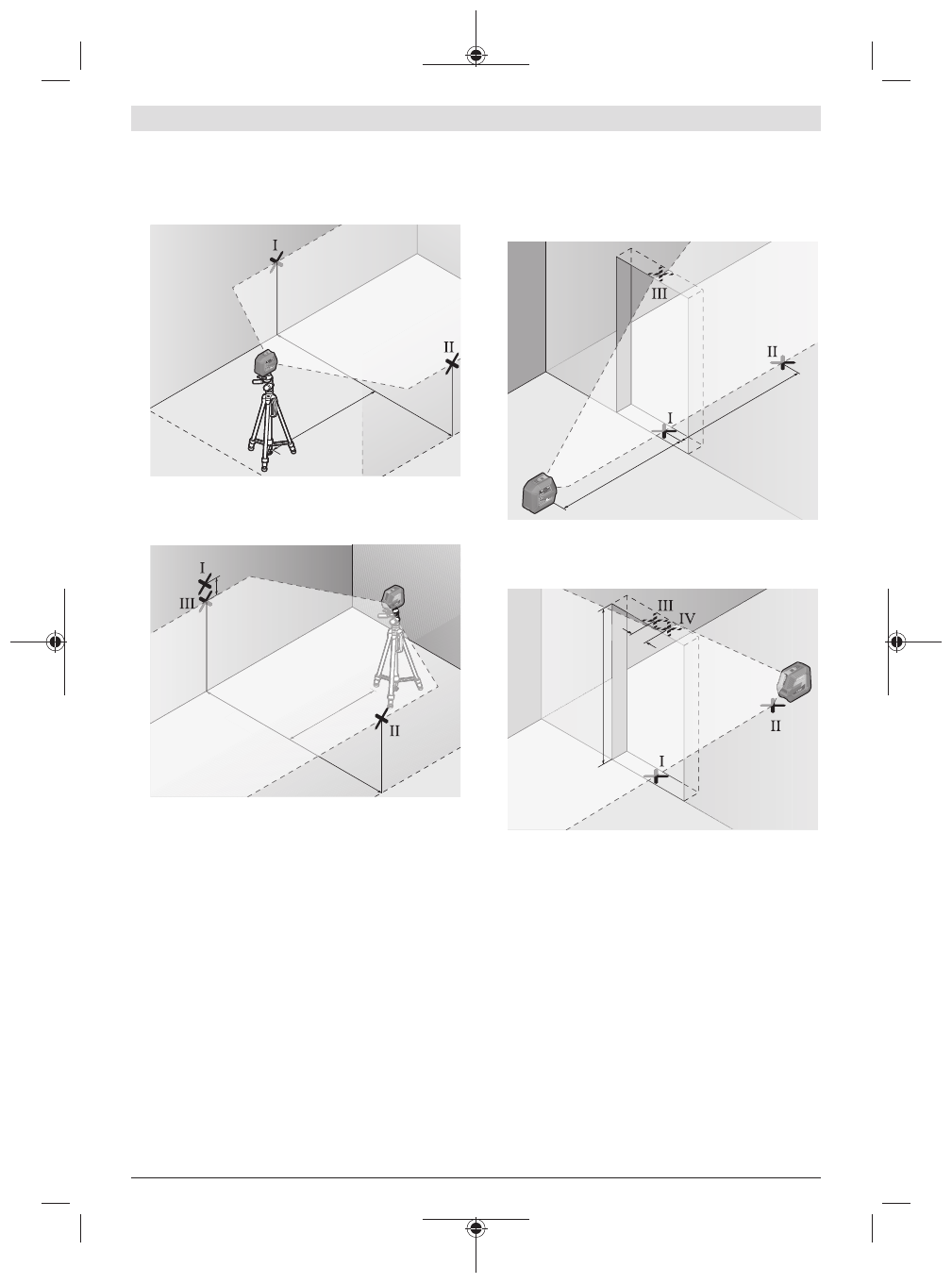

– Pritvirtinkite matavimo prietaisą viduryje tarp sienų A ir B

ant stovo arba pastatykite ant tvirto, lygaus pagrindo.
Įjunkite matavimo prietaisą ir parinkite horizontalų reži-
mą. Palaukite, kol matavimo prietaisas susiniveliuos.

2,5 m

5,0 m

A

B

– Ant abiejų sienų 2,5 m atstumu nuo matavimo prietaiso

pažymėkite lazerio linijos vidurį (taškas I ant sienos A ir
taškas II ant sienos B).

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– Matavimo prietaisą, pasuktą 180° kampu pastatykite 5 m

atstumu ir palaukite, kol susiniveliuos.

– Nustatykite matavimo prietaisą tokiame aukštyje (naudo-

damiesi stovu arba padėdami pagrindą), kad lazerio lini-
jos vidurys tiksliai sutaptų su prieš tai ant sienos B pažy-
mėtu tašku II.

– Ant sienos A pažymėkite lazerio linijos vidurį – tašką III

(statmenai virš arba po taško I).

– Ant sienos A pažymėtų abiejų taškų I ir III skirtumas

d

rodo faktinę matavimo prietaiso nuokrypą nuo horizonta-
lės.

Esant 2 ×

5

 m =

10

 m maksimalus leidžiamasis nuokrypis:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Skirtumas

d

Ⅰ

 tarp taškų I ir III

gali būti ne didesnis kaip

3

 mm.

Vertikalios linijos niveliavimo tikslumo patikrinimas

Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant
tvirto pagrindo) abejose durų pusėse yra vietos ne mažiau
kaip 2,5 m.

– Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų

angos ant tvirto, lygaus pagrindo (ne ant stovo). Įjunkite
matavimo prietaisą ir parinkite vertikalų režimą. Lazerio li-
niją nukreipkite į durų angą ir palaukite, kol matavimo
prietaisas susiniveliuos.

2,5 m

2,5 m

– Vertikalios lazerio linijos vidurį pažymėkite ant durų angos

grindų (taškas I), 5 m atstumu kitoje durų angos pusėje
(taškas II) bei ant viršutinio durų angos krašto (taškas III).

d

2 m

– Pasukite matavimo prietaisą 180° kampu ir pastatykite jį

kitoje durų angos pusėje iškart už taško II. Palaukite, kol
matavimo prietaisas susiniveliuos, ir nukreipkite vertikalią
lazerio liniją taip, kad jos vidurys eitų tiesiai per taškus I
ir II.

– Lazerio linijos vidurį ant viršutinio durų angos krašto pažy-

mėkite kaip tašką IV.

– Abiejų pažymėtų taškų III ir IV skirtumas

d

 rodo faktinę

matavimo prietaiso nuokrypą nuo vertikalės.

– Išmatuokite durų angos aukštį.
Maksimalų leidžiamąjį nuokrypį apskaičiuokite taip:
dvigubas durų angos aukštis ×

0,3

 mm/m

Pavyzdys: kai durų aukštis lygus

2

 m, nuokrypis turi būti ne

didesnis kaip 2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. Taškai III ir

IV turi būti nutolę vienas nuo kito ne daugiau kaip

1,2

 mm.
