Работа с функцията за наклон (вж. фиг. D)

Поставете измервателния уред върху наклонена основа.
При работа с функцията за наклон лазерните започват да
мигат първо за 2 s с бърз такт, след което на всеки 5 s
многократно в бърз такт.
Във функцията за наклон лазерните линии вече не са ни-
велирани и не е задължително да преминават отвесно ед-
на на друга.

Проверка за точност на измервателния уред

Фактори, влияещи на точността

Най‑голямо влияние върху точността има околната темпе-
ратура. Специално температурната разлика от пода наго-
ре може да предизвика отклонения на лазерния лъч.
Тъй като градиентът на температурата в близост до пода е
най-голям, по възможност трябва да монтирате уреда на
статив и да го поставите в средата на работната повърх-
ност.
Наред с външните фактори, причина за отклонения могат
да бъдат също и фактори, свързани с уреда (напр. падане
или силни вибрации/удари). Затова винаги преди започ-
ване на работа проверявайте точността на нивелиране.
Винаги първо проверявайте точността на височината и на
нивелиране на хоризонталната лазерна линия, след това
точността на нивелиране на вертикалната лазерна линия.
Ако при някоя от проверките измервателният уред надх-
върли максимално допустимото отклонение, той трябва
да бъде ремонтиран в оторизиран сервиз за електроинст-
рументи на

Bosch

.

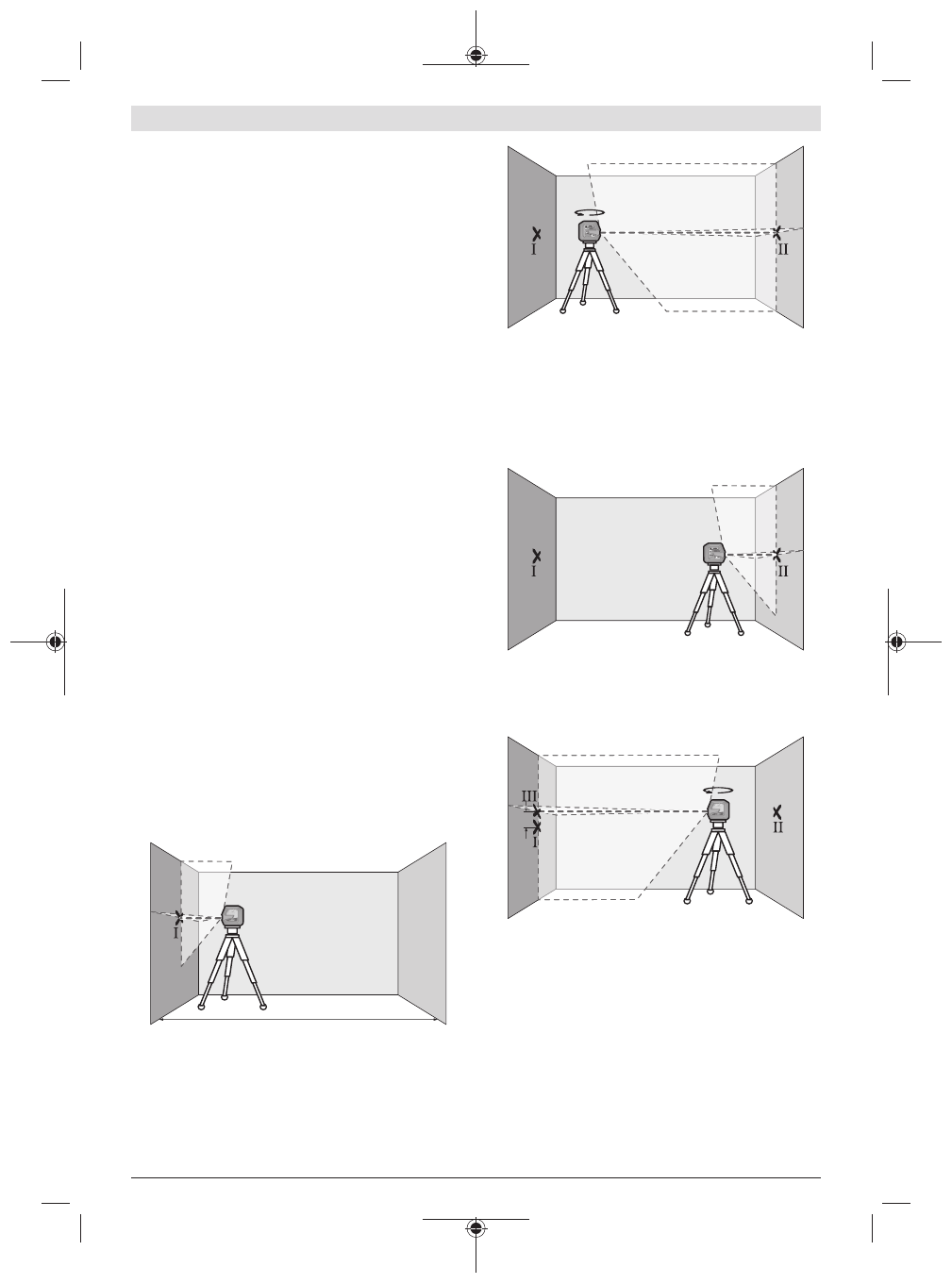

Проверка на точността на височината на
хоризонталната линия

За проверката трябва да имате свободна зона за измер-
ване с твърда основа с дължина

5

 m между две стени А

и B.
– Монтирайте измервателния уред близо до стената А на

статив или го поставете върху твърда равна повърх-
ност. Включете измервателния уред и изберете режим
с кръстосани линии.

5 m

A

B

– Насочете лазера към близката стена А и го изчакайте

да се нивелира. Маркирайте средата на пресечната
точка на двете лазерни линии (точка I).

180°

A

B

– Завъртете измервателния уред на 180°, изчакайте го

да се нивелира автоматично и маркирайте пресечната
точка на двете лазерни линии върху стената В (точ-
ка II).

– Поставете измервателния уред – без да го въртите –

близо до стената B, включете го и го оставете да се ни-
велира.

A

B

– Изместете измервателния уред по височина (чрез ста-

тива или при необходимост с подлагане), така че пре-
сечната точка на лазерните лъчи да попада точно вър-
ху маркираната преди това точка II на стената В.

d

180°

A

B

– Завъртете измервателния уред на 180°, без да проме-

няте височината. Насочете го към стената А така, че
вертикалната лазерна линия да преминава през мар-
кираната преди това точка I. Изчакайте измервателни-
ят уред да се нивелира и маркирайте пресечната точка
на лазерните лъчи на стената А (точка III).

– Разликата

d

 между двете маркирани точки I и III на сте-

ната А дава действителното отклонение по височина на
измервателния уред.

На разстояние от 2 ×

5

 m =

10

 m максимално допустимо-

то отклонение е:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Следователно разликата

d

между точките

Ⅰ

 и

Ⅲ

 трябва да е най-много

3

 mm.
