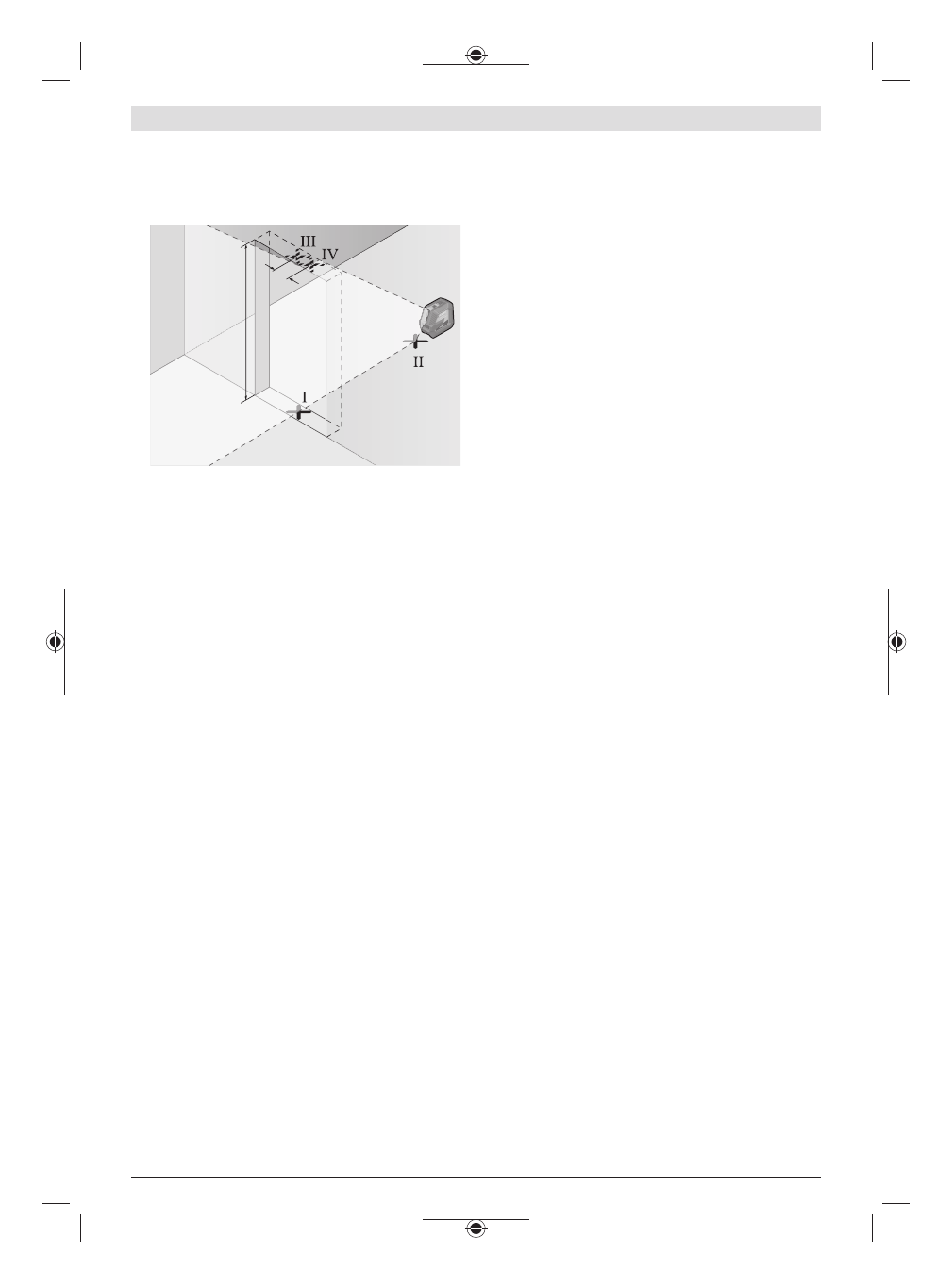

– Позначте середину вертикальної лазерної лінії на

підлозі у дверному прорізі (точка I), на відстані 5 м з
іншого боку дверного прорізу (точка II), а також з
верхнього краю дверного прорізу (точка III).

d

2 m

– Поверніть вимірювальний прилад на 180° і поставте

його з іншого боку дверного прорізу прямо поза
точкою

Ⅱ

. Дайте вимірювальному приладу

нівелюватися і спрямуйте вертикальну лазерну лінію
таким чином, щоб її середина проходила точно через
точку

Ⅰ

 і

Ⅱ

.

– Позначте середину лазерної лінії на верхньому краї

дверного прорізу в якості точки

Ⅳ

.

– Різниця

d

 між двома позначеними точками III і IV – це

фактичне відхилення вимірювального інструмента від
вертикалі.

– Поміряйте висоту дверного прорізу.
Підрахуйте максимально допустиме відхилення
наступним чином:
подвійна висота дверного прорізу ×

0,3

 мм/м

Приклад: При висоті дверного прорізу

2

 м максимальне

відхилення повинно складати
2 ×

2

 м × ±

0,3

 мм/м = ±

1,2

 мм. Точки

Ⅲ

 і

Ⅳ

 повинні,

таким чином, знаходитись на максимальній відстані

1,2

 мм одна від одної.

Вказівки щодо роботи

u

Для позначення завжди використовуйте середину
лазерної лінії.

 Ширина лазерної лінії міняється в

залежності від відстані.

Роботи з кріпленням LB 10 (див. мал. E−H)

За допомогою кріплення

(10)

 можна закріпити

вимірювальний інструмент на вертикальних поверхнях
або матеріалах, що намагнічуються. У поєднанні зі
стельовою скобою

(14)

 вимірювальний інструмент

можна також вирівняти по висоті.
Помістіть вимірювальний інструмент з гніздом під штатив
1/4"

(5)

 на гвинт кріплення 1/4"

(11)

 і закрутіть його.

Варіанти фіксації кріплення

(10)

:

– за допомогою стандартного кріпильного гвинта через

отвір для гвинта

(13)

 у сухій стіні або деревині (див.

мал.

F

),

– за допомогою магнітів

(12)

 на металевих поверхнях

(див. мал.

G

),

– за допомогою стельової скоби

(14)

 на стельових

рейках (див. мал.

H

).

Вирівняйте кріплення

(10)

, перш ніж вмикати

вимірювальний інструмент.

Роботи з візирною маркою

Візирний щит

(20)

 покращує видимість лазерного

променю при несприятливих умовах та на великих
відстанях.
Половина візирного щита

(20)

, що віддзеркалює,

покращує видимість лазерної лінії, через прозору
половину лазерний промінь також видно з тильного боку
візирного щита.

Робота зі штативом (приладдя)

Штатив забезпечує стабільну підставку для вимірювання,
висоту якої можна регулювати. Поставте вимірювальний
інструмент гніздом під штатив 1/4"

(5)

 на різьбу штатива

(15)

 або звичайного фотоштатива. Зафіксуйте

вимірювальний інструмент кріпильним гвинтом штатива.
Грубо вирівняйте штатив, перш ніж вмикати
вимірювальний прилад.

Фіксація за допомогою універсального кріплення
(приладдя) (див. мал. K)

За допомогою універсального кріплення

(17)

 можна

зафіксувати вимірювальний інструмент, напр., на
вертикальних поверхнях, трубах або намагнічених
матеріалах. Універсальне кріплення можна
використовувати також в якості підставки. Воно полегшує
вирівнювання приладу по висоті.
Грубо вирівняйте універсальне кріплення

(17)

, перш ніж

вмикати вимірювальний інструмент.

Роботи з поворотним кріпленням (приладдя)

За допомогою поворотного кріплення

(18)

 можна

повертати вимірювальний інструмент на 360°. Це
дозволяє точно налаштувати лазерні лінії, не змінюючи
положення вимірювального інструмента.
Можна використовувати поворотне кріплення

(18)

 в

якості підставки, прикручувати вимірювальний
інструмент до вертикальних поверхонь, прикріплювати
інструмент до металевих поверхонь за допомогою
магнітів

(12)

 або у поєднанні зі стельовою скобою

(14)

 —

до стельових рейок.
Вирівняйте поворотне кріплення

(18)

, перш ніж вмикати

вимірювальний інструмент.

Окуляри для роботи з лазером (приладдя)

Окуляри для роботи з лазером відфільтровують світло
зовнішнього середовища. Завдяки цьому світло лазера
здається для очей світлішим.

u

Не використовуйте окуляри для роботи з лазером
як захисні окуляри.

Окуляри для роботи з лазером

забезпечують краще розпізнавання лазерного
променю, однак не захищають від лазерного
випромінювання.
