 | Polski

180°

A

B

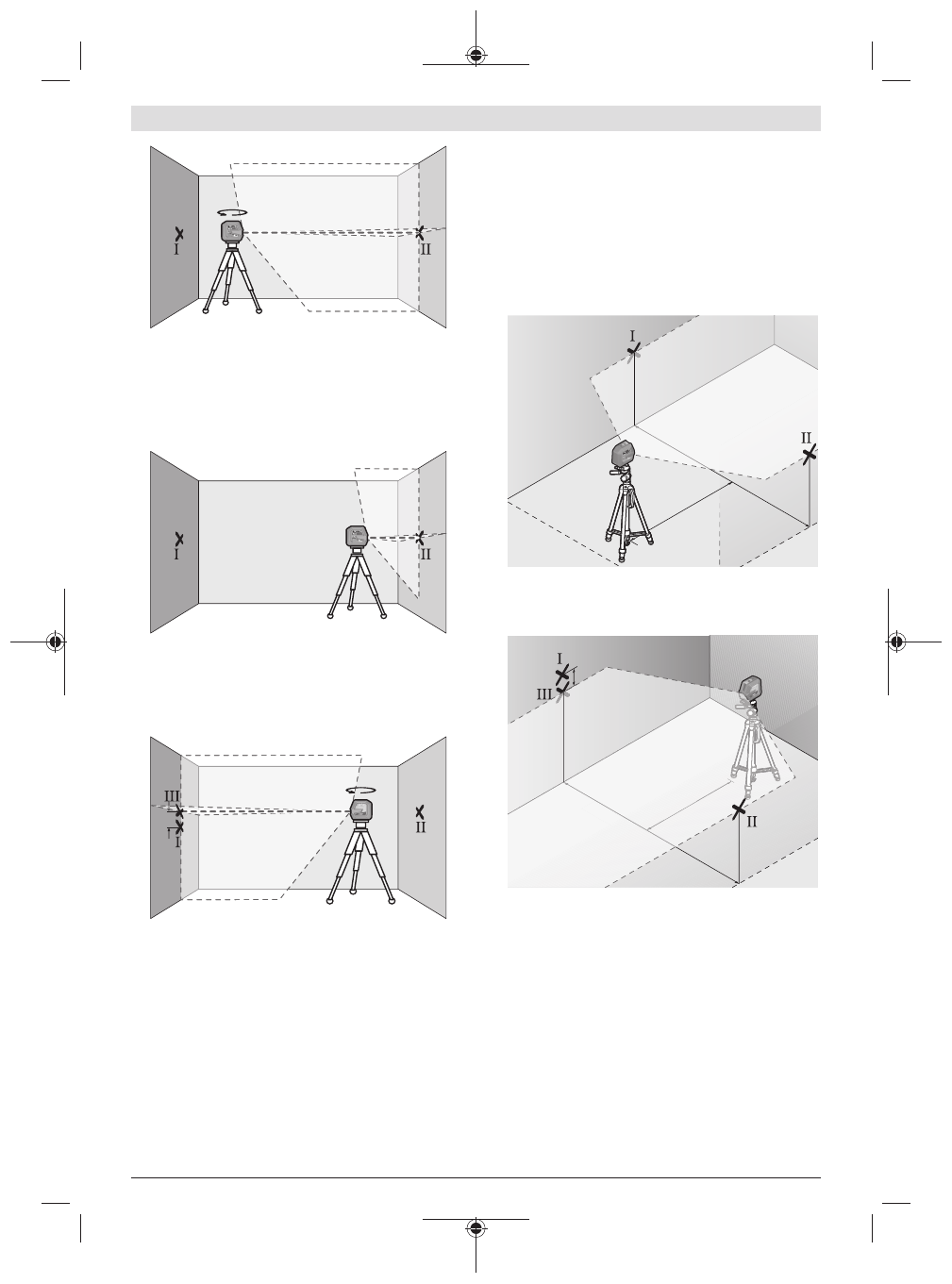

– Obrócić urządzenie pomiarowe o 180°, zaczekać aż się

wypoziomuje i zaznaczyć na przeciwległej ścianie B
punkt, w którym krzyżują się linie laserowe (punkt II).

– Umieścić urządzenie pomiarowe – nie obracając go – w

pobliżu ściany B, włączyć je i zaczekać, aż się wypoziomu-
je.

A

B

– Wyregulować wysokość urządzenia pomiarowego (na sta-

tywie albo ewentualnie podkładając coś pod urządzenie)
tak, aby punkt przecięcia linii laserowych dokładnie po-
krywał się z zaznaczonym uprzednio punktem II na ścia-
nie B.

d

180°

A

B

– Obrócić urządzenie pomiarowe o 180°, nie zmieniając je-

go wysokości. Skierować wiązkę na ścianę A tak, aby pio-
nowa linia laserowa przebiegała przez uprzednio zazna-
czony punkt I. Zaczekać, aż urządzenie pomiarowe się wy-
poziomuje i zaznaczyć punkt przecięcia linii laserowej na
ścianie A (punkt III).

– Z różnicy

d

 pomiędzy obydwoma zaznaczonymi punktami

Ⅰ

 i

Ⅲ

 na ścianie A wyniknie rzeczywiste odchylenie urzą-

dzenia pomiarowego.

Na odcinku pomiarowym wynoszącym 2 ×

5

 m =

10

 m mak-

symalnie dopuszczalne odchylenie nie może przekraczać:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Różnica

d

 pomiędzy punkta-

mi

Ⅰ

 i

Ⅲ

 może zatem wynosić maksymalnie

3

 mm.

Dokładność niwelacyjna wysokości poziomej linii
laserowej

Do przeprowadzenia kontroli potrzebna jest wolna po-
wierzchnia ok. 5 ×

5

 m.

– Zamocować urządzenie pomiarowe pośrodku między

ścianami A i B, na statywie lub ustawić je na stabilnym,
równym podłożu. Włączyć urządzenie pomiarowe i wy-
brać tryb poziomy. Poczekać, aż urządzenie pomiarowe
zakończy automatyczną niwelację.

2,5 m

5,0 m

A

B

– W odległości 2,5 m od urządzenia pomiarowego zazna-

czyć na obu ścianach środek linii laserowej (punkt I na
ścianie A i punkt II na ścianie B).

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– Obrócić urządzenie pomiarowe o 180° i ustawić je w odle-

głości 5 m, a następnie odczekać, aż urządzenie zakończy
automatyczną niwelację.

– Ustawić wysokość urządzenia pomiarowego (na statywie

albo ewentualnie podkładając coś pod urządzenie) tak,
aby środek linii laserowej dokładnie pokrywał się z zazna-
czonym uprzednio punktem

Ⅱ

 na ścianie B.

– Zaznaczyć na ścianie A środek linii laserowej jako

punkt

Ⅲ

 (pionowo nad ew. pod punktem

Ⅰ

).

– Z różnicy

d

 pomiędzy obydwoma zaznaczonymi punktami

Ⅰ

 i

Ⅲ

 na ścianie A wyniknie rzeczywiste odchylenie urzą-

dzenia pomiarowego od poziomu.

Na odcinku pomiarowym wynoszącym 2 ×

5

 m =

10

 m mak-

symalne dopuszczalne odchylenie nie może przekraczać:
