Nederlands |

51

ticale modus. Richt de laserlijn op de deuropening en laat
het meetgereedschap nivelleren.

2,5 m

2,5 m

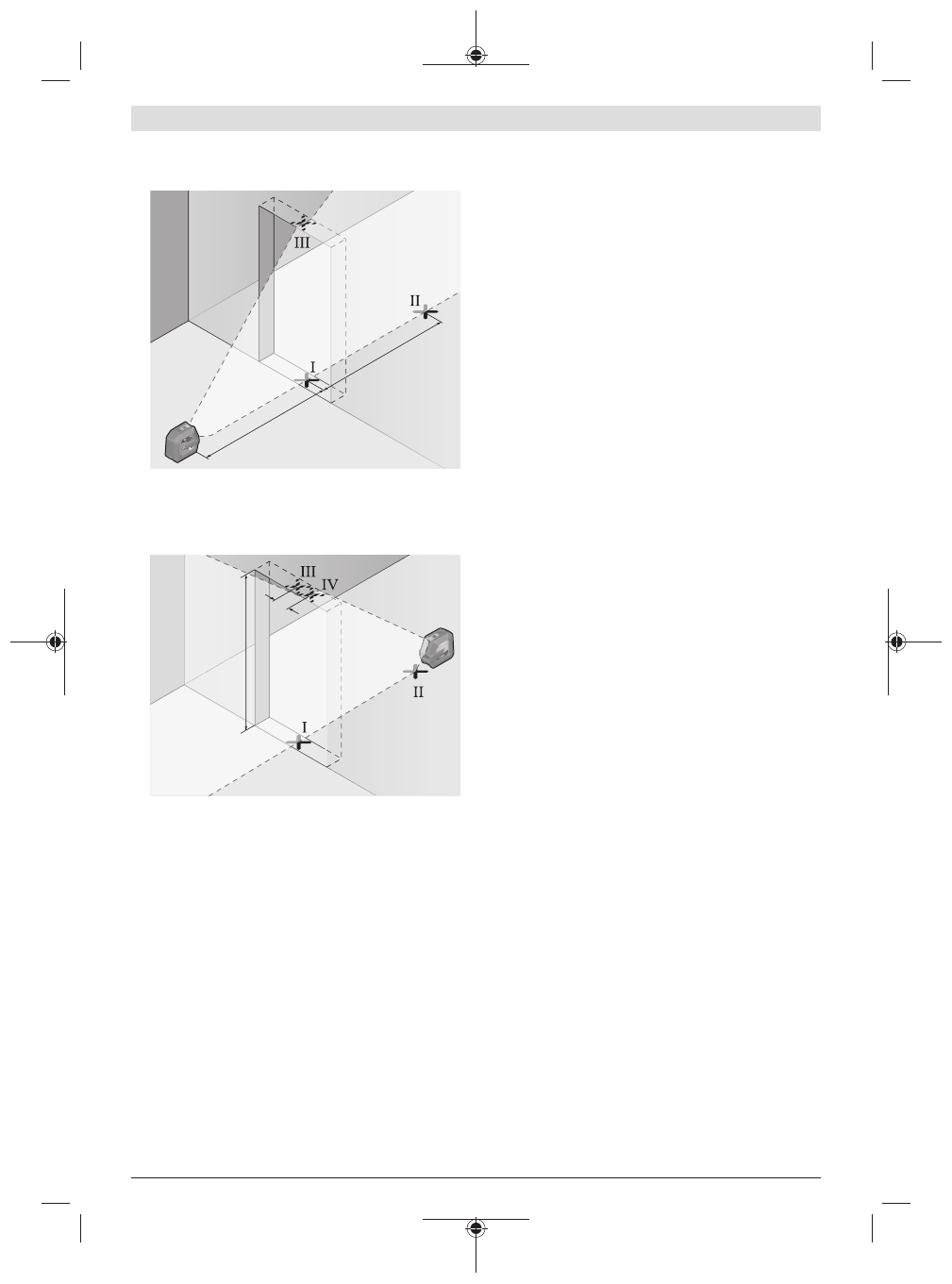

– Markeer het midden van de verticale laserlijn op de vloer

van de deuropening (punt

Ⅰ

), op een afstand van 5 m aan

de andere zijde van de deuropening (punt

Ⅱ

), evenals bij

de bovenrand van de deuropening (punt

Ⅲ

).

d

2 m

– Draai het meetgereedschap 180° en plaats het aan de an-

dere zijde van de deuropening, direct achter punt

Ⅱ

. Laat

het meetgereedschap zich nivelleren en de verticale la-
serlijn zodanig uitlijnen, dat het midden hiervan door de
punten

Ⅰ

 en

Ⅱ

 loopt.

– Markeer het midden van de laserlijn op de bovenrand van

de deuropening als punt

Ⅳ

.

– Het verschil

d

 van de beide gemarkeerde punten

Ⅲ

 en

Ⅳ

geeft de werkelijke verticale afwijking van het meetge-
reedschap.

– Meet de hoogte van de deuropening.
De maximale toegestane afwijking berekent u als volgt:
dubbele hoogte van de deuropening ×

0,3

 mm/m

Voorbeeld: bij een hoogte van de deuropening van

2

 m mag

de maximale afwijking
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm bedragen. De punten

Ⅲ

en

Ⅳ

 mogen dus maximaal

1,2

 mm uit elkaar liggen.

Aanwijzingen voor werkzaamheden

u

Gebruik bij het markeren altijd alleen het midden van
de laserlijn.

 De breedte van de laserlijn wijzigt met de af-

stand.

Werken met de houder LB 10 (zie afbeeldingen E−H)

Met behulp van de houder

(10)

 kunt u het meetgereedschap

aan verticale vlakken of magnetiseerbare materialen bevesti-
gen. In combinatie met de plafondklem

(14)

 kan het meetge-

reedschap ook in hoogte worden uitgelijnd.
Plaats het meetgereedschap met de 1/4"-statiefopname

(5)

op de 1/4"-schroef

(11)

 van de houder en schroef het vast.

Bevestigingsmogelijkheden van de houder

(10)

:

– met een gangbare bevestigingsschroef door het schroef-

gat

(13)

 aan een droogbouwmuur of hout (zie afbeel-

ding

F

),

– met de magneten

(12)

 aan metalen oppervlakken (zie af-

beelding

G

),

– met de plafondklem

(14)

 aan plafondplinten (zie afbeel-

ding

H

).

Lijn de houder

(10)

 grof uit, voordat u het meetgereedschap

inschakelt.

Werkzaamheden met het laserrichtbord

Het laserrichtbord

(20)

 verbetert de zichtbaarheid van de la-

serstraal onder ongunstige omstandigheden en over grotere
afstanden.
De reflecterende helft van het laserrichtbord

(20)

 verbetert

de zichtbaarheid van de laserlijn, door de transparante helft
is de laserlijn ook aan de achterzijde van het laserrichtbord
te zien.

Werken met het statief (accessoire)

Een statief biedt een stabiele, in hoogte instelbare meeton-
dergrond. Plaats het meetgereedschap met de 1/4"-statief-
opname

(5)

 op de schroefdraad van het statief

(15)

 of op

een gangbaar fotostatief. Schroef het meetgereedschap met
de vastzetschroef van het statief vast.
Stel het statief grof af voordat u het meetgereedschap in-
schakelt.

Bevestigen met de universele houder (accessoire)
(zie afbeelding K)

Met de universele houder

(17)

 kan het meetgereedschap

bijv. aan verticale vlaken, buizen of magnetische materialen
worden bevestigd. De universele houder is eveneens ge-
schikt als vloerstatief en vergemakkelijkt de hoogteafstelling
van het meetgereedschap.
De universele houder

(17)

 grof richten, vóór het inschakelen

van het meetgereedschap.

Werken met de draaihouder (accessoire)

Met behulp van de draaihouder

(18)

 kunt u het meetgereed-

schap 360° draaien. Daardoor kunnen de laserlijnen exact
worden ingesteld zonder de positie van het meetgereed-
schap te veranderen.
U kunt de draaihouder

(18)

 als vloerstatief gebruiken, het

meetgereedschap daarmee aan verticale vlakken vast-
schroeven, het meetgereedschap met behulp van de magne-
