30

 | Español

Trabajos con función de inclinación (ver figura D)

Coloque el aparato de medición sobre una superficie inclina-
da. En el caso de trabajos con función de inclinación, las lí-
neas láser parpadean primero durante 2 s con un ciclo rápi-
do y luego cada 5 s varias veces con un ciclo rápido.
En la función de inclinación, las líneas láser ya no se nivelan y
ya no son necesariamente perpendiculares entre sí.

Verificación de precisión del aparato de
medición

Factores que afectan a la precisión

La influencia más fuerte la tiene la temperatura ambiente.
Especialmente las variaciones de temperatura que pudieran
existir a diferente altura respecto al suelo pueden provocar
una desviación del rayo láser.
Como la estratificación térmica es más grande en las cerca-
nías del suelo, debería montar el aparato de medición en lo
posible sobre un trípode y colocarlo en el centro de la super-
ficie de trabajo.
Fuera de los influjos exteriores, también los influjos específi-
cos del aparato (como p. ej. caídas o golpes fuertes) pueden
conducir a divergencias. Verifique por ello la exactitud de la
nivelación antes de cada comienzo de trabajo.
Verifique respectivamente primero la exactitud de la altura
así como la nivelación de la línea láser horizontal y luego la
exactitud de la nivelación de la línea vertical.
Si en alguna de estas comprobaciones se llega a sobrepasar
la desviación máxima admisible, haga reparar el aparato de
medición en un servicio técnico

Bosch

.

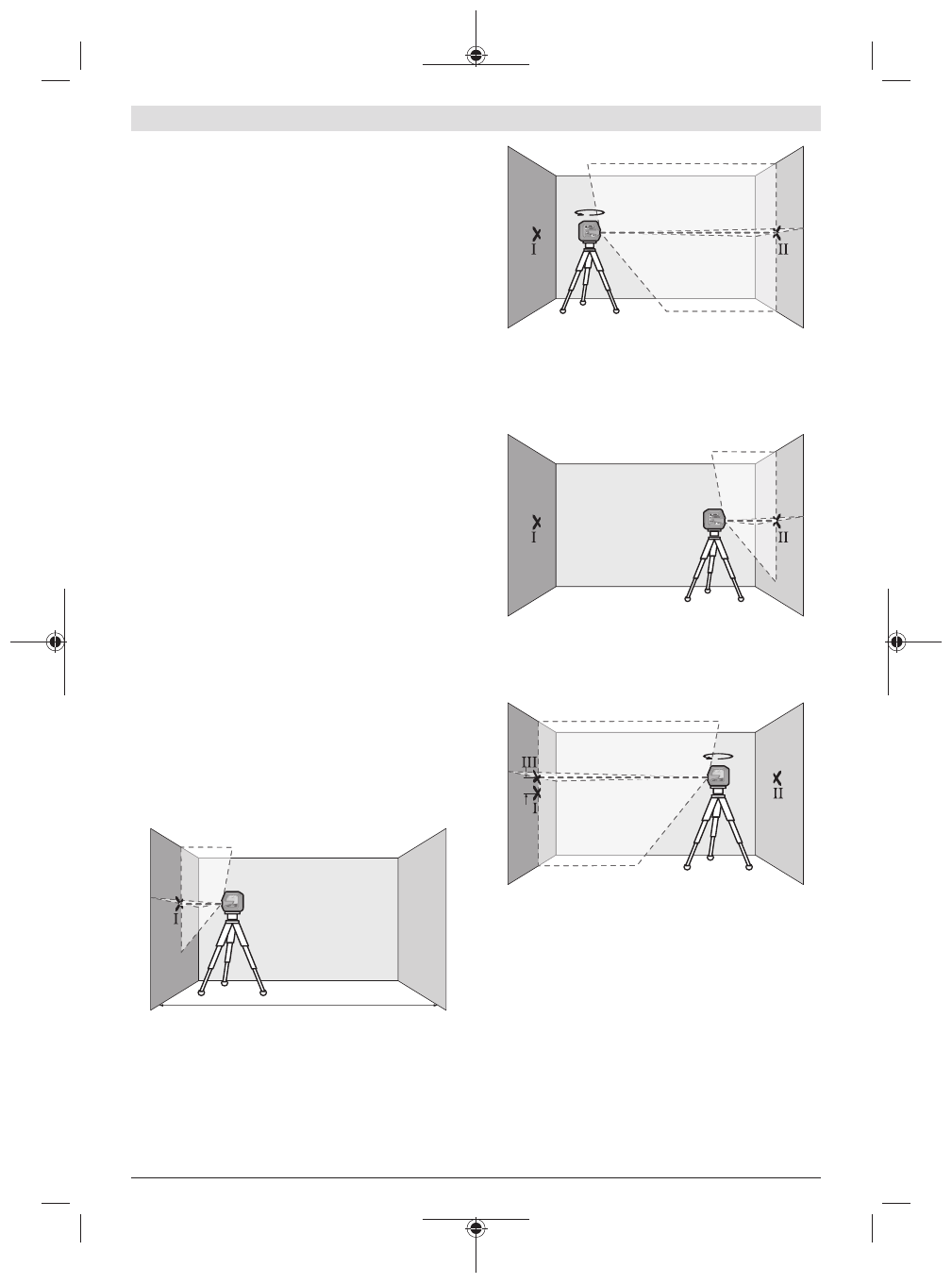

Comprobación de la exactitud de la altura de la línea
horizontal

Para la comprobación se requiere un tramo libre de

5

 m so-

bre un firme consistente entre dos paredes A y B.
– Coloque el aparato de medición cerca de la pared A mon-

tándolo sobre un trípode, o colocándolo sobre un firme
consistente y plano. Conecte la herramienta de medición
y seleccione el modo de operación de líneas cruzadas.

5 m

A

B

– Oriente el láser contra la cercana pared A, y deje que se

nivele el aparato de medición. Marque el centro del pun-
to, en el cual se cruzan las líneas láser en la pared (pun-
to

Ⅰ

).

180°

A

B

– Gire el aparato de medición en 180°, espere a que éste se

haya nivelado y marque la intersección de las líneas láser
en la pared B del lado opuesto (punto

Ⅱ

).

– Ubique el aparato de medición – sin girarlo – cerca de la

pared B, conéctelo y déjelo que se nivele.

A

B

– Alinee el aparato de medición en la altura (con la ayuda

del trípode o de apoyos si es necesario), de modo que la
intersección de las líneas láser quede exactamente en el
punto

Ⅱ

 marcado previamente en la pared B.

d

180°

A

B

– Gire el aparato de medición en 180°, sin modificar la altu-

ra. Alineelo sobre la pared A, de modo que la línea láser
vertical pase por el punto

Ⅰ

 ya marcado. Espere a que se

haya nivelado el aparato de medición y marque la inter-
sección de las líneas láser en la pared A (punto

Ⅲ

).

– La diferencia

d

 de ambos puntos

Ⅰ

 y

Ⅲ

 marcados sobre la

pared A es la desviación de altura real del aparato de me-
dición.

En un recorrido de medición de 2 ×

5

 m =

10

 m, la divergen-

cia máxima admisible asciende a:

10

 m × ±

0,3

 mm/m = ±

3

 mm. La diferencia

d

 entre los pun-

tos

Ⅰ

 y

Ⅲ

 debe ascender por consiguiente a como máximo

3

 mm.
