 | Română

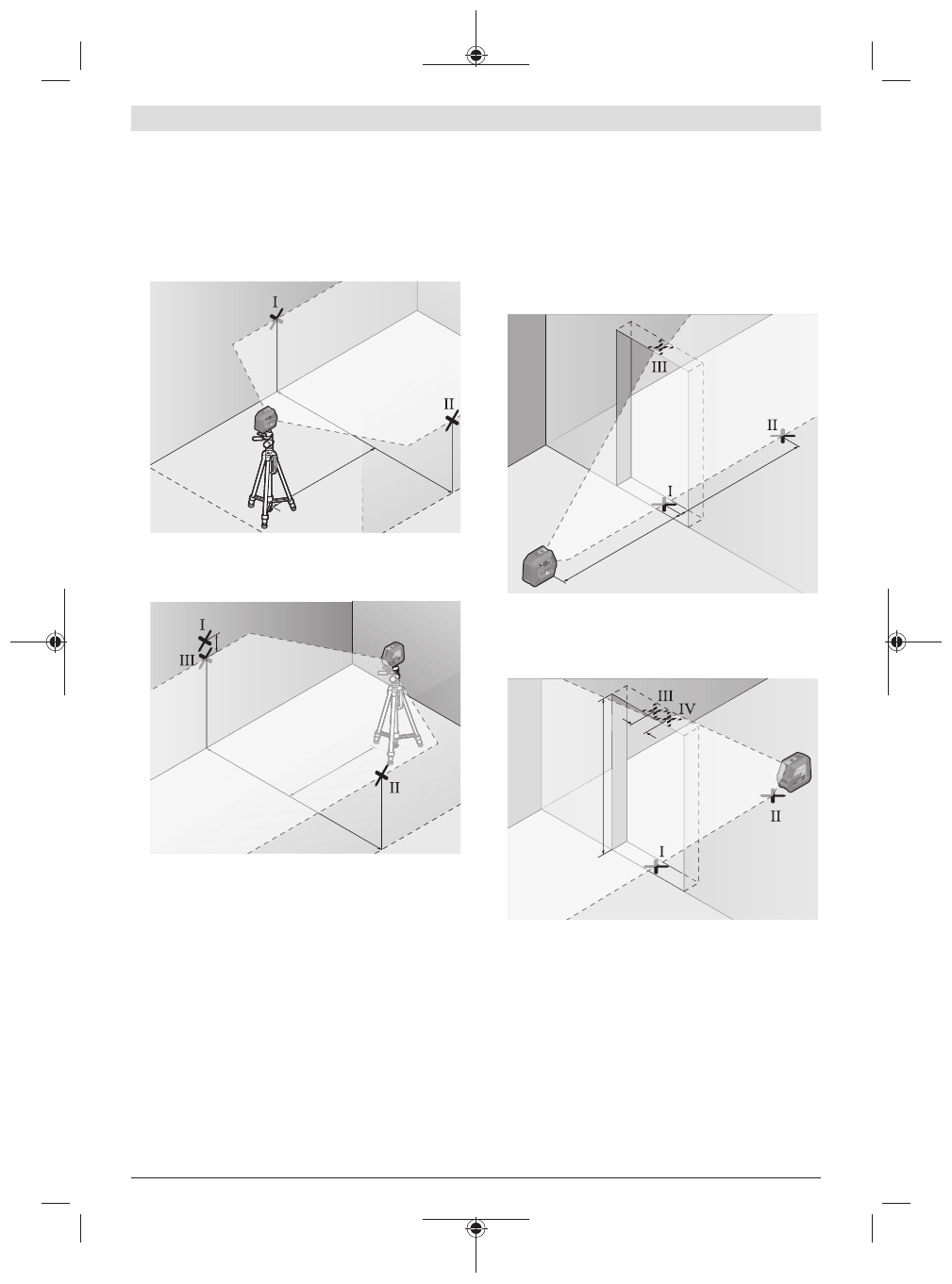

Verificarea preciziei de nivelare a liniei orizontale

Pentru verificare, este necesară o suprafaţă de aproximativ
5 ×

5

 m.

– Montează aparatul de măsură pe mijloc între pereţii A şi

B, pe un stativ, sau aşază-l pe o suprafaţă fermă, plană.
Conectează aparatul de măsură şi selectează modul
orizontal. Lasă aparatul de măsură să se niveleze.

2,5 m

5,0 m

A

B

– Marcaţi la o distanţă de 2,5 m faţă de aparatul de măsură,

pe ambii pereţi, punctul central al liniei laser (punctul

Ⅰ

 de

pe peretele A şi punctul

Ⅱ

 de pe peretele B).

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– Menţineţi aparatul de măsură rotit la 180° la o distanţă de

5 m şi lăsaţi-l să se niveleze.

– Îndreptaţi aparatul de măsură pe înălţime (cu ajutorul

stativului sau, dacă este necesar, al unui suport) astfel
încât centrul liniei laser să se suprapună cu precizie peste
punctul

Ⅱ

 marcat pe peretele B.

– Marcaţi pe peretele A centrul liniei laser cu notaţia de

punct

Ⅲ

 (vertical deasupra, respectiv dedesubtul

punctului

Ⅰ

).

– Diferenţa

d

 dintre punctele

Ⅰ

 şi

Ⅲ

 marcate pe peretele A

reprezintă abaterea efectivă de la poziţia orizontală a
aparatului de măsură.

La un tronson de măsurare de 2 ×

5

 m =

10

 m abaterea

maximă admisă este de:

10

 m × ±

0,3

 mm/m = ±

3

 mm. În consecinţă, diferenţa

d

dintre punctele

Ⅰ

 şi

Ⅲ

 poate fi de maximum

3

 mm.

Verificarea preciziei de nivelare a liniei verticale

Pentru verificare, aveţi nevoie de un gol de uşă, în care (pe
fundaţie), pe ambele laturi ale uşii, să existe câte un loc de
cel puţin 2,5 m.
– Aşază aparatul de măsură la o distanţă de 2,5 m faţă de

golul de uşă, pe o suprafaţă fermă, plană (nu pe un
stativ). Conectează aparatul de măsură şi selectează
modul vertical. Îndreaptă linia laser spre golul de uşă şi
lasă aparatul de măsură să se niveleze.

2,5 m

2,5 m

– Marcaţi mijlocul liniei laser verticale pe partea inferioară a

golului de uşă (punctul

Ⅰ

), la o distanţă de 5 m faţă de

celelalte laturi ale golului de uşă, (punctul

Ⅱ

), precum şi

pe marginea superioară a golului de uşă (punctul

Ⅲ

).

d

2 m

– Rotiţi aparatul de măsură la 180° şi reglaţi-l pe partea

cealaltă a golului de uşă direct sub punctul

Ⅱ

. Lăsaţi

aparatul de măsură să se niveleze şi îndreptaţi linia laser
verticală astfel încât mijlocul acesteia să traverseze exact
punctele

Ⅰ

 şi

Ⅱ

.

– Marcaţi ca punct

Ⅳ

 mijlocul liniei laser de pe muchia

superioară a golului de uşă.

– Diferenţa

d

 dintre punctele

Ⅲ

 şi

Ⅳ

 marcate reprezintă

abaterea efectivă a aparatului de măsură pe verticală.

– Măsuraţi înălţimea golului de uşă.
Abaterea maximă admisă se calculează după cum urmează:
dublul înălţimii golului de uşă ×

0,3

 mm/m

De exemplu: La o înălţime de

2

 m a golului de uşă, abaterea
