10

 | Deutsch

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

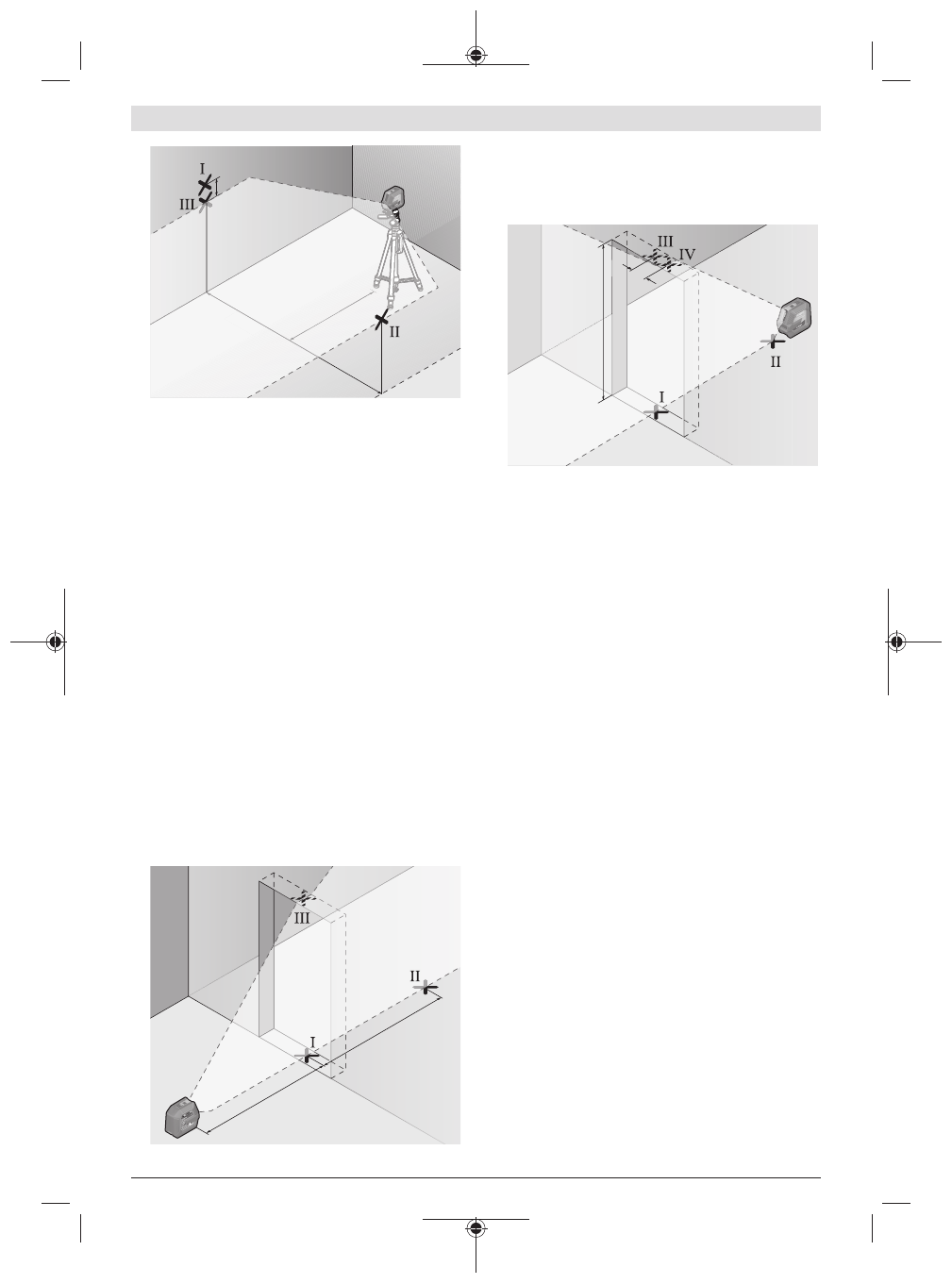

– Stellen Sie das Messwerkzeug um 180° gedreht in 5 m

Entfernung auf und lassen Sie es einnivellieren.

– Richten Sie das Messwerkzeug in der Höhe so aus (mithil-

fe des Stativs oder gegebenenfalls durch Unterlegen),
dass die Mitte der Laserlinie genau den zuvor markierten
Punkt

Ⅱ

 auf Wand B trifft.

– Markieren Sie auf der Wand A die Mitte der Laserlinie als

Punkt

Ⅲ

 (senkrecht über bzw. unter dem Punkt

Ⅰ

).

– Die Differenz

d

 der beiden markierten Punkte

Ⅰ

 und

Ⅲ

 auf

der Wand A ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Waagerechten.

Auf der Messstrecke von 2 ×

5

 m =

10

 m beträgt die maximal

zulässige Abweichung:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Die Differenz

d

 zwischen den

Punkten

Ⅰ

 und

Ⅲ

 darf folglich höchstens

3

 mm betragen.

Nivelliergenauigkeit der senkrechten Linie überprüfen

Für die Überprüfung benötigen Sie eine Türöffnung, bei der
(auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m
Platz sind.
– Stellen Sie das Messwerkzeug in 2,5 m Entfernung von

der Türöffnung auf festem, ebenem Grund auf (nicht auf
einem Stativ). Schalten Sie das Messwerkzeug ein und
wählen Sie Vertikalbetrieb. Richten Sie die Laserlinie auf
die Türöffnung und lassen Sie das Messwerkzeug einni-
vellieren.

2,5 m

2,5 m

– Markieren Sie die Mitte der senkrechten Laserlinie am Bo-

den der Türöffnung (Punkt

Ⅰ

), in 5 m Entfernung auf der

anderen Seite der Türöffnung (Punkt

Ⅱ

) sowie am oberen

Rand der Türöffnung (Punkt

Ⅲ

).

d

2 m

– Drehen Sie das Messwerkzeug um 180° und stellen Sie es

auf der anderen Seite der Türöffnung direkt hinter den
Punkt

Ⅱ

. Lassen Sie das Messwerkzeug einnivellieren und

richten Sie die senkrechte Laserlinie so aus, dass ihre Mit-
te genau durch die Punkte

Ⅰ

 und

Ⅱ

 verläuft.

– Markieren Sie die Mitte der Laserlinie am oberen Rand

der Türöffnung als Punkt

Ⅳ

.

– Die Differenz

d

 der beiden markierten Punkte

Ⅲ

 und

Ⅳ

ergibt die tatsächliche Abweichung des Messwerkzeugs
von der Senkrechten.

– Messen Sie die Höhe der Türöffnung.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelte Höhe der Türöffnung ×

0,3

 mm/m

Beispiel: Bei einer Höhe der Türöffnung von

2

 m darf die ma-

ximale Abweichung
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm betragen. Die Punkte

Ⅲ

und

Ⅳ

 dürfen folglich höchstens

1,2

 mm auseinander lie-

gen.

Arbeitshinweise

u

Verwenden Sie immer nur die Mitte der Laserlinie zum
Markieren.

 Die Breite der Laserlinie ändert sich mit der

Entfernung.

Arbeiten mit der Halterung LB 10 (siehe Bilder E−H)

Mithilfe der Halterung

(10)

 können Sie das Messwerkzeug

an senkrechten Flächen oder magnetisierbaren Materialien
befestigen. In Kombination mit der Deckenklammer

(14)

kann das Messwerkzeug auch in der Höhe ausgerichtet wer-
den.
Setzen Sie das Messwerkzeug mit der 1/4"-Stativaufnah-
me

(5)

 auf die 1/4"-Schraube

(11)

 der Halterung und

schrauben Sie es fest.

Befestigungsmöglichkeiten der Halterung

(10)

:

– mit einer handelsüblichen Befestigungsschraube durch

das Schraubloch

(13)

 an einer Trockenmauer oder Holz

(siehe Bild

F

),

– mit den Magneten

(12)

 an metallischen Oberflächen (sie-

he Bild

G

),
