Svensk |

61

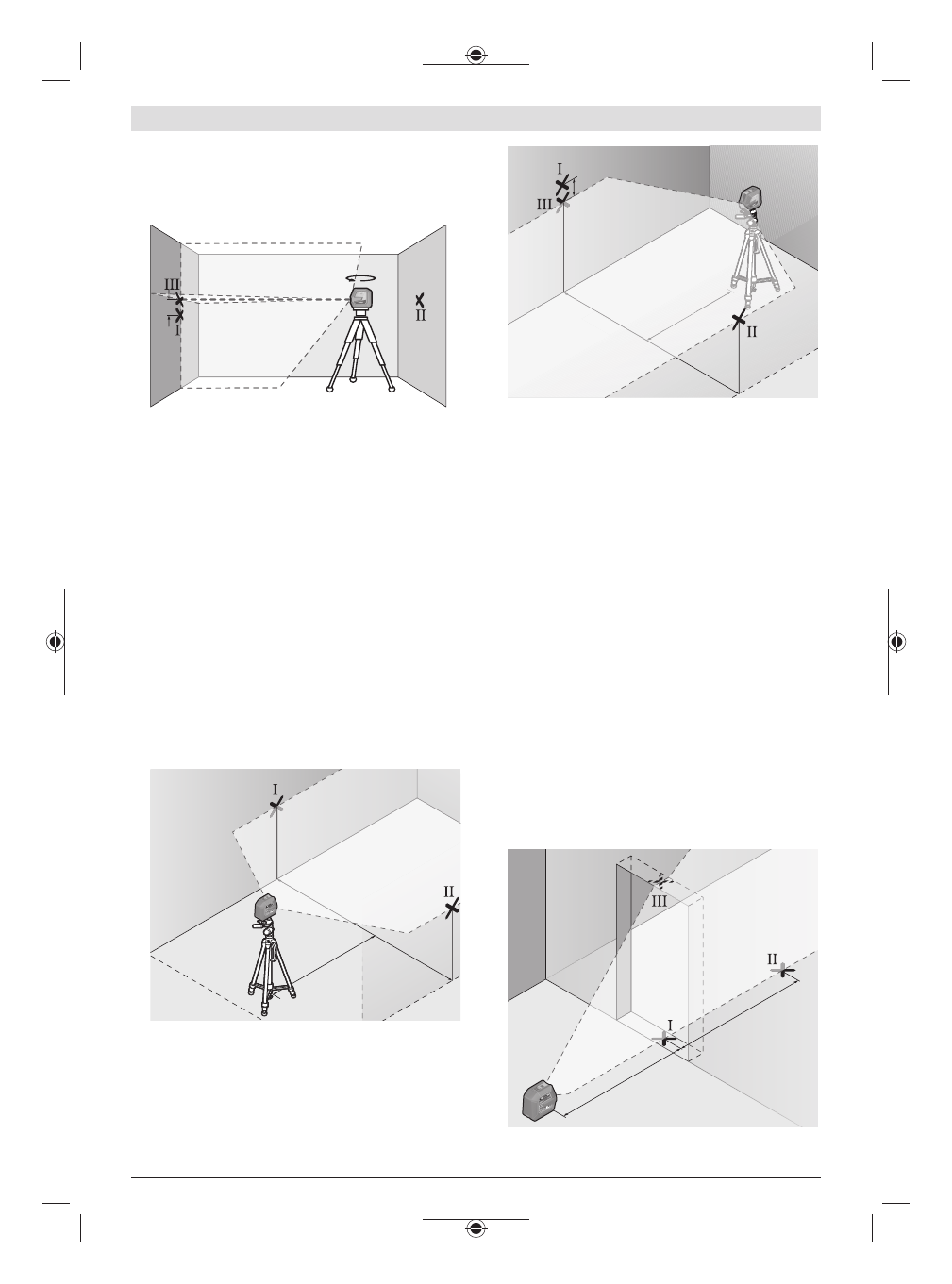

– Rikta in mätinstrumentet i höjden (med hjälp av stativet

eller eventuellt med underlag), så att laserlinjernas
krysspunkt träffar precis på tidigare markerad punkt

Ⅱ

 på

vägg B.

d

180°

A

B

– Vrid mätinstrumentet i 180° utan att ändra höjden. Rikta

in det på vägg A så att den lodräta laserlinjen löper genom
den tidigare markerade punkten

Ⅰ

. Låt mätinstrumentet

nivelleras och markera krysspunkten för laserlinjerna på
vägg A (punkt

Ⅲ

).

– Differensen

d

 mellan de båda markerade punkterna

Ⅰ

 och

Ⅲ

 på vägg A utgör den faktiska höjdavvikelsen hos

mätinstrumentet.

Vid en mätsträcka på 2 ×

5

 m =

10

 m uppgår den maximalt

tillåtna avvikelsen:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Differensen

d

 mellan

punkterna

Ⅰ

 och

Ⅲ

 får därför vara max

3

 mm.

Kontrollera nivelleringsprecisionen hos den vågräta
linjen

För kontrollen behöver du en fri ytan på ca. 5 ×

5

 m.

– Montera mätinstrumentet mellan väggarna A och B på ett

stativ eller ställ det på ett fast, jämnt underlag. Slå på
mätinstrumentet och välj horisontell drift. Låt
mätverktyget nivellera.

2,5 m

5,0 m

A

B

– Markera mitten av laserlinjen (punkt I på vägg A och punkt

II på vägg B) 2,5 m från mätverktyget på båda väggar.

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– Ställ in mätverktyget vridet 180° på 5 m avstånd och låt

nivellera in det.

– Rikta in mätinstrumentet i höjden (med hjälp av stativet

eller eventuellt med underlag), så att laserlinjernas
krysspunkt träffar precis på tidigare markerad punkt

Ⅱ

 på

vägg B.

– Markera mitten av laserlinjen på vägg A som punkt III

(lodrät över resp. under punkt

Ⅰ

).

– Differensen

d

 mellan de båda markerade punkterna

Ⅰ

 och

Ⅲ

 på vägg A utgör den faktiska avvikelsen från vågrät hos

mätinstrumentet.

På mätsträckan på 2 ×

5

 m =

10

 m uppgår den maximalt

tillåtna avvikelsen:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Differensen

d

 mellan

punkterna

Ⅰ

 och

Ⅲ

 får därför vara max

3

 mm.

Kontrollera nivelleringsprecisionen hos den lodräta
linjen

För kontroll behövs en dörröppning (på fast underlag) med
minst 2,5 m plats på båda sidor om dörren.
– Ställ mätinstrumentet med 2,5 m avstånd till

dörröppningen på jämnt, fast underlag (inte på ett stativ).
Slå på mätinstrumentet och välj vertikaldrift. Rikta in
laserlinjen på dörröppningen och låt nivellera in
mätverktyget.

2,5 m

2,5 m
