Latviešu |

175

2,5 m

2,5 m

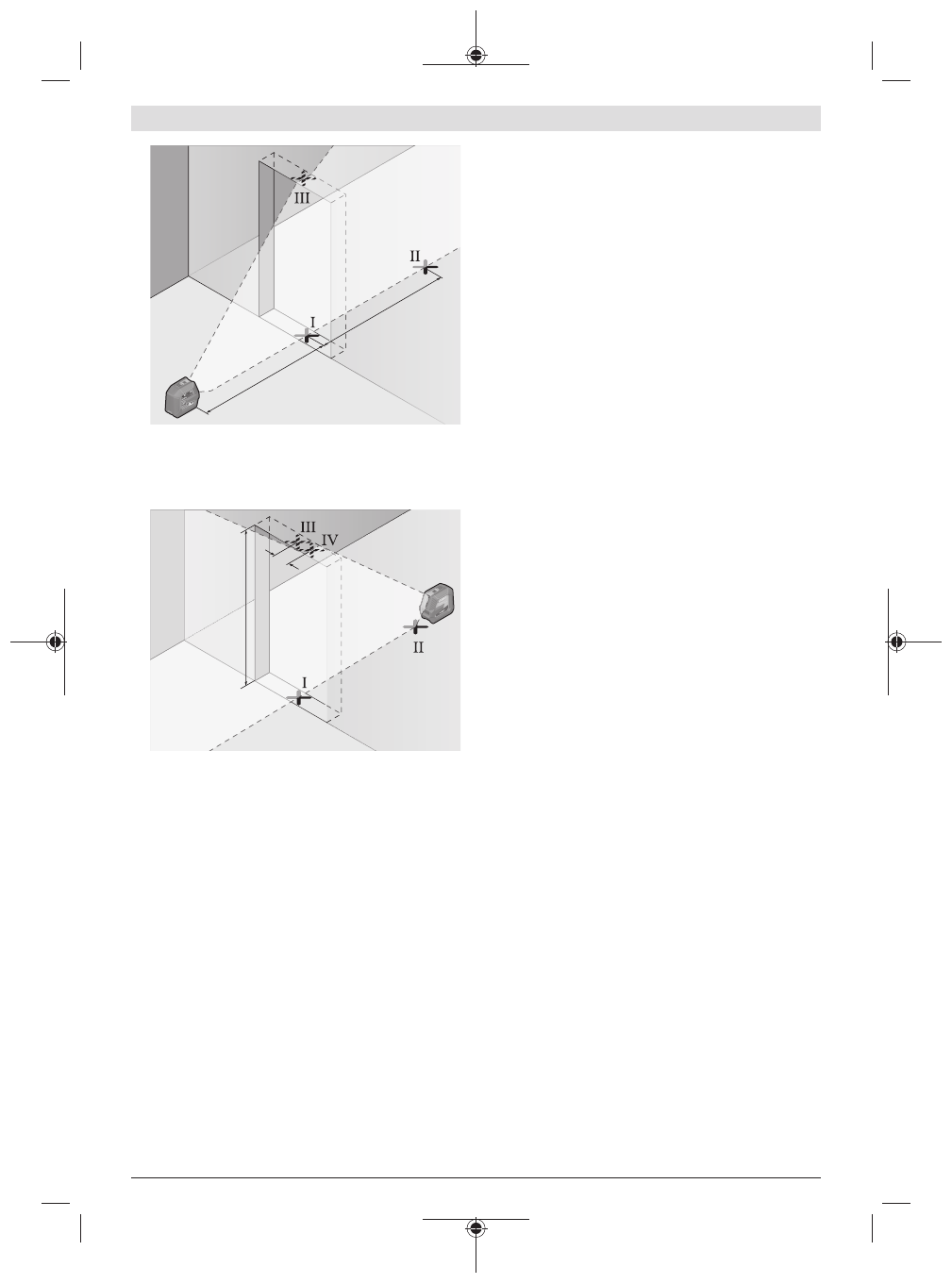

– Atzīmējiet lāzera stara veidotās vertikālās līnijas

viduspunktu uz durvju atvēruma grīdas (punkts I), 5 m
attālumā durvju atvēruma otrā pusē (punkts II), kā arī uz
durvju atvēruma augšējās malas (punkts III).

d

2 m

– Pagrieziet mērinstrumentu par 180° un novietojiet to

durvju atvēruma otrā pusē, tieši aiz punkta II. Nogaidiet,
līdz beidzas mērinstrumenta pašizlīdzināšanās process,
un pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai
tās vidus precīzi šķērsotu punktus I un II.

– Iezīmējiet lāzera stara veidotās līnijas vidu uz durvju

atvēruma augšējās malas kā punktu

Ⅳ

.

– Attālums

d

 starp abiem iezīmētajiem punktiem III un IV ir

vienāds ar mērinstrumenta lāzera stara veidotās
vertikālās līnijas faktisko nolieci no vertikāles.

– Izmēriet durvju atvēruma augstumu.
Maksimālo pieļaujamo nolieci var aprēķināt šādi:
divkāršs durvju atvēruma augstums ×

0,3

 mm/m

Piemērs: pie durvju atvēruma augstuma

2

 m maksimālā

pieļaujamā noliece ir šāda:
2 ×

2

 m × ±

0,3

 mm/m = ±

1,2

 mm. No tā izriet, ka attālums

starp punktiem

Ⅲ

 un

Ⅳ

 nedrīkst pārsniegt

1,2

 mm.

Norādījumi darbam

u

Vienmēr veidojiet atzīmes uz lāzera stara veidotās
līnijas viduslīnijas.

 Lāzera staru veidoto līniju platums

mainās atkarībā no to projicēšanas attāluma.

Darbs ar turētāju LB 10 (skatīt attēlus E−H)

Ar turētāja

(10)

 palīdzību mērinstrumentu var piestiprināt

pie vertikālām virsmām vai magnetizējamiem materiāliem.
Kopā ar turētāju stiprināšanai pie griestiem

(14)

 iespējams

regulēt arī mērinstrumenta augstumu.
Mērinstrumentu ar 1/4" statīva turētāju

(5)

 uzlieciet uz

turētāja 1/4" skrūves

(11)

 un pieskrūvējiet.

Turētāja stiprināšanas iespējas

(10)

:

– ar standarta stiprināšanas skrūvi skrūves caurumā

(13)

sausajā mūrī vai kokā (skatīt attēlu

F

),

– ar magnētiem

(12)

 pie metāliskām virsmām (skatīt

attēlu

G

),

– ar turētāju stiprināšanai pie griestiem

(14)

 uz griestu

līstēm (skatīt attēlu

H

).

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet
turētāju

(10)

.

Darbs ar lāzera mērķplāksni

Lāzera mērķplāksne

(20)

 ļauj uzlabot lāzera staru redzamību

nelabvēlīgos darba apstākļos un lielā attālumā.
Lāzera mērķplāksnes

(20)

 atstarojošā puse uzlabo lāzera

staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs
līnijas ir izšķiramas arī no aizmugures.

Darbs ar statīvu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta
mērinstrumenta stabilai nostiprināšanai. Novietojiet
mērinstrumentu uz statīva tā, lai tā vītne

(5)

 atrastos pret

statīva

(15)

 vai tirdzniecībā pieejama fotostatīva 1/4"

stiprinājuma skrūvi. Stingri pieskrūvējiet mērinstrumentu ar
statīva stiprinājuma skrūvi.
Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet
statīvu.

Nostiprināšana ar universālā turētāja palīdzību
(papildpiederums) (attēls K)

Ar universālā turētāja

(17)

 palīdzību mērinstrumentu var

nostiprināt, piemēram, uz stateniskām virsmām, caurulēm
vai magnētiskiem materiāliem. Universālais turētājs ir
izmantojams arī kā uz zemes novietojams statīvs, atvieglojot
mērinstrumenta nostiprināšanu vēlamajā augstumā.
Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet
universālo turētāju

(17)

.

Darbs ar pagriežamo turētāju (piederums)

Ar pagriežamā turētāja

(18)

 varat pagriezt mērinstrumentu

par 360°. Tas dod iespēju vienkārši izlīdzināt lāzera staru
veidotās līnijas, nemainot mērinstrumenta stāvokli.
Pagriežamo turētāju

(18)

 varat izmantot kā grīdas statīvu,

mērinstrumentu ar to pieskrūvēt pie vertikālām virsmām,
mērinstrumentu ar magnētu palīdzību

(12)

 piestiprināt pie

metāliskām virsmām vai ar turētāju stiprināšanai pie
griestiem

(14)

 piestiprināt pie griestu līstēm.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet
turētāju

(18)

.

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu,
tāpēc lāzera stars acīm liekas spilgtāks.
