50

 | Nederlands

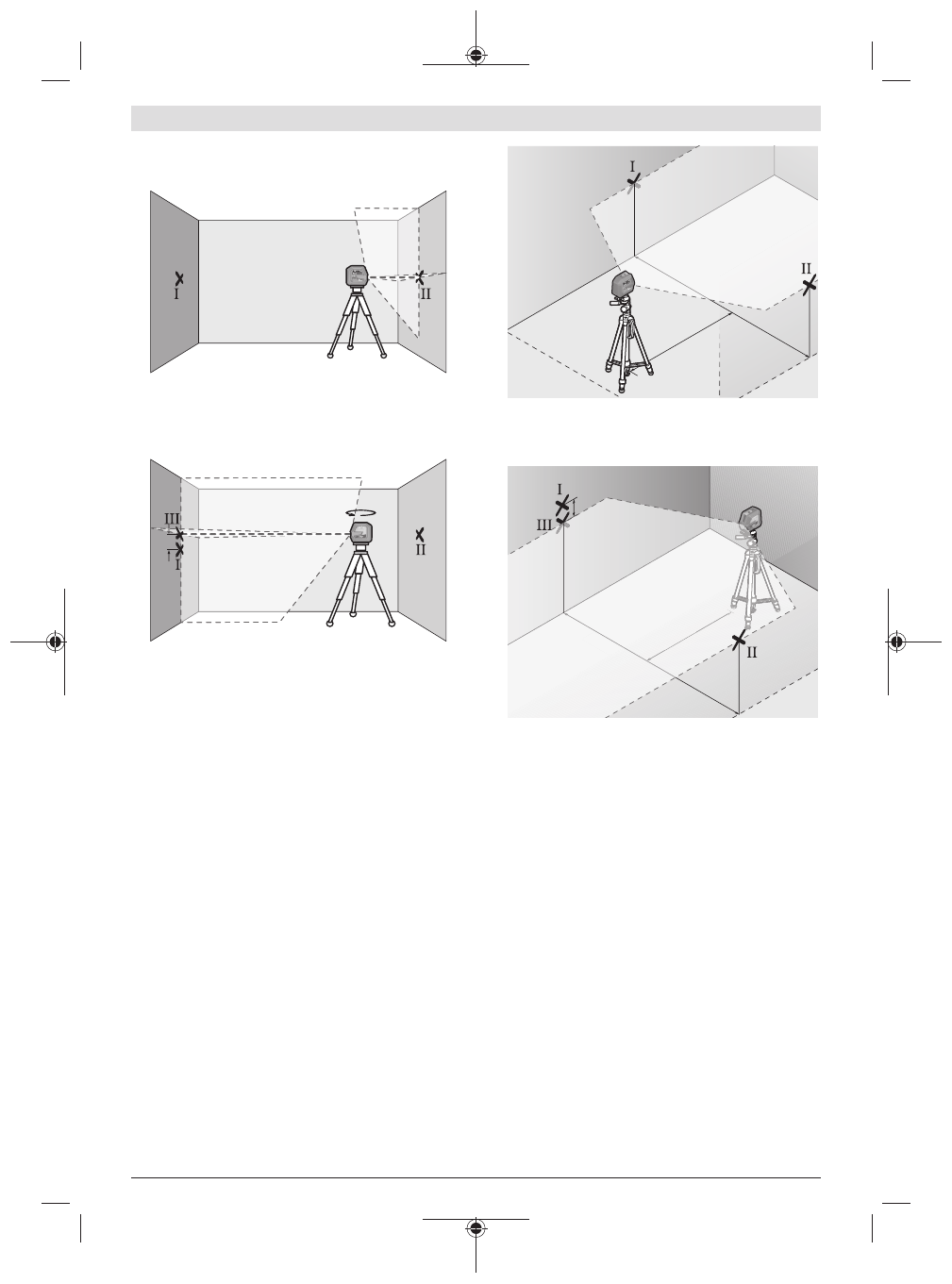

– Plaats het meetgereedschap– zonder het te draaien –

dicht bij wand B, inschakelen en laat het zich nivelleren.

A

B

– Het meetgereedschap zodanig in de hoogte uitlijnen (met

het statief of eventueel door onderlegmateriaal), dat het
kruispunt van de laserlijnen exact het eerder gemarkeer-
de punt

Ⅱ

 op wand B raakt.

d

180°

A

B

– Draai het meetgereedschap 180°, zonder de hoogte te

wijzigen. Het zodanig op de wand A richten, dat de verti-
cale laserlijn door het eerder gemarkeerde punt

Ⅰ

 loopt.

Laat het meetapparaat zich nivelleren en markeer het
kruispunt van de laserlijnen op de wand A (punt

Ⅲ

).

– Het verschil

d

 van de beide gemarkeerde punten

Ⅰ

 en

Ⅲ

op de wand A geeft de werkelijke hoogteafwijking van het
meetgereedschap.

Op het meettraject van 2 ×

5

 m =

10

 m bedraagt de maxi-

maal toegestane afwijking:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Het verschil

d

 tussen de pun-

ten

Ⅰ

 en

Ⅲ

 mag dus maximaal

3

 mm bedragen.

Nivelleernauwkeurigheid van de horizontale lijn
controleren

Voor de controle heeft u een vrij vlak van ca. 5 ×

5

 m nodig.

– Monteer het meetgereedschap in het midden tussen de

muren A en B op een statief of zet het op een stevige,
vlakke ondergrond. Schakel het meetgereedschap in en
kies horizontale modus. Laat het meetgereedschap nivel-
leren.

2,5 m

5,0 m

A

B

– Markeer op een afstand van 2,5 m van het meetgereed-

schap op beide muren het midden van de laserlijn (punt

Ⅰ

op muur A en punt

Ⅱ

 op muur B).

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– Plaats het meetgereedschap 180° gedraaid op een af-

stand van 5 m en laat het nivelleren.

– Lijn het meetgereedschap in hoogte zodanig uit (met be-

hulp van het statief of eventueel door onderlegmateriaal)
dat het midden van de laserlijn precies het tevoren ge-
markeerde punt

Ⅱ

 op muur B raakt.

– Markeer op muur A het midden van de laserlijn als punt

Ⅲ

(verticaal boven of onder punt

Ⅰ

).

– Het verschil

d

 van de beide gemarkeerde punten

Ⅰ

 en

Ⅲ

op de muur A levert de daadwerkelijke afwijking van het
meetgereedschap van de horizontale lijn op.

Op het meettraject van 2 ×

5

 m =

10

 m bedraagt de maxi-

maal toegestane afwijking:

10

 m × ±

0,3

 mm/m = ±

3

 mm. Het verschil

d

 tussen de pun-

ten

Ⅰ

 en

Ⅲ

 mag dus maximaal

3

 mm bedragen.

Nivelleernauwkeurigheid van de verticale lijn
controleren

Voor de controle heeft u een deuropening nodig met (op een
stabiele ondergrond) aan beide zijden van de deur minstens
2,5 meter ruimte.
– Zet het meetgereedschap op 2,5 meter afstand van de

deuropening op een stevige, vlakke ondergrond (niet op
een statief). Schakel het meetgereedschap in en kies ver-
