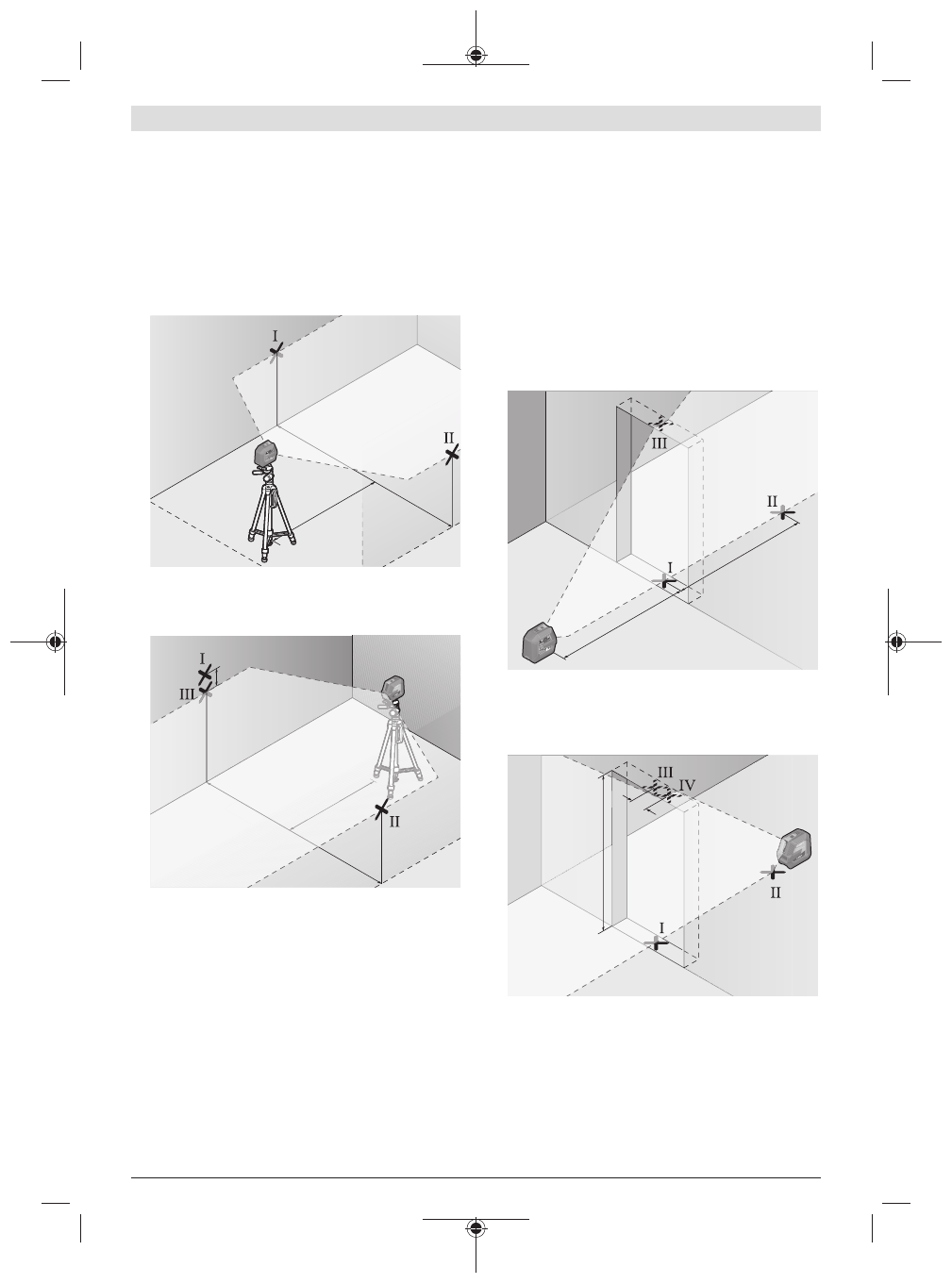

Comprobación de la exactitud de nivelación de la línea
horizontal

Para la comprobación se requiere una superficie libre de
aprox. 5 ×

5

 m.

– Coloque el aparato de medición en el centro entre las pa-

redes A y B montándolo sobre un trípode, o colocándolo
sobre un firme consistente y plano. Conecte la herramien-
ta de medición y seleccione el modo de operación hori-
zontal. Deje que se nivele el aparato de medición.

2,5 m

5,0 m

A

B

– A una distancia de 2,5 m del aparato de medición, mar-

que en ambas paredes el centro de la línea láser (punto

Ⅰ

en pared A y punto

Ⅱ

 en pared B).

2,5 m

d

5,0 m

2,

5 m

5,0 m

0 m

A

B

– Coloque el aparato de medición girado en 180° a una dis-

tancia de 5 m y deje que se nivele.

– Alinee el aparato de medición en la altura (con la ayuda

del trípode o de apoyos si es necesario), de modo que el
centro de la línea láser quede exactamente en el punto

Ⅱ

marcado previamente en la pared B.

– Marque en la pared A el centro de la línea láser como pun-

to

Ⅲ

 (verticalmente sobre o debajo del punto

Ⅰ

).

– La diferencia

d

 de ambos puntos

Ⅰ

 y

Ⅲ

 marcados sobre la

pared A es la desviación real del aparato de medición de
la horizontal.

En un recorrido de medición de 2 ×

5

 m =

10

 m, la divergen-

cia máxima admisible asciende a:

10

 m × ±

0,3

 mm/m = ±

3

 mm. La diferencia

d

 entre los pun-

tos

Ⅰ

 y

Ⅲ

 debe ascender por consiguiente a como máximo

3

 mm.

Comprobación de la exactitud de nivelación de la línea
vertical

Para la comprobación se requiere el vano de una puerta, de-
biéndose disponer de un espacio mínimo antes y después
del mismo de 2,5 m sobre un firme consistente.
– Coloque el aparato de medición sobre un plano firme y

consistente (sin emplear un trípode) a una separación de
2,5 m respecto al vano de la puerta. Conecte la herra-
mienta de medición y seleccione el modo de operación
vertical. Alinee la línea láser sobre la abertura de puerta y
deje que se nivele el aparato de medición.

2,5 m

2,5 m

– Marque el centro de la línea láser vertical en el piso de la

abertura de puerta (punto

Ⅰ

), a 5 m de distancia al otro la-

do de la abertura de puerta (punto

Ⅱ

) así como en el mar-

gen superior de la abertura de puerta (punto

Ⅲ

).

d

2 m

– Gire el aparato de medición en 180° y colóquelo en el

otro lado de la abertura de puerta directamente detrás
del punto

Ⅱ

. Deje que se nivele el aparato de medición y

alinee la línea láser vertical de manera que su centro pase
exactamente por los puntos I y II.

– Marque el centro de la línea láser en el margen superior

de la abertura de puerta como punto

Ⅳ

.

– La diferencia

d

 de ambos puntos

Ⅲ

 y

Ⅳ

 marcados es la

desviación de la vertical real del aparato de medición.
