 Português |

73

Bosch Power Tools

1 609 92A 0XM | (5.12.14)

Serrar com movimento de tracção

– Para cortes com ajuda do dispositivo de tracção

25

 (peças

largas), deverá soltar o parafuso de fixação

31

, caso esti-

ver apertado.

– Fixar a peça a ser trabalhada de acordo com as dimensões.
– Ajustar o ângulo de meia-esquadria desejado.
– Afastar o braço da ferramenta do carril limitador

20

, até a

lâmina de serra estar na frente da peça a ser trabalhada.

– Ligar a ferramenta eléctrica.
– Premir o botão

8

 e conduzir o braço da ferramenta, com o

punho

7

, lentamente para baixo.

– Premir então o braço da ferramenta no sentido do carril li-

mitador

20

 e serrar a peça com avanço uniforme.

– Desligar a ferramenta eléctrica e aguardar até a lâmina de

serra estar completamente parada.

– Conduzir lentamente o braço da ferramenta para cima.

Serrar peças com o mesmo comprimento (veja figura Q)

Para serrar facilmente peças do mesmo comprimento é pos-
sível utilizar um esbarro longitudinal

37

.

O esbarro longitudinal pode ser montado de ambos os lados
da extensão da mesa de serra

38

.

– Soltar o parafuso de travamento

36

 e bascular o esbarro

longitudinal

37

 sobre o parafuso de aperto

56

.

– Reapertar o parafuso de travamento

36

.

– Ajustar a extensão da mesa de serra

38

 no comprimento

desejado (veja “Alongar a mesa de serra”, página 70).

Ajustar o esbarro de profundidade (serrar ranhuras)
(veja figura R)

O limitador de profundidade deve ser ajustado, se desejar
serrar uma ranhura.

– Premir a alavanca de travamento

43

 e deslocar o braço da

ferramenta para a posição desejada.

– Premir o botão

57

.

– Deslocar o parafuso de ajuste

29

 até a extremidade do pa-

rafuso entrar em contacto com o limitador de profundida-
de

58

.

– Soltar novamente o botão

57

.

– Conduzir lentamente o braço da ferramenta para cima.

Peças especiais

Ao serrar peças curvadas ou redondas é necessário fixá-las
firmemente, de modo que não possam se movimentar. Na li-
nha de corte não deve haver fendas entres a peça a ser traba-
lhada, o carril limitador e a mesa de serrar.

Se necessário, deverão ser fabricados suportes especiais.

Trabalhar tramelas perfiladas (tramelas de soalho e de tecto)

Tramelas perfiladas podem ser trabalhadas de duas maneiras:

– encostadas contra o carril limitador,
– apoiadas de forma plana sobre a mesa de serrar.

Além disso, é possível executar cortes com ou sem movimen-
to de tracção, independente da largura da tramela perfilada.

Sempre deverá testar o ângulo de meia-esquadria ajustado
num pedaço de madeira que for deitar fora.

Tramelas de soalho

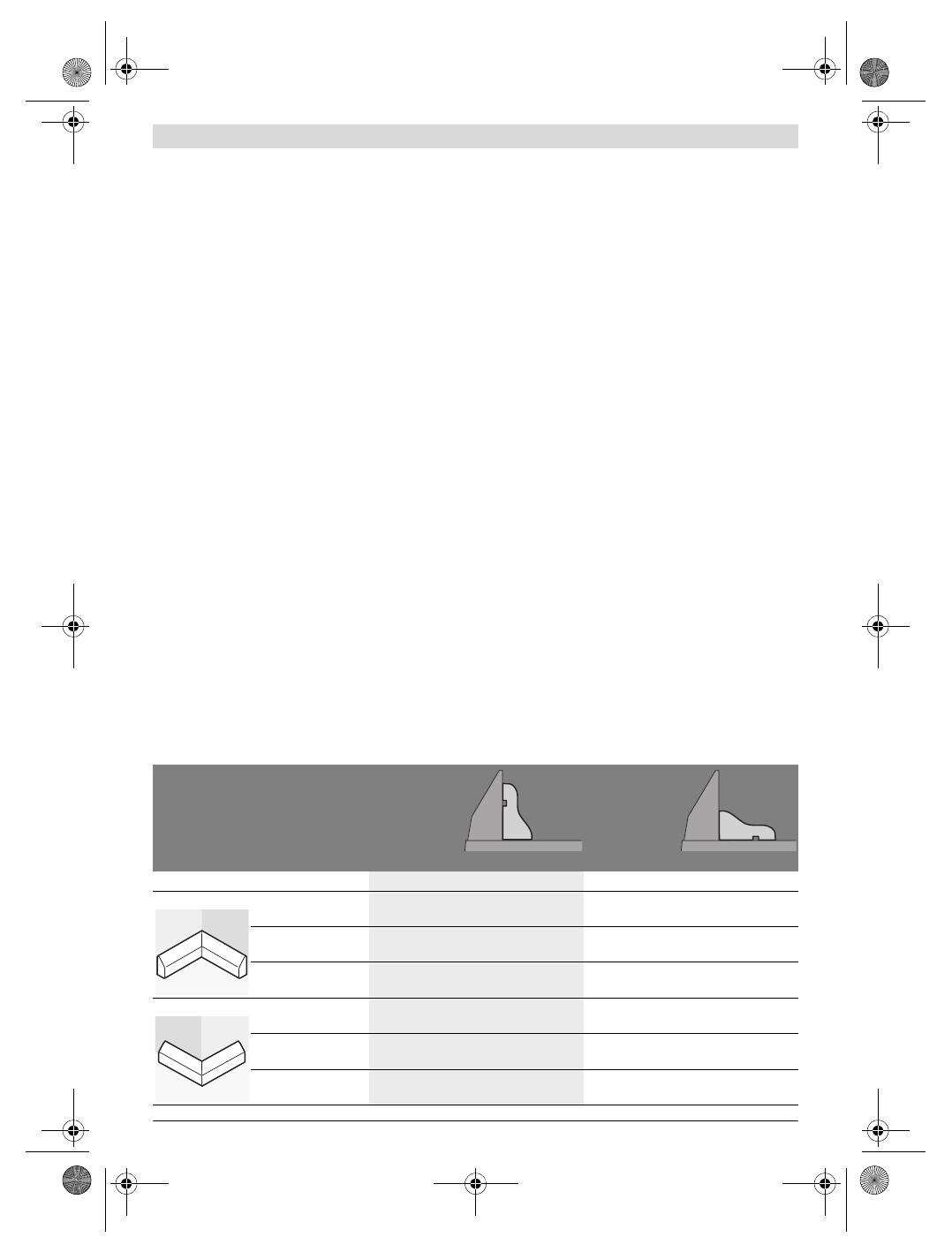

A tabela a seguir contém indicações para o trabalho em tramelas de soalho.

Ajustes

encostado no
carril
limitador

apoiadas de
forma plana
sobre a mesa
de serrar

Ângulo de meia-esquadria vertical

0 °

45 °

Tramela de soalho

lado esquerdo

lado direito

lado esquerdo

lado direito

Canto interior

Ângulo de meia-es-
quadria horizontal

45 ° esquerda

45 ° direita

0 °

0 °

Posicionamento da
peça a ser trabalhada

Canto inferior da

mesa de serrar

Canto inferior da

mesa de serrar

Canto superior no

carril limitador

Canto inferior no

carril limitador

A peça a ser trabalha-
da se encontra ...

... no lado esquerdo

do corte

... no lado direito do

corte

... no lado esquerdo

do corte

... no lado esquerdo

do corte

Canto exterior

Ângulo de meia-es-
quadria horizontal

45 ° direita

45 ° esquerda

0 °

0 °

Posicionamento da
peça a ser trabalhada

Canto inferior da

mesa de serrar

Canto inferior da

mesa de serrar

Canto inferior no

carril limitador

Canto superior no

carril limitador

A peça a ser trabalha-
da se encontra ...

... no lado direito do

corte

... no lado esquerdo

do corte

... no lado direito do

corte

... no lado direito do

corte
