182

 | Polski

1 609 92A 0XM | (5.12.14)

Bosch Power Tools

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i
przepisy.

Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie prą-
dem, pożar i/lub ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem stacjonarnym, przezna-
czonym do wzdłużnego i poprzecznego cięcia drewna po linii
prostej. Możliwe jest przy tym tworzenie poziomych kątów
uciosu  –  od – 52 ° do +60 °, i pionowych  –  od 47 ° (lewostron-
ne) do 47 ° (prawostronne).
Moc elektronarzędzia dostosowana jest do cięcia zarówno
miękkiego jak i twardego drewna.

Elektronarzędzie nie jest przystosowane do cięcia aluminium
innych metali nieżelaznych.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi
się do rysunku elektronarzędzia na stronie graficznej.

1

Worek na pył

2

Klucz sześciokątny (1,5 mm)

3

Klucz szczękowy (17 mm; 10 mm)

4

Uchwyt transportowy (przód)

5

Zacisk rękojeści

6

Uchwyt do przestawiania stopnia nachylenia rękojeści

7

Uchwyt

8

Przycisk do zwalniania dźwigni blokującej

43

9

Tarcza pilarska

10

Osłona wahliwa (dolna)

11

Rolka ślizgowa

12

Podkładka

13

Klamra mocująca

14

Gałka nastawcza dla dowolnych kątów uciosu (poziom)

15

Dźwignia wstępnego ustawiania kątów uciosu (poziom)

16

Uchwyt mocujący dla dowolnych kątów uciosu (pion)

17

Nacięcia dla standardowych kątów uciosu

18

Stół pilarski

19

Otwory montażu

20

Ogranicznik cięcia

21

Przedłużka ogranicznika cięcia

22

Śruba ustalająca przedłużki szyny oporowej

23

Ścisk jednoręczny

24

Wskaźnik kąta cięcia (pionowy) dla zakresu kąta uciosu
z prawej strony

25

Przyciągarka

26

Uchwyt na przewód sieciowy

27

Włącznik/wyłącznik

28

Zabezpieczenie transportowe

29

Śruba regulacyjna ogranicznika głębokości

30

Uchwyt transportowy (tył)

31

Śruba mocująca przyciągarki

32

Skala dla kątów uciosu (pion)

33

Wskaźnik kąta cięcia (pionowy) dla zakresu kąta uciosu z
lewej strony

34

Gałka nastawcza dla kąta cięcia 33,9 ° (pionowo)

35

Klucz nasadowy (14 mm)/klucz imbusowy (4 mm)/
wkrętak krzyżowy

36

Śruba mocująca ogranicznika długości

37

Ogranicznik długości

38

Przedłużka stołu pilarskiego

39

Element zaciskowy przedłużki stołu pilarskiego

40

Skala dla kątów uciosu (poziom)

41

Gałka do regulacji zakresów kąta uciosu (w pionie)

42

Blokada wrzeciona

43

Dźwignia blokująca

44

Przystawka do odsysania pyłu

45

Wyrzut wiórów

 46/47

Śruba z gniazdem krzyżowym (mocowanie osłony
wahliwej)

48

Śruba z łbem sześciokątnym do mocowania tarczy

49

Podkładka

50

Podkładka mocująca

51

Wewnętrzny kołnierz mocujący

52

Otwory na zacisk szybkomocujący

53

Dźwignia ścisku jednoręcznego

54

Pręt gwintowany

55

Śruby podkładki

56

Śruba zaciskowa ogranicznika długości

57

Przycisk do szybkiego przestawiania śruby
regulacyjnej

29

58

Ogranicznik głębokości

 59

–

62

Śruby ustawcze do ustawiania pozycji podstawowej
0 ° (pionowy kąt uciosu)

Położenie dźwigni blokują-
cej, konieczne do unieru-
chomienia głowicy narzę-
dzia podczas ustawiania
pionowego kąta uciosu.

Nie wolno wyrzucać elektronarzędzi do
odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną
2012/19/UE o starych, zużytych narzę-
dziach elektrycznych i elektronicznych i
jej stosowania w prawie krajowym, wyeli-
minowane niezdatne do użycia elektrona-
rzędzia należy zbierać osobno i doprowa-
dzić do ponownego użytkowania zgodne-
go z zasadami ochrony środowiska.

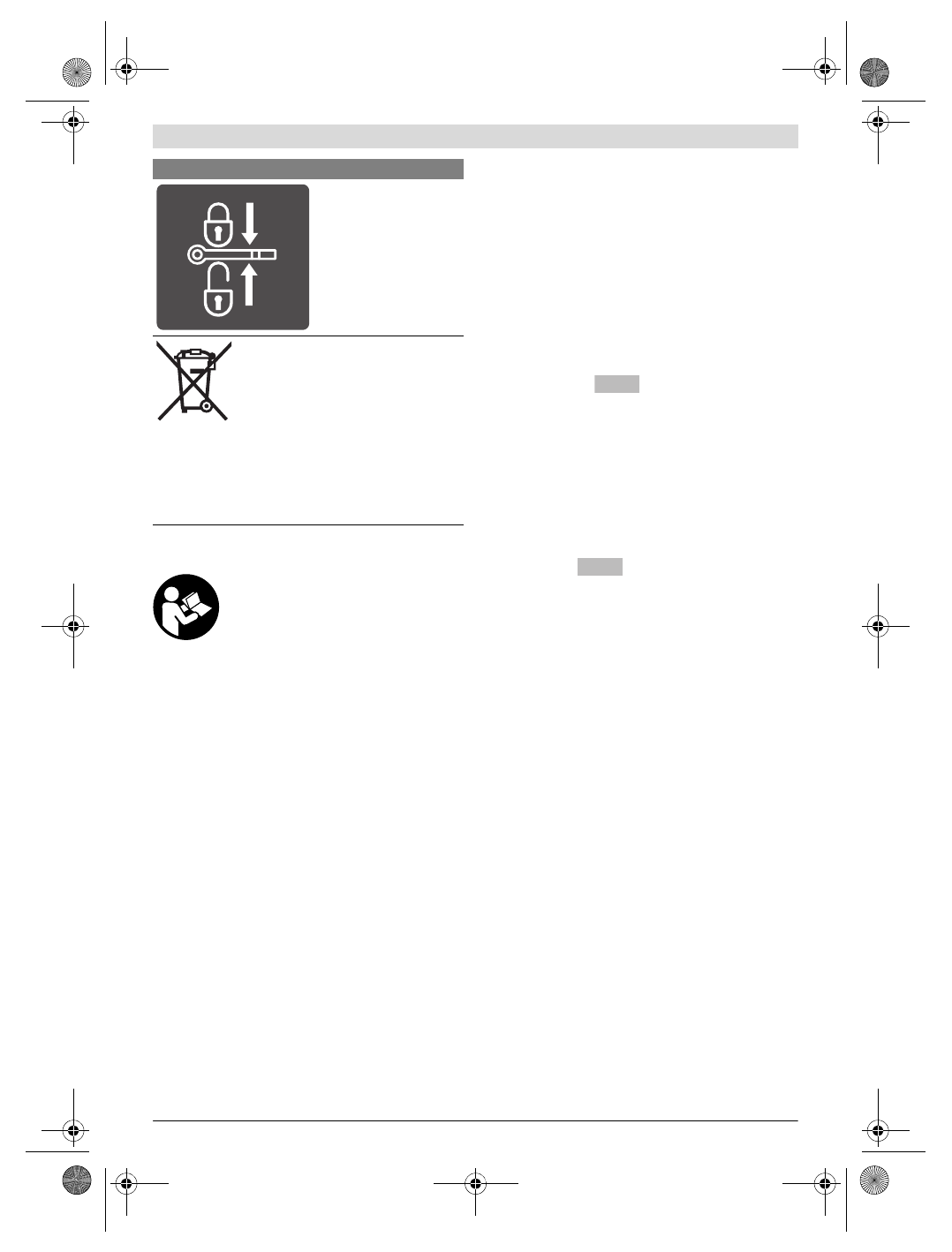

Symbole i ich znaczenia

0 – 45°

45°– 0
