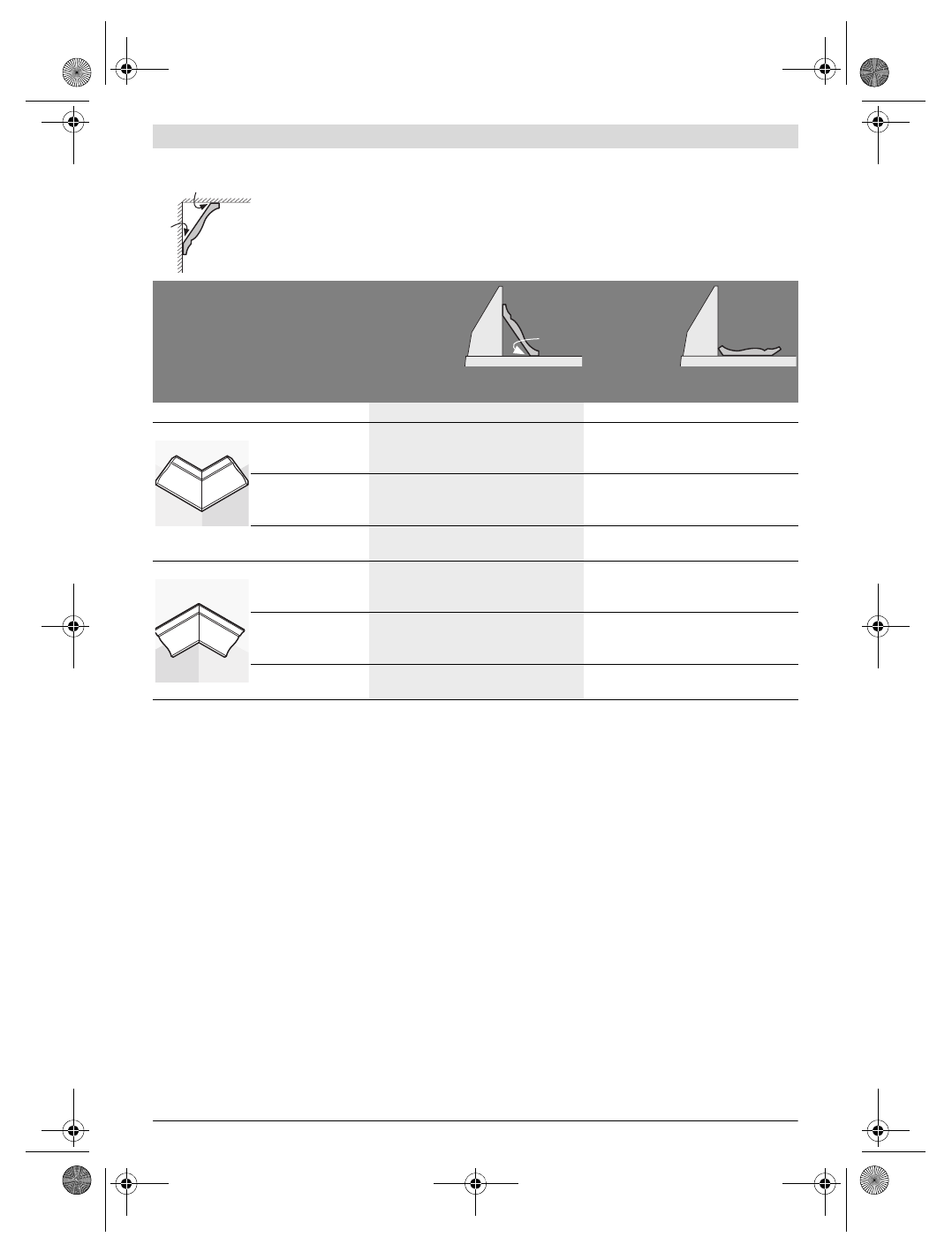

Profiliuotos lubų lentjuostės (pagal JT standartą)

Pagrindinių nustatymų patikrinimas ir
reguliavimas

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prie-
taiso naudojimo turite patikrinti pagrindinius prietaiso nusta-
tymus ir, jei reikia, nustatyti iš naujo.
Norint tai atlikti, reikia turėti patirties ir specialių įrankių.

Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar-
bą atliks greitai ir patikimai.

Įstrižo pjūvio standartinio kampo 0 °
(vertikalioje plokštumoje) nustatymas

– Nustatykite elektrinį įrankį į transportavimo padėtį.
– Sukite pjovimo stalą

18

 iki įpjovos

17

 0 °. Turite jausti, kaip

svirtelė

15

 įsistato į įpjovą.

Patikrinimas:

 (žr. pav. S1)

– Nustatykite kampainį 90 ° kampu ir padėkite jį ant pjovimo

stalo

18

.

Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko

9

plokštumos.

Nustatymas:

 (žr. pav. S2)

– Atlaisvinkite fiksuojamąją rankenėlę

16

.

– Atlaisvinkite reguliavimo varžtus

60

 ir

61

 kartu pateiktu

veržliniu raktu

3

 (10 mm).

– Atlaisvinkite reguliavimo varžtą

62

 (apie 3 sūkius) kartu

pateiktu šešiabriauniu raktu

35

 (4 mm).

– Įsukite arba išsukite reguliavimo varžtą

59

 (10 mm) tiek,

kad kampainio kojelė per visą ilgį priglustų prie pjūklo dis-
ko plokštumos.

– Tvirtai užveržkite fiksuojamąją rankenėlę

16

.

Tada pirmiausia užveržkite reguliavimo varžtą

62

, o po to

reguliavimo varžtus

60

 ir

61

.

Jei nustačius kampo žymekliai

33

 ir

24

 nėra vienoje linijoje su

0 ° žymėmis, esančiomis ant skalės

32

, kartu pateiktu kryžmi-

niu atsuktuvu

35

 atlaisvinkite kampo žymeklio tvirtinamuo-

sius varžtus ir nustatykite kampo žymeklį ties 0 ° žymėmis.

Jei profiliuotas lubų lentjuostes norite apdoroti paguldę jas ant pjovimo stalo, turite nustatyti standar-
tinius įstrižo pjūvio kampus 31,6° (horizontalioje plokštumoje) ir 33,9° (vertikalioje plokštumoje).
Žemiau pateiktoje lentelėje pateiktos nuorodos, kaip apdirbti profiliuotas lubų lentjuostes.

Nustatymai

atrėmus į at-
raminį bėgelį

paguldžius
ant pjovimo
stalo

Įstrižo pjūvio kampas vertikalioje
plokštumoje

0 °

33,9 °

Profiliuota lubų lentjuoste

kairioji pusė

dešinioji pusė

kairioji pusė

dešinioji pusė

Vidinis kraštas

Įstrižo pjūvio kampas
horizontalioje
plokštumoje

45 ° dešinėje

45 ° kairėje

31,6 ° dešinėje

31,6 ° kairėje

Ruošinio padėtis

Apatinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Gatavas ruošinys
yra ...

... pjūvio dešinėje

... pjūvio kairėje

... pjūvio kairėje

... pjūvio kairėje

Išorinis kraštas

Įstrižo pjūvio kampas
horizontalioje
plokštumoje

45 ° kairėje

45 ° dešinėje

31,6 ° kairėje

31,6 ° dešinėje

Ruošinio padėtis

Apatinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas ruošinys
yra ...

... pjūvio dešinėje

... pjūvio kairėje

... pjūvio dešinėje

... pjūvio dešinėje

52°

38°

52°
