 | Slovensky

1 609 92A 0XM | (5.12.14)

Bosch Power Tools

Stropné lišty (podľa normy USA)

Kontrola základného nastavenia a základné
nastavenie

Aby ste si zabezpečili precízne rezy v každom čase, musíte vž-
dy po intenzívnom používaní skontrolovať základné nastave-
nie ručného elektrického náradia a v prípade potreby ho na-
staviť nanovo.
Na takúto prácu potrebujete mať skúsenosti a špeciálne ná-
stroje.

Autorizované servisné stredisko Bosch vykonáva tieto práce
rýchlo a spoľahlivo.

Nastavenie štandardného uhla zošikmenia 0 °
(vertikálneho)

– Dajte ručné elektrické náradie do transportnej polohy.
– Otočte  rezací  stôl

18

 až po zárez

17

 pre uhol 0 °. Páčka

15

musí pritom počuteľne zaskočiť do zárezu.

Prekontrolujte:

 (pozri obrázok S1)

– Nastavte nejaký uhlomer na uhol 90 ° a položte ho na rezací

stôl

18

.

Rameno uhlomera musí lícovať (byť v jednej línii) s pílovým
kotúčom

9

 po celej dĺžke.

Nastavenie:

 (pozri obrázok S2)

– Uvoľnite upínaciu rukoväť

16

.

– Uvoľnite nastavovacie skrutky

60

 a

61

 pomocou vidlicové-

ho kľúča

3

 (10 mm), ktorý je súčasťou základnej výbavy

náradia.

– Uvoľnite  nastavovaciu  skrutku

62

 (o cca 3 obrátky) pomo-

cou kľúča na skrutky s vnútorným šesťhranom

35

 (4 mm),

ktorý je súčasťou základnej výbavy náradia.

– Nastavovaciu skrutku

59

 (10 mm) zaskrutkujte alebo vy-

skrutkujte natoľko, kým bude rameno uhlomera po celej
dĺžke lícovať s pílovým listom.

– Upínaciu rukoväť

16

 opäť utiahnite.

Potom znova dobre utiahnite najprv nastavovaciu skrutku

62

 a potom utiahnite aj nastavovacie skrutky

60

 a

61

.

Ak nie sú ukazovatele uhlov zošikmenia (ručičky)

33

 a

24

 po

nastavení v jednej línii so značkami 0 ° stupnice

32

, uvoľnite

upevňovacie skrutky ukazovateľov uhlov zošikmenia pomocou
krížového skrutkovača

35

, ktorý je súčasťou základnej výbavy,

a ukazovatele (ručičky) uhlov nastavte pozdĺž značiek 0 °.

Nastavenie štandardného uhla zošikmenia 45 °
(vľavo, vertikálne)

– Dajte ručné elektrické náradie do pracovnej polohy.
– Otočte  rezací  stôl

18

 až po zárez

17

 pre uhol 0 °. Páčka

15

musí pritom počuteľne zaskočiť do zárezu.

– Vytiahnite ľavé predĺženie dorazovej lišty

21

 celkom sme-

rom von.

– Uvoľnite upínaciu rukoväť

16

 a rameno nástroja vyklopte

za rukoväť

7

 až na doraz doľava (45 °).

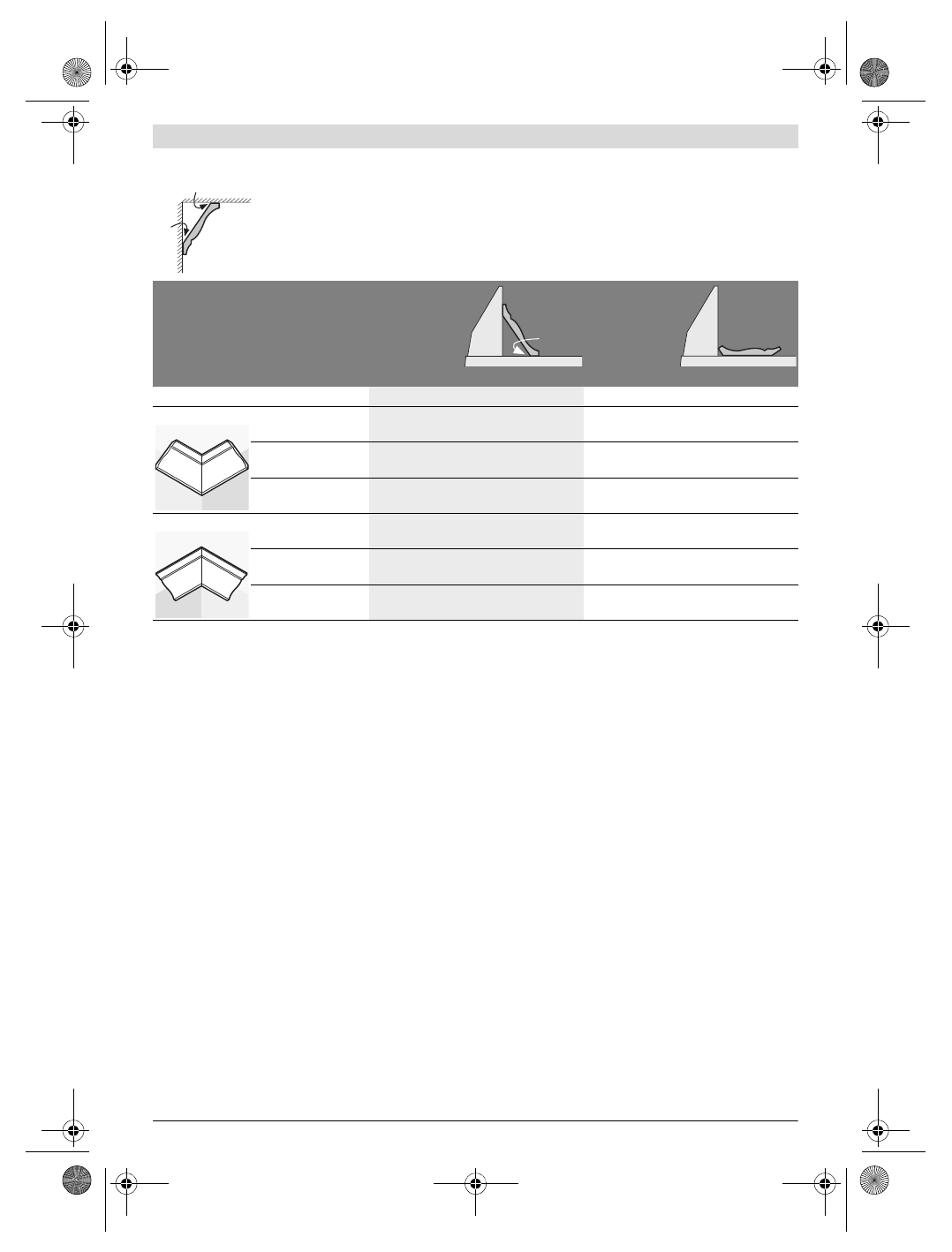

Ak by ste chceli obrábať stropné lišty položením naplocho na rezací stôl, musíte nastaviť štandardné
uhly zošikmenia 31,6° (horizontálne) a 33,9° (vertikálne).
Nasledujúca tabuľka obsahuje pokyny pre obrábanie stropných líšt.

Nastavenia

Nastavenia
proti dorazo-
vej lište

S položením
naplocho na
rezací stôl

vertikálny uhol zošikmenia

0 °

33,9 °

Stropná lišta

ľavá strana

pravá strana

ľavá strana

pravá strana

Vnútorná hrana

Horizontálny uhol
zošikmenia

45 ° vpravo

45 ° vľavo

31,6 ° vpravo

31,6 ° vľavo

Nastavenie polohy
obrobku

Dolná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Horná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Hotový obrobok sa
nachádza ...

... napravo od rezu

... naľavo od rezu

... naľavo od rezu

... naľavo od rezu

Vonkajšia hrana

Horizontálny uhol
zošikmenia

45 ° vľavo

45 ° vpravo

31,6 ° vľavo

31,6 ° vpravo

Nastavenie polohy
obrobku

Dolná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Horná hrana na

dorazovej lište

Hotový obrobok sa
nachádza ...

... napravo od rezu

... naľavo od rezu

... napravo od rezu ... napravo od rezu

52°

38°

52°
