Listwy sufitowe (wg amerykańskich standardów)

Kontrola i wykonywanie ustawień podstawowych

Aby zagwarantować precyzję cięć, należy po intensywnym
użytkowaniu skontrolować i w razie potrzeby poprawić pod-
stawowe ustawienia elektronarzędzia.
Niezbędne jest do tego doświadczenie oraz odpowiednie spe-
cjalistyczne narzędzia.

Autoryzowana placówka serwisowa firmy Bosch przepro-
wadza te prace szybko i niezawodnie.

Ustawianie standardowego kąta uciosu 0 ° (pion)

– Ustawić elektronarzędzie w pozycji transportowej.
– Przekręcić stół pilarski

18

 aż do zagłębienia

17

 dla 0 °.

Dźwignia

15

 musi słyszalnie zaskoczyć we wgłębienie.

Kontrola:

  (zob. rys. S1)

– Ustawić przymiar kątowy na 90 ° i postawić go na stole

18

.

Ramię kątownika musi stykać się na całej długości z tarczą pi-
larską

9

.

Ustawianie:

  (zob. rys. S2)

– Poluzować uchwyt mocujący

16

.

– Zwolnić śruby ustawcze

60

 i

61

 za pomocą załączonego

w dostawie klucza szczękowego

3

(10 mm).

– Zwolnić śrubę ustawczą

62

 (ok. trzy obroty) za pomocą

załączonego w dostawie klucza imbusowego

35

 (4 mm).

– Wkręcić lub wykręcić śrubę

59

 (10 mm) na tyle, aby ra-

miona przymiaru kątowego na całej długości pokrywały się
z tarczą pilarską.

– Dokręcić uchwyt mocujący

16

.

Następnie należy najpierw dociągnąć śrubę ustawczą

62

,

a następnie śruby

60

 i

61

.

W razie gdy wskaźniki kąta cięcia

33

 i

24

 po zakończonej re-

gulacji nie znajdują się na jednej linii ze znacznikiem 0 ° na po-
działce

32

, należy poluzować śruby mocujące za pomocą za-

łączonego w dostawie wkrętaka krzyżowego

35

 i ustawić

wskaźniki kąta cięcia wzdłuż znacznik 0 °.

Ustawianie kąta standardowego 45 °
(lewostronnie, w pionie)

– Ustawić elektronarzędzie w pozycji roboczej.
– Przekręcić stół pilarski

18

 aż do zagłębienia

17

 dla 0 °.

Dźwignia

15

 musi słyszalnie zaskoczyć we wgłębienie.

– Całkowicie wyciągnąć lewą przedłużkę szyny oporowej

21

, ciągnąc do zewnątrz.

– Odblokować uchwyt mocujący

16

 i przesunąć głowicę,

trzymając za uchwyt

7

 do oporu w lewo (45 °).

Kontrola:

 (zob. rys. T1)

– Ustawić przymiar kątowy na 45 ° i postawić go na stole

18

.

Ramię kątownika musi stykać się na całej długości z tarczą pi-
larską

9

.

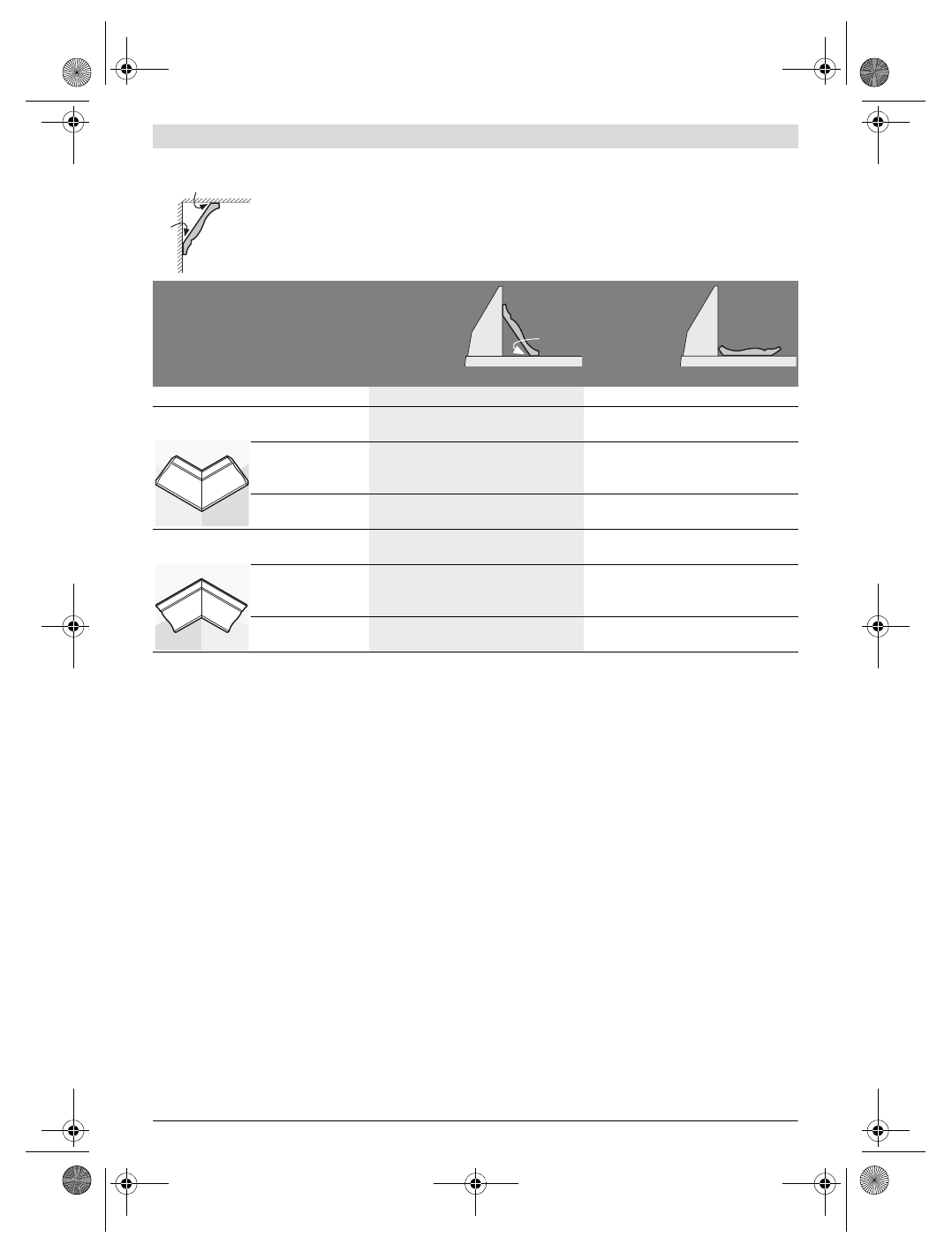

Chcąc ciąć listwy sufitowe ułożone płasko na stole pilarskim, należy ustawić standardowe kąty cięcia
31,6° (poziom) i 33,9° (pion).
Poniższa tabela zawiera wskazówki dotyczące cięcia listew sufitowych.

Ustawienia

pionowo przy
ograniczniku
cięcia

ułożone pła-
sko na stole
pilarskim

pionowy kąt uciosu

0 °

33,9 °

Listwa sufitowa

lewa strona

prawa strona

lewa strona

prawa strona

Krawędź we-
wnętrzna

Poziomy kąt cięcia

45 ° z prawej strony 45 ° z lewej strony

31,6 ° z prawej

strony

31,6 ° z lewej strony

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z prawej strony

cięcia

... z lewej strony

cięcia

... z lewej strony

cięcia

... z lewej strony

cięcia

Krawędź ze-
wnętrzna

Poziomy kąt cięcia

45 ° z lewej strony 45 ° z prawej strony 31,6 ° z lewej strony

31,6 ° z prawej

strony

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z prawej strony

cięcia

... z lewej strony

cięcia

... z prawej strony

cięcia

... z prawej strony

cięcia

52°

38°

52°
