 Nederlands |

101

Bosch Power Tools

1 609 92A 0XM | (5.12.14)

Plafondplinten (Amerikaanse maat)

Basisinstellingen controleren en instellen

Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
bruik de basisinstellingen van het elektrische gereedschap te
controleren en indien nodig in te stellen.
Daarvoor is ervaring en speciaal gereedschap vereist.

De Bosch-klantenservice voert deze werkzaamheden snel en
vakkundig uit.

Standaardverstekhoek 0 ° (verticaal) instellen

– Zet het elektrische gereedschap in de transportstand.
– Draai de zaagtafel

18

 tot aan de inkeping

17

 voor 0 °. De

hendel

15

 moet merkbaar in de inkeping vastklikken.

Controleren:

 (zie afbeelding S1)

– Stel een hoekmal in op 90 ° en plaats deze op de zaagtafel

18

.

Het been van de hoekmal moet over de hele lengte op het
zaagblad

9

 aansluiten.

Instellen:

 (zie afbeelding S2)

– Maak de spangreep

16

 los.

– Draai de stelschroeven

60

 en

61

 los met de meegeleverde

steeksleutel

3

 (10 mm).

– Draai  de  stelschroef

62

 (ca. 3 slagen) los met de meegele-

verde inbussleutel

35

 (4 mm).

– Draai de stelschroef

59

 (10 mm) zo ver naar binnen of

naar buiten tot het been van de hoekmal over de hele leng-
te op het zaagblad aansluit.

– Draai de spangreep

16

 weer vast.

Vervolgens draait u eerst de stelschroef

62

 en vervolgens

de stelschroeven

60

 en

61

 weer vast.

Als de hoekaanduidingen

33

 en

24

 na het instellen niet op één

lijn met de 0 °-markeringen van de schaalverdeling

32

 liggen,

draait u de bevestigingsbouten van de hoekaanduidingen met
de meegeleverde kruiskopschroevendraaier

35

 los en stelt u

de hoekaanduidingen langs de 0 °-markeringen af.

Standaardverstekhoek 45 ° (links, verticaal) instellen

– Zet het elektrische gereedschap in de werkstand.
– Draai de zaagtafel

18

 tot aan de inkeping

17

 voor 0 °. De

hendel

15

 moet merkbaar in de inkeping vastklikken.

– Trek de linker aanslagrailverlenging

21

 helemaal naar bui-

ten.

– Draai de spangreep

16

 los en draai de gereedschaparm

met de handgreep

7

 tot aan de aanslag naar links (45 °).

Controleren:

 (zie afbeelding T1)

– Stel een hoekmal in op 45 ° en plaats deze op de zaagtafel

18

.

Het been van de hoekmal moet over de hele lengte op het
zaagblad

9

 aansluiten.

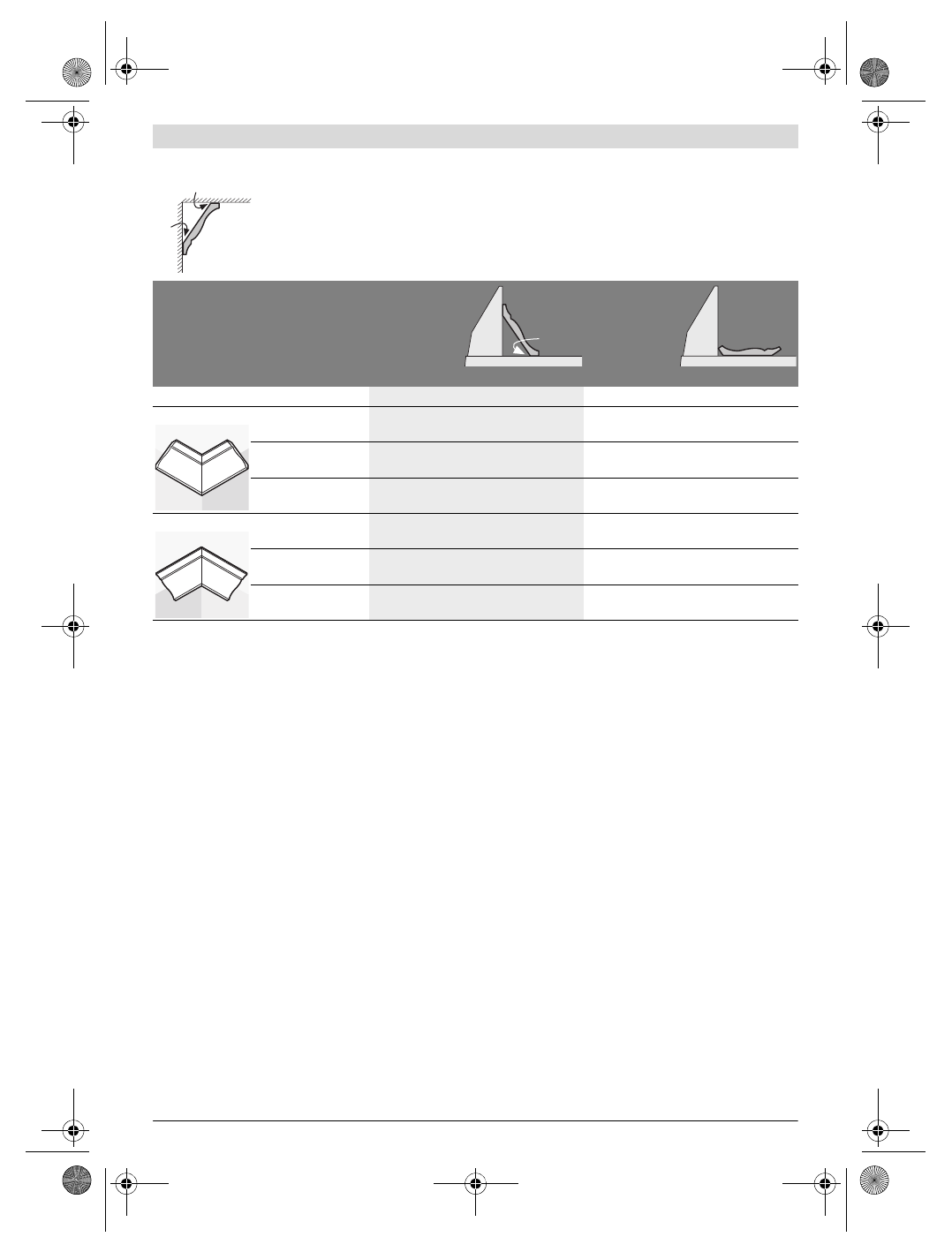

Wanneer u de plat op de zaagtafel liggende plafondplinten wilt bewerken, moet u de standaardverstek-
hoek 31,6° (horizontaal) en 33,9° (verticaal) instellen.
De volgende tabel bevat aanwijzingen voor het bewerken van plafondplinten.

Instellingen

Tegen
aanslagrail
geplaatst

Plat op de
zaagtafel
liggend

Verticale verstekhoek

0 °

33,9 °

Plafondplint

Linkerzijde

Rechterzijde

Linkerzijde

Rechterzijde

Binnenkant

Horizontale
verstekhoek

45 ° Rechts

45 ° Links

31,6 ° Rechts

31,6 ° Links

Positionering
van het werkstuk

Onderkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Gereed werkstuk
bevindt zich ...

... rechts van

zaagsnede

... links van

zaagsnede

... links van

zaagsnede

... links van

zaagsnede

Buitenkant

Horizontale
verstekhoek

45 ° Links

45 ° Rechts

31,6 ° Links

31,6 ° Rechts

Positionering
van het werkstuk

Onderkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Gereed werkstuk
bevindt zich ...

... rechts van

zaagsnede

... links van

zaagsnede

... rechts van

zaagsnede

... rechts van

zaagsnede

52°

38°

52°
