Şipci pentru tavane (conform standardului SUA)
Verificarea şi refacerea reglajelor de bază
Pentru asigurarea unor tăieri precise, după o utilizare intensi-
vă, trebuie să verificaţi reglajele de bază ale sculei electrice,
iar dacă este cazul, să le refaceţi.
În acest scop aveţi nevoie de experienţă şi de o unealtă speci-
ală corespunzătoare.
Această operaţie se execută rapid şi fiabil la un centru de ser-
vice şi asistenţă tehnică post-vânzări Bosch.
Reglarea unghiului de înclinare standard de 0 °
(în plan vertical)
– Aduceţi scula electrică în poziţie de transport.
– Rotiţi masa de lucru pentru ferăstrău
18
până la marcajul
crestat
17
pentru 0 °. Pârghia
15
trebuie să se fixeze per-
ceptibil în marcajul crestat.
Verificare:
(vezi figura S1)
– Reglaţi şablonul de unghiuri la 90 ° şi puneţi-l pe masa de
lucru pentru ferăstrău
18
.
Braţul şablonului de unghiuri trebuie să fie coliniar cu pânza
de ferăstrău
9
pe toată lungimea sa.
Reglare:
(vezi figura S2)
– Detensionaţi maneta de fixare
16
.
– Slăbiţi şuruburile de ajustare
60
şi
61
cu cheia fixă din se-
tul de livrare
3
(10 mm).
– Slăbiţi şurubul de ajustare
62
(aprox. 3 ture) cu cheia im-
bus
35
(4 mm) din setul de livrare.
– Înşurubaţi sau deşurubaţi şurubul de ajustare
59
(10 mm)
până când braţul mobil al şablonului de unghiuri va fi la ni-
vel cu pânza de ferăstrău pe toată lungimea sa.
– Strângeţi din nou bine maneta de fixare
16
.
Apoi strângeţi din nou bine mai întâi şurubul de ajustare
62
şi apoi şuruburile de ajustare
60
şi
61
.
Dacă, după reglare, indicatoarele de unghiuri
33
şi
24
nu mai
sunt coliniare cu marcajele de 0 ° ale scalei gradate
32
, slăbiţi
şuruburile de fixare ale indicatoarelor de unghiuri cu şurubel-
niţa în cruce
35
din setul de livrare şi aliniaţi indicatoarele de
unghiuri la marcajele de 0 °.
Reglarea unghiului de înclinare standard de 45 °
(stânga, în plan vertical)
– Aduceţi scula electrică în poziţie de lucru.
– Rotiţi masa de lucru pentru ferăstrău
18
până la marcajul
crestat
17
pentru 0 °. Pârghia
15
trebuie să se fixeze per-
ceptibil în marcajul crestat.
– Trageţi complet în afară prelungirea şinei opritoare din par-
tea stângă
21
.
– Deblocaţi maneta de fixare
16
şi basculaţi spre stânga braţul
maşinii acţionând mânerul
7
până la punctul de oprire (45 °).

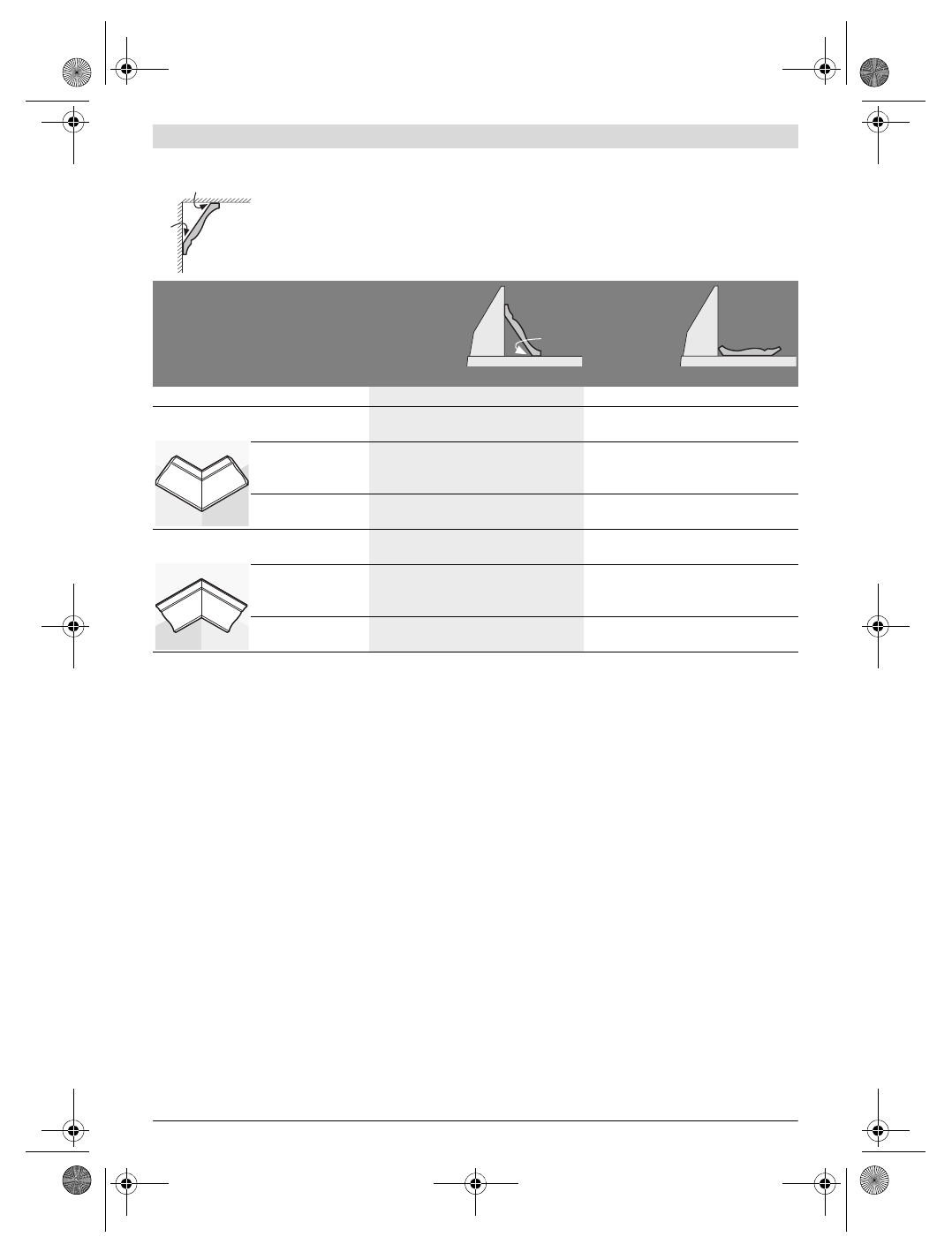

Dacă doriţi să prelucraţi şipcile pentru tavane aşezate plan pe masa de lucru pentru ferăstrău, va trebui
să reglaţi unghiul de înclinare standard de 31,6° (în plan orizontal) şi de 33,9° (în plan vertical).
Tabelul următor conţine indicaţii privind prelucrarea şipcilor pentru tavane.
Reglaje
sprijinite pe
şina opritoare
aşezate plan
pe masa de lu-
cru pentru fe-
răstrău
Unghi de înclinare vertical
0 °
33,9 °
Şipcă pentru tavan
partea stângă
partea dreaptă
partea stângă
partea dreaptă
Muchia
interioară
Unghi de înclinare
orizontal
45 ° dreapta
45 ° stânga
31,6 ° dreapta
31,6 ° stânga
Poziţionarea piesei
de lucru
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia superioa-
ră sprijinită pe şina
opritoare
cu muchia inferioa-
ră sprijinită pe şina
opritoare
Piesa finită se află ...
... la dreapta faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
Muchia
exterioară
Unghi de înclinare
orizontal
45 ° stânga
45 ° dreapta
31,6 ° stânga
31,6 ° dreapta
Poziţionarea piesei
de lucru
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia inferioa-
ră sprijinită pe şina
opritoare
cu muchia superioa-
ră sprijinită pe şina
opritoare
Piesa finită se află ...
... la dreapta faţă de
făgaşul de tăiere
... la stânga faţă de
făgaşul de tăiere
... la dreapta faţă de
făgaşul de tăiere
... la dreapta faţă de
făgaşul de tăiere
52°
38°
52°
