Потолочные планки (по стандарту США)

Основные настройки – контроль и коррекция

Для обеспечения точного распила после интенсивной ра-
боты нужно проверить исходные настройки электроин-
струмента и при необходимости подправить.
Для этого у Вас должен быть опыт и специальный инстру-
мент.

Сервисная мастерская Bosch выполняет такую работу бы-
стро и надежно.

Настройка угла наклона в 0 °

– Приведите электроинструмент в рабочее положение.
– Поверните стол

18

 на насечку

17

 для угла 0 °. Рычаг

15

должен войти в зацепление на насечке.

Контроль:

 (см. рис. S1)

– Установите угловой калибр на 90 ° и поставьте его на

пильный стол

18

.

Плечо углового калибра должно по всей длине распола-
гаться в одну линию с пильным диском

9

.

Настройка:

 (см. рис. S2)

– Отпустите зажимную ручку

16

.

– Ослабьте  установочные  винты

60

 и

61

 с помощью вхо-

дящего в комплект поставки гаечного ключа

3

 (10 мм).

– Ослабьте установочный винт

62

 (прибл. на 3 оборота)

с помощью входящего в комплект поставки ключа-ше-
стигранника

35

 (4 мм).

– Закручивайте или отпускайте установочный винт

59

(10 мм) до тех пор, пока плечо углового калибра по
всей длине не окажется заподлицо с пильным диском.

– Крепко затяните зажимной рычаг

16

.

После этого снова затяните сначала установочный винт

62

 и затем установочные винты

60

 и

61

.

Если после настройки индикаторы угла

33

 и

24

 не будут

совпадать с насечкой 0 ° на шкале

32

, отпустите крепеж-

ные винты индикатора угла с помощью входящей в ком-
плект поставки крестообразной отвертки

35

 и выровняйте

индикаторы угла по насечке 0 °.

Настройка стандартного угла распила 45 °
(вертикального, слева)

– Приведите электроинструмент в рабочее положение.
– Поверните стол

18

 на насечку

17

 для угла 0 °. Рычаг

15

должен войти в зацепление на насечке.

– Вытащите левый удлинитель упорной планки

21

 полно-

стью наружу.

– Отпустите зажимную ручку

16

 и поверните кронштейн

рабочего инструмента за ручку

7

 до упора налево (45 °).

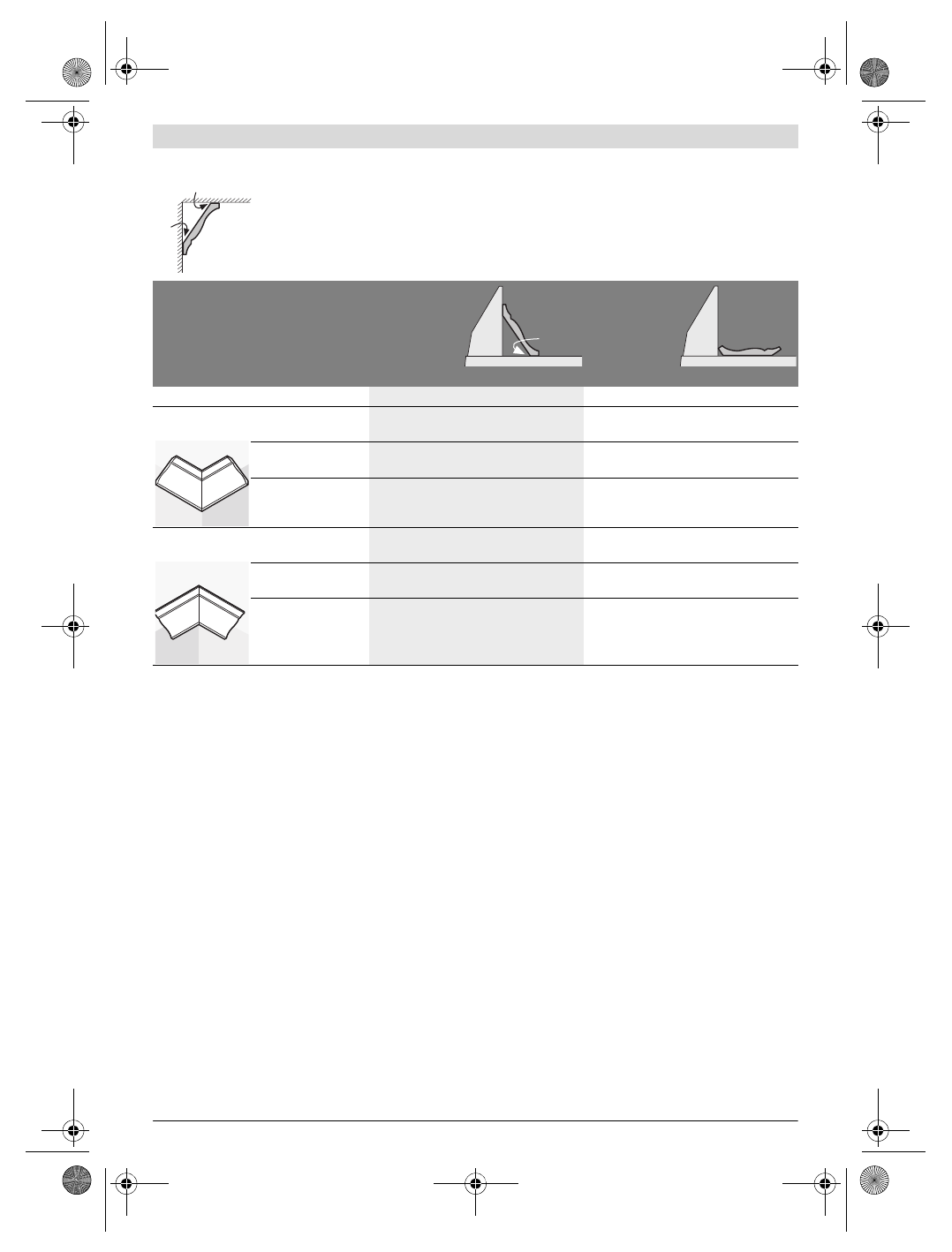

Если Вы хотите обрабатывать потолочные рейки, плоско положив их на стол пилы, Вам нужно
установить стандартный угол распила 31,6° (горизонтальный) или 33,9° (вертикальный).
Следующая таблица содержит указания для обработки потолочных реек.

Настройки

приставив в
высоту к
упорной
планке

плоско поло-
жена на стол
пилы

Вертикальный угол распила

0 °

33,9 °

Потолочные рейки

левая сторона

правая сторона

левая сторона

правая сторона

Внутренняя
кромка

Горизонтальный
угол распила

45 ° справа

45 ° слева

31,6 ° справа

31,6 ° слева

Позиционирование
заготовки

Нижняя кромка на

упорной планке

Нижняя кромка на

упорной планке

Верхняя кромка на

упорной планке

Нижняя кромка на

упорной планке

Готовая заготовка
лежит ...

... справа от

пропила

... слева от

пропила

... слева от

пропила

... слева от

пропила

Наружная
кромка

Горизонтальный
угол распила

45 ° слева

45 ° справа

31,6 ° слева

31,6 ° справа

Позиционирование
заготовки

Нижняя кромка на

упорной планке

Нижняя кромка на

упорной планке

Нижняя кромка на

упорной планке

Верхняя кромка на

упорной планке

Готовая заготовка
лежит ...

... справа от

пропила

... слева от

пропила

... справа от

пропила

... справа от

пропила
