 Ελληνικά |

155

Bosch Power Tools

1 609 92A 0XM | (5.12.14)

Περιγραφή του προϊόντος και της
ισχύος του

Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες.

Αμέλειες κατά την τήρηση των υπο-

δείξεων ασφαλείας και των οδηγιών μπορεί να
προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και
σοβαρούς τραυματισμούς.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται σαν σταθερό μηχάνημα για
τη διεξαγωγή επιμηκών και εγκάρσιων κοπών σε ξύλο. Είναι εφι-
κτή η διεξαγωγή οριζόντιων γωνιών φαλτσοτομής από – 52 °
έως +60 ° καθώς και κάθετων γωνιών φαλτσοτομής από 47 °
(στην αριστερή πλευρά) έως 47 ° (στη δεξιά πλευρά).
Η απόδοση του ηλεκτρικού εργαλείου επαρκεί για κοπές σε
σκληρό και μαλακό ξύλο.

Το ηλεκτρικό εργαλείο δεν είναι κατάλληλο για την κοπή αλου-
μινίου ή άλλων μη σιδηρούχων μετάλλων.

Απεικονιζόμενα στοιχεία

Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται
στην απεικόνιση του ηλεκτρικού εργαλείου στις σελίδες με τα
γραφικά.

1

Σάκος σκόνης

2

Κλειδί εσωτερικού εξαγώνου (1,5 mm)

3

Γερμανικό κλειδί (17 mm, 10 mm)

4

Λαβή μεταφοράς (μπροστά)

5

Σφιγκτήρας για λαβή

6

Βοηθητική λαβή για ρύθμιση της λαβής

7

Λαβή

8

Κουμπί για απελευθέρωση του μοχλού μανδάλωσης

43

9

Πριονόδισκος

10

Παλινδρομικός προφυλακτήρας

11

Ράουλο ολίσθησης

12

Πλάκα στήριξης

13

Σφιγκτήρας μανδάλωσης

14

Λαβή ακινητοποίησης για κάθε είδους επιθυμητές γωνίες
(οριζόντια)

15

Μοχλός για προρύθμιση γωνίας φαλτσοτομής (οριζόντια)

16

Λαβή σύσφιξης για κάθε είδους επιθυμητές γωνίες (κάθετα)

17

Εγκοπές για στάνταρ γωνίες φαλτσοτομής

18

Τραπέζι σέγας

19

Τρύπες για συναρμολόγηση

20

Ράγα οδήγησης

21

Επιμήκυνση ράγας οδήγησης

22

Βίδα ακινητοποίησης της ράγας επιμήκυνσης

23

Νταβίδι ταχείας σύσφιξης

24

Δείκτης γωνίας (κάθετα) για τη δεξιά περιοχή γωνίας
φαλτσοτομής

25

Διάταξη έλξης

26

Συγκρατήρας καλωδίου

27

Διακόπτης ON/OFF

28

Ασφάλεια μεταφοράς

Δείχνει ρύθμιση της γωνί-
ας φαλτσοτομής βήμα
προς βήμα.

αριστερή στήλη:

– Περιοχή  γωνίας

φαλτσοτομής
Κλίση πριονόδισκου προς τα
αριστερά

δεξιά στήλη:

– Περιοχή  γωνίας

φαλτσοτομής
Κλίση πριονόδισκου προς
τα δεξιά

– Περιοχή  γωνίας

φαλτσοτομής
Συνολική περιοχή κίνησης
του βραχίονα εργαλείου

δείχνει τη θέση του μοχλού
μανδάλωσης για την ακινη-
τοποίηση του βραχίονα ερ-
γαλείου καθώς και κατά τη
ρύθμιση της κάθετης γωνίας
φαλτσοτομής.

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα
απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία
2012/19/EE σχετικά με τις παλαιές ηλε-
κτρικές και ηλεκτρονικές συσκευές και τη
μεταφορά της οδηγίας αυτής σε εθνικό δί-
καιο δεν είναι πλέον υποχρεωτικό τα άχρη-
στα ηλεκτρικά εργαλεία να συλλέγονται ξε-
χωριστά για να ανακυκλωθούν με τρόπο φι-
λικό προς το περιβάλλον.

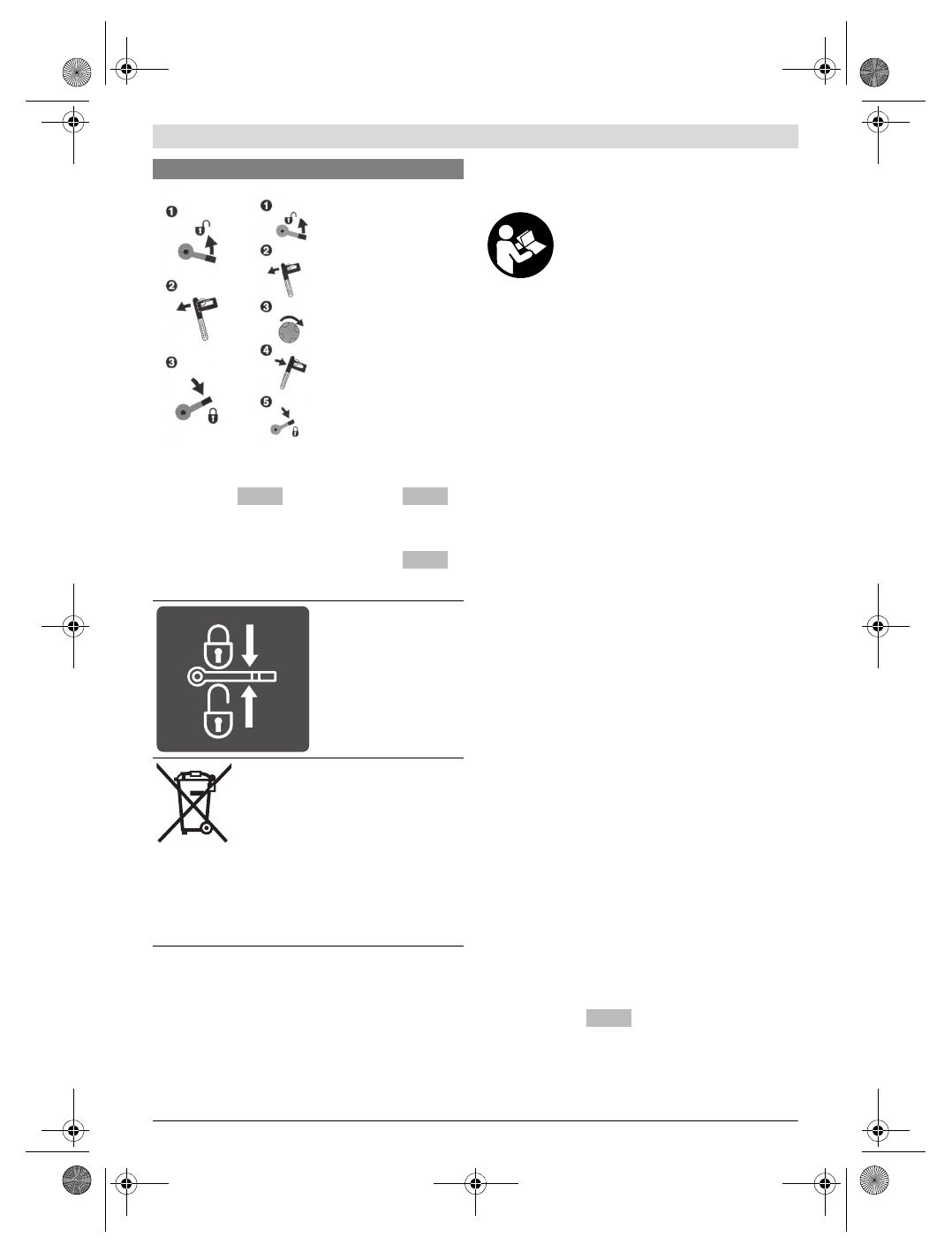

Σύμβολα και η σημασία τους

45°– 0

0 – 45°

45°+

0 – 45°
