 Deutsch |

21

Bosch Power Tools

1 609 92A 0XM | (5.12.14)

Deckenleisten (nach US-Standard)

Grundeinstellungen prüfen und einstellen

Zur Gewährleistung präziser Schnitte müssen Sie nach inten-
sivem Gebrauch die Grundeinstellungen des Elektrowerk-
zeugs überprüfen und gegebenenfalls einstellen.
Dazu benötigen Sie Erfahrung und entsprechendes Spezial-
werkzeug.

Eine Bosch-Kundendienststelle führt diese Arbeit schnell und
zuverlässig aus.

Standard-Gehrungswinkel 0 ° (vertikal) einstellen

– Bringen Sie das Elektrowerkzeug in Transportstellung.
– Drehen Sie den Sägetisch

18

 bis zur Einkerbung

17

 für 0 °.

Der Hebel

15

 muss spürbar in die Einkerbung einrasten.

Überprüfen:

 (siehe Bild S1)

– Stellen Sie eine Winkellehre auf 90 ° ein und stellen Sie sie

auf den Sägetisch

18

.

Der Schenkel der Winkellehre muss mit dem Sägeblatt

9

 auf

der ganzen Länge bündig sein.

Einstellen:

 (siehe Bild S2)

– Lösen  Sie  den  Spanngriff

16

.

– Lösen Sie die Stellschrauben

60

 und

61

 mit dem mitgelie-

ferten Maulschlüssel

3

 (10 mm).

– Lösen Sie die Stellschraube

62

 (ca. 3 Umdrehungen) mit

dem mitgelieferten Innensechskantschlüssel

35

 (4 mm).

– Drehen Sie die Stellschraube

59

 (10 mm) so weit ein oder

heraus, bis der Schenkel der Winkellehre mit dem Säge-
blatt auf der ganzen Länge bündig ist.

– Ziehen Sie den Spanngriff

16

 wieder fest.

Danach ziehen Sie zuerst die Stellschraube

62

 und dann

die Stellschrauben

60

 und

61

 wieder fest.

Falls die Winkelanzeiger

33

 und

24

 nach dem Einstellen nicht

in einer Linie mit den 0 °-Marken der Skala

32

 sind, lösen Sie

die Befestigungsschrauben der Winkelanzeiger mit dem mit-
gelieferten Kreuzschlitzschraubendreher

35

 und richten die

Winkelanzeiger entlang den 0 °-Marken aus.

Standard-Gehrungswinkel 45 ° (links, vertikal) einstellen

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Drehen Sie den Sägetisch

18

 bis zur Einkerbung

17

 für 0 °.

Der Hebel

15

 muss spürbar in die Einkerbung einrasten.

– Ziehen Sie die linke Anschlagschienenverlängerung

21

ganz nach außen.

– Lösen Sie den Spanngriff

16

 und schwenken Sie den

Werkzeugarm am Handgriff

7

 bis zum Anschlag nach links

(45 °).

Überprüfen:

 (siehe Bild T1)

– Stellen Sie eine Winkellehre auf 45 ° ein und stellen Sie sie

auf den Sägetisch

18

.

Der Schenkel der Winkellehre muss mit dem Sägeblatt

9

 auf

der ganzen Länge bündig sein.

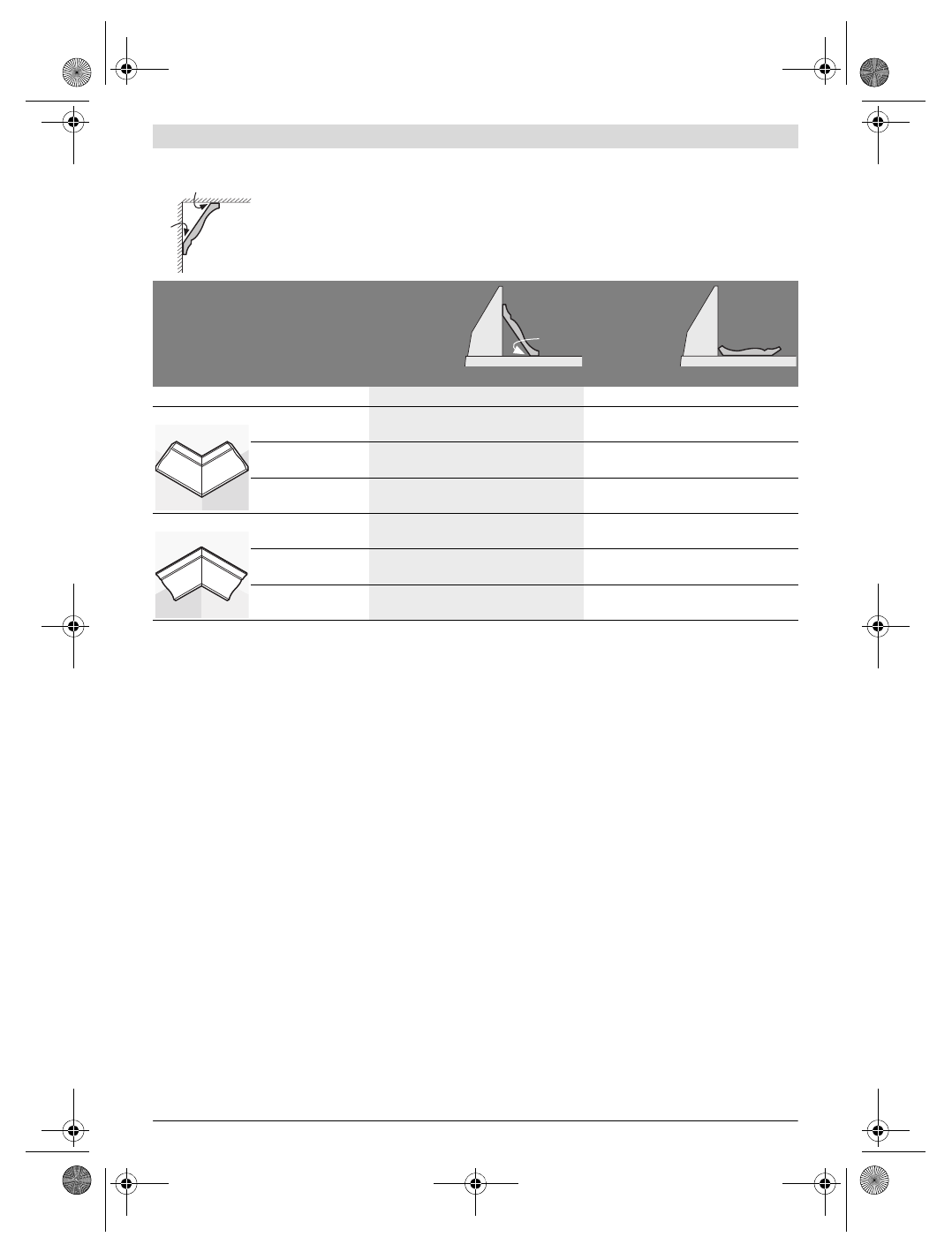

Wenn Sie die Deckenleisten flach auf dem Sägetisch liegend bearbeiten wollen, müssen Sie die
Standard-Gehrungswinkel 31,6° (horizontal) und 33,9° (vertikal) einstellen.
Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Deckenleisten.

Einstellungen

gegen die
Anschlag-
schiene
angestellt

flach liegend
auf dem
Sägetisch

vertikaler Gehrungswinkel

0 °

33,9 °

Deckenleiste

linke Seite

rechte Seite

linke Seite

rechte Seite

Innenkante

horizontaler
Gehrungswinkel

45 ° rechts

45 ° links

31,6 ° rechts

31,6 ° links

Positionierung des
Werkstücks

Unterkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... rechts vom

Schnitt

... links vom Schnitt ... links vom Schnitt ... links vom Schnitt

Außenkante

horizontaler
Gehrungswinkel

45 ° links

45 ° rechts

31,6 ° links

31,6 ° rechts

Positionierung des
Werkstücks

Unterkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... rechts vom

Schnitt

... links vom Schnitt

... rechts vom

Schnitt

... rechts vom

Schnitt

52°

38°

52°
