Ρύθμιση οδηγού βάθους (κοπή αυλάκωσης)
(βλέπε εικόνα R)

Όταν θέλετε να ανοίξετε μια αυλάκωση ο οδηγός βάθους πρέ-
πει να μετακινηθεί.

– Πατήστε το μοχλό μανδάλωσης

43

 και μετακινήστε το βραχί-

ονα εργαλείου στην επιθυμητή θέση.

– Πατήστε και κρατήστε πατημένο το κουμπί

57

.

– Μετατοπίστε τη βίδα ρύθμισης

29

 μέχρι το άκρο της βίδας να

αγγίξει τον οδηγό βάθους

58

.

– Αφήστε πάλι ελεύθερο το κουμπί

57

.

– Οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα επάνω.

Ειδικά υπό κατεργασία τεμάχια

Όταν πριονίζετε κυρτά ή στρογγυλά υπό κατεργασία τεμάχια
πρέπει να τα εξασφαλίζετε ιδιαίτερα από ένα ενδεχόμενο γλί-
στρημα. Στη γραμμή κοπής δεν επιτρέπεται να δημιουργηθεί
σχισμή ανάμεσα στο υπό κατεργασία τεμάχιο, τη ράγα οδήγη-
σης και το τραπέζι σέγας.

Αν χρειαστεί, πρέπει να κατασκευάσετε ειδικούς συγκρατήρες.

Κατεργασία πηχών προφίλ [διατομής] (προφίλ δαπέδου ή οροφών)

Μπορείτε να κατεργαστείτε τους πήχεις διατομής κατά δυο τρό-
πους:

– ακουμπισμένους στη ράγα οδήγησης,
– επίπεδα τοποθετημένους επάνω στο τραπέζι σέγας.

Εκτός αυτού μπορείτε, ανάλογα με το πλάτος του πήχη διατομής
να διεξάγετε την κοπή με ή χωρίς κίνηση έλξης.

Να ελέγχετε πρώτα τη ρυθμισμένη γωνία φαλτσοτομής κόβο-
ντας ένα άχρηστο ξύλο.

Πήχεις δαπέδου

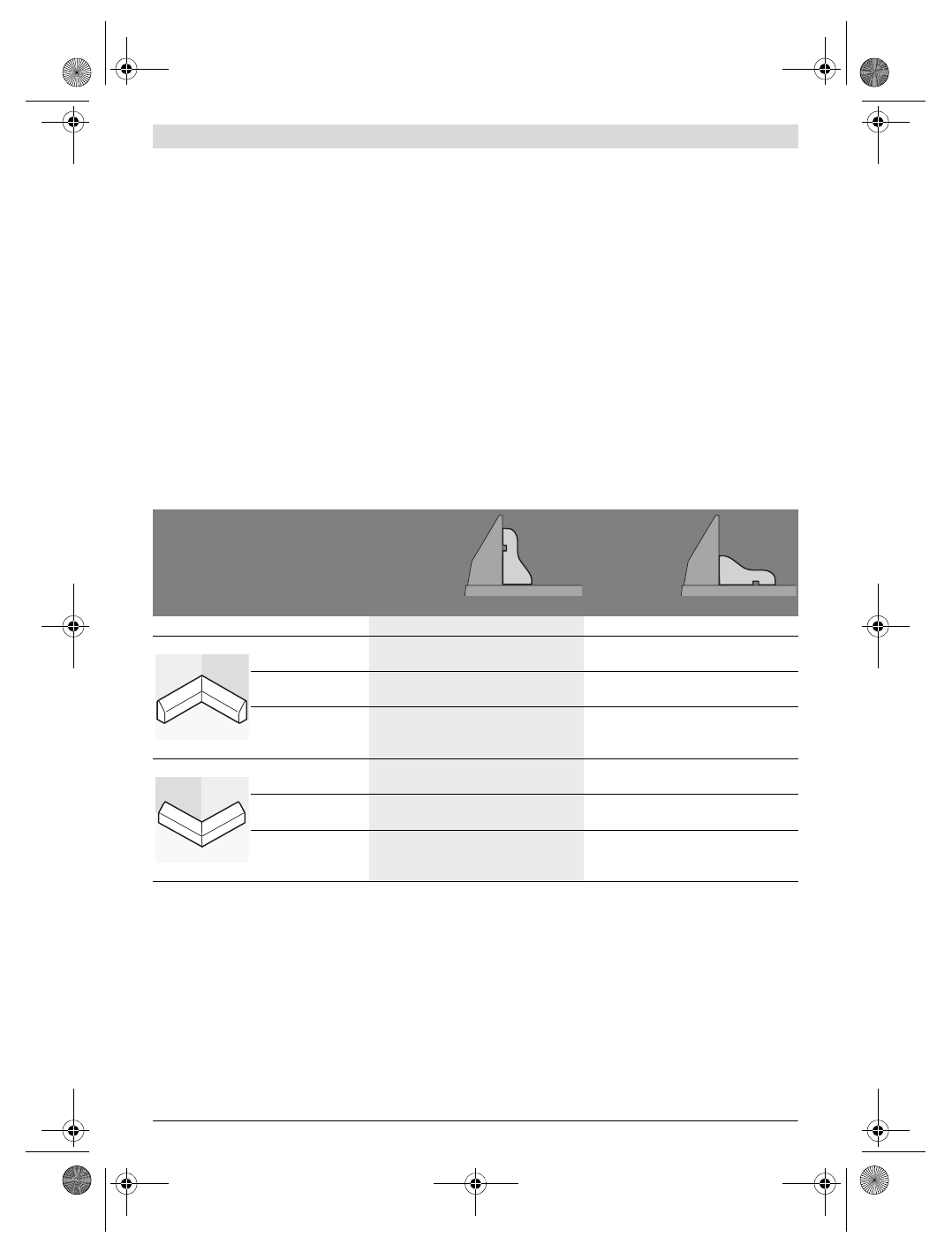

Ο πίνακας που ακολουθεί περιέχει υποδείξεις για την κατεργασία πηχών δαπέδου.

Ρυθμίσεις

ακούμπισμα
στη ράγα οδή-
γησης

επίπεδη το-
ποθ. στο τρα-
πέζι σέγας

Κάθετη γωνία φαλτσοτομής

0 °

45 °

Πήχης δαπέδου

αριστερή πλευρά

δεξιά πλευρά

αριστερή πλευρά

δεξιά πλευρά

Εσωτερική ακμή

οριζόντια γωνία
φαλτσοτομής

45 ° αριστερά

45 ° δεξιά

0 °

0 °

Θέση του υπό
κατεργασία τεμαχίου

κάτω ακμή επάνω
στο τραπέζι σέγας

κάτω ακμή επάνω
στο τραπέζι σέγας

επάνω ακμή στη ρά-

γα οδήγησης

κάτω ακμή στη ράγα

οδήγησης

Το έτοιμο υπό
κατεργασία τεμάχιο
βρίσκεται ...

... αριστερά από την

τομή

... δεξιά από την

τομή

... αριστερά από την

τομή

... αριστερά από την

τομή

Εξωτερική ακμή

οριζόντια γωνία
φαλτσοτομής

45 ° δεξιά

45 ° αριστερά

0 °

0 °

Θέση του υπό
κατεργασία τεμαχίου

κάτω ακμή επάνω
στο τραπέζι σέγας

κάτω ακμή επάνω
στο τραπέζι σέγας

κάτω ακμή στη ράγα

οδήγησης

επάνω ακμή στη

ράγα οδήγησης

Το έτοιμο υπό
κατεργασία τεμάχιο
βρίσκεται ...

... δεξιά από την

τομή

... αριστερά από

την τομή

... δεξιά από την

τομή

... δεξιά από την

τομή
