 Slovensky |

207

Bosch Power Tools

1 609 92A 0XM | (5.12.14)

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia
a bezpečnostné pokyny.

Zanedbanie dodr-

žiavania Výstražných upozornení a pokynov
uvedených v nasledujúcom texte môže mať za
následok zásah elektrickým prúdom, spôsobiť
požiar a/alebo ťažké poranenie.

Používanie podľa určenia

Toto ručné elektrické náradie je ako stacionárne náradie urče-
né na pozdĺžne a priečne rezy do dreva s rovným priebehom
rezu. Pritom sú možné horizontálne šikmé rezy s uhlami zošik-
menia  od  – 52 °  do  +60 °,  ako  aj  vertikálne šikmé rezy s uhlami
zošikmenia od 47 ° (ľavostranne) do 47 ° (na pravej strane).
Výkon tohto ručného elektrického náradia je dimenzovaný na
rezanie tvrdého a mäkkého dreva.

Toto ručné elektrické náradie nie je vhodné na rezanie hliníka
ani žiadnych iných neželezných kovov.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobra-
zenie elektrického náradia na grafickej strane tohto Návodu.

1

Vrecko na prach

2

Kľúč na vnútorné šesťhrany (1,5 mm)

3

Vidlicový kľúč dvojitý (17 mm; 10 mm)

4

Rukoväť na prenášanie náradia (vpredu)

5

Aretačný mechanizmus rukoväte

6

Držadlo na prestavovanie sklonu rukoväte

7

Rukoväť

8

Tlačidlo na uvoľnenie aretačnej páčky

43

9

Pílový kotúč

10

Výkyvný ochranný kryt

11

Klzný valček

12

Vkladacia platnička

13

Aretovacia zvierka

14

Aretačná rukoväť na nastavenie ľubovoľného uhla zošik-
menia (horizontálne)

15

Páčka na predvolenie uhla zošikmenia (horizontálne)

16

Aretačná rukoväť na nastavenie ľubovoľného uhla
zošikmenia (vertikálne)

17

Zárezy pre štandardné uhly zošikmenia

18

Rezací stôl

19

Otvory pre montáž

20

Dorazová lišta

21

Predĺženie dorazovej lišty

22

Aretačná skrutka predĺženia dorazovej lišty

23

Rýchloupínacia zvierka

24

Ukazovateľ uhla zošikmenia (vertikálneho) pre
pravostranný rozsah uhla zošikmenia

25

Ťahacie zariadenie

26

Držiak prívodnej šnúry

27

Vypínač

28

Prepravná poistka

29

Aretačná skrutka hĺbkového dorazu

30

Rukoväť na prenášanie náradia (vzadu)

31

Aretačná skrutka ťahacieho zariadenia

32

Stupnica pre uhol zošikmenia (vertikálne)

33

Ukazovateľ uhla zošikmenia (vertikálneho) pre
ľavostranný rozsah uhla zošikmenia

34

Nastavovací gombík pre uhol  33,9 ° uhol zošikmenia
(vertikálny)

35

Nástrčný kľúč (14 mm)/kľúč na skrutky s vnútorným
šesťhranom (4 mm)/krížový skrutkovač

36

Aretačná skrutka dĺžkového dorazu

37

Dĺžkový doraz

38

Predĺženie rezacieho stola

39

Upínacia rukoväť pre predĺženie rezacieho stola

40

Stupnica pre uhol zošikmenia (horizontálne)

41

Otočná rukoväť na nastavovanie uhla zošikmenia
(vertikálne)

42

Aretácia vretena

43

Aretačná páčka

44

Odsávací adaptér

45

Otvor na vyhadzovanie triesok

 46/47

Krížová skrutka
(upevnenie výkyvného ochranného krytu)

48

Šesťhranná skrutka na upevnenie pílového listu

49

Podložka

50

Upínacia príruba

51

Vnútorná upevňovacia príruba

52

Otvory pre rýchloupínaciu zvierku

53

Upínacia páčka rýchloupínacej zvierky

54

Tyč so závitom

55

Skrutky pre vkladaciu platničku

56

Upevňovacia skrutka dĺžkového dorazu

57

Tlačidlo (gombík) na rýchle nastavenie aretačnej
skrutky

29

58

Hĺbkový doraz

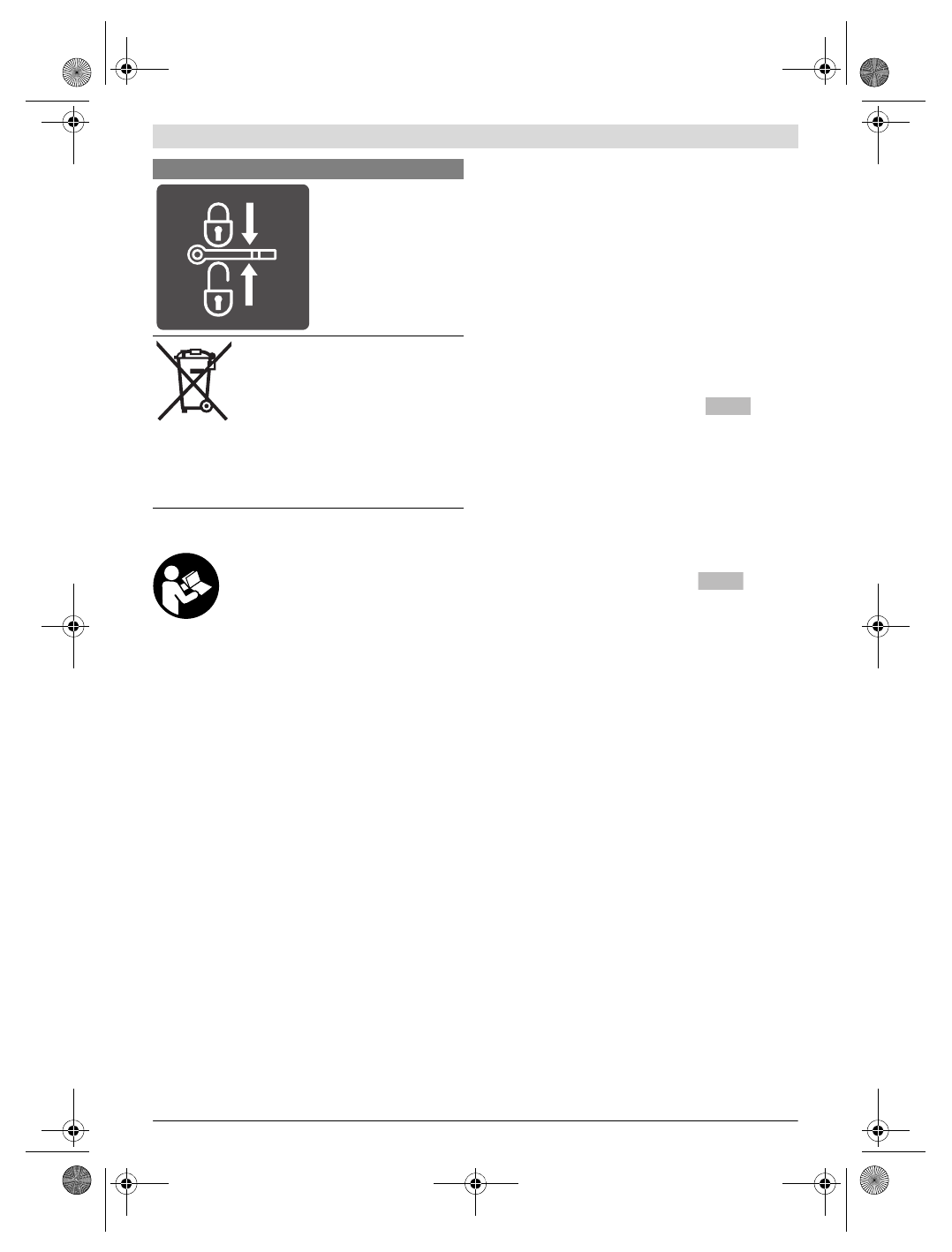

Ukazuje polohu aretačnej
páčky na zaaretovanie ra-
mena nástroja a pri nasta-
vovaní vertikálneho uhla zo-
šikmenia.

Neodhadzujte ručné elektrické náradie
do komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ
o starých elektrických a elektronických
výrobkoch a podľa jej aplikácií v národ-
nom práve sa musia už nepoužiteľné elek-
trické náradia zbierať separovane a treba
ich dávať na recykláciu zodpovedajúcu
ochrane životného prostredia.

Symboly a ich významy

0 – 45°

45°– 0
