Liteaux de plafond (conformément au standard des Etats-Unis)

Contrôle et réglage des réglages de base

Afin d’obtenir des coupes précises, les réglages de base
doivent être contrôlés et, le cas échéant, réglés après une uti-
lisation intensive de l’outil électroportatif.
Pour ce faire, il faut de l’expérience et les outils spéciaux ap-
propriés.

Un atelier de Service Après-Vente Bosch autorisé effectue ce
travail rapidement et de façon fiable.

Réglage de l’angle d’onglet standard 0 ° (vertical)

– Mettez l’outil électroportatif dans la position de transport.
– Tournez la table

18

 jusqu’à l’encoche

17

 pour 0 °. Le levier

15

doit s’encliqueter de manière perceptible dans l’encoche.

Contrôle :

 (voir figure S1)

– Mettez un gabarit d’angle sur 90 ° et posez-le sur la table de

sciage

18

.

La colonne du gabarit d’angle doit affleurer la lame de scie

9

sur toute la longueur.

Réglage :

 (voir figure S2)

– Desserrez le bouton de serrage

16

.

– Desserrez les vis de réglage

60

 et

61

 au moyen de la clé à

fourche

3

 (10 mm).

– Desserrez la vis de réglage

62

 (3 tours environ) au moyen

de la clé mâle pour vis à six pans creux

35

 (4 mm).

– Tournez la vis de réglage

59

 (10 mm) pour la faire sortir ou

la rentrer jusqu’à ce que la colonne du gabarit d’angle af-
fleure la longueur complète de la lame de scie.

– Resserrez le bouton de serrage

16

.

Ensuite, resserrez d’abord la vis de réglage

62

, puis les vis

de réglage

60

 et

61

.

Si, après le réglage, les indicateurs d’angle

33

 et

24

 ne se

trouvent pas sur la même ligne que les marques 0 ° de la gra-
duation

32

, desserrez les vis de fixation des indicateurs

d’angle à l’aide du tournevis cruciforme

35

 joint et orientez les

indicateurs d’angle le long des marques 0 °.

Réglage de l’angle d’onglet standard 45 ° (gauche, vertical)

– Mettez l’outil électroportatif dans la position de travail.
– Tournez la table

18

 jusqu’à l’encoche

17

 pour 0 °. Le levier

15

 doit s’encliqueter de manière perceptible dans l’en-

coche.

– Tirez la rallonge de butée gauche

21

 complètement vers

l’extérieur.

– Desserrez le bouton de serrage

16

 et tournez la poignée

7

du bras d’outil à fond vers la gauche (45 °).

Contrôle :

 (voir figure T1)

– Mettez un gabarit d’angle sur 45 ° et posez-le sur la table de

sciage

18

.

La colonne du gabarit d’angle doit affleurer la lame de scie

9

sur toute la longueur.

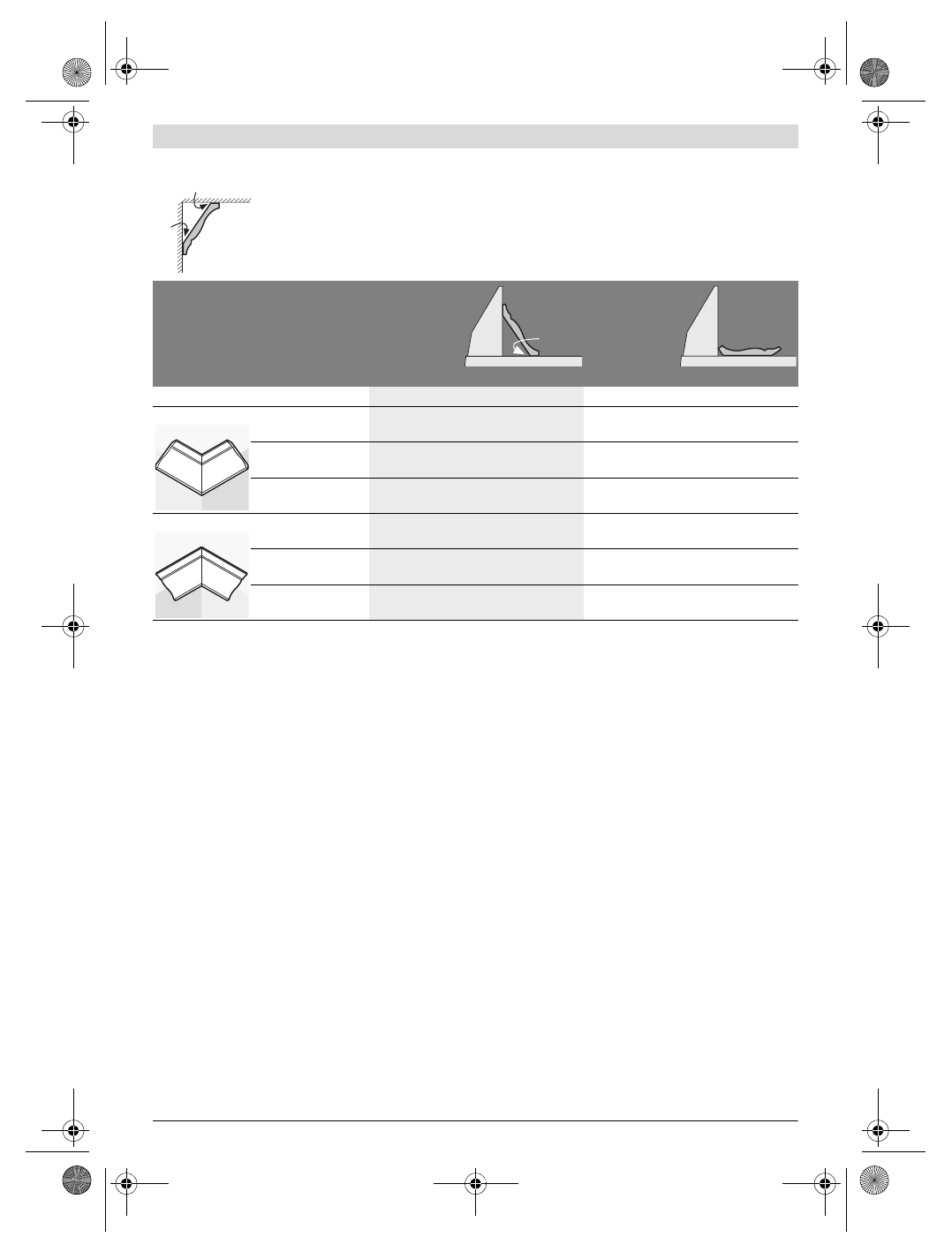

Si vous voulez travailler des liteaux de plafond placés à plats sur la table de sciage, il est nécessaire de
régler les angles d’onglet standard de 31,6° (horizontal) et 33,9° (vertical).
Le tableau suivant contient des indications pour travailler des liteaux de plafond.

Réglages

positionnés
contre la
butée

placés à plat
sur la table de
sciage

coupes biaises sur le plan vertical

0 °

33,9 °

Liteau de plafond

côté gauche

côté droit

côté gauche

côté droit

Bord intérieur

Angle d’onglet
horizontal

45 ° à droite

45 ° à gauche

31,6 ° à droite

31,6 ° à gauche

Positionnement de la
pièce à travailler

Bord inférieur sur la

butée

Bord inférieur sur la

butée

Bord supérieur sur

la butée

Bord inférieur sur la

butée

La pièce à travailler
terminée se trouve ...

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté gauche

de la coupe

... du côté gauche

de la coupe

Bord extérieur

Angle d’onglet
horizontal

45 ° à gauche

45 ° à droite

31,6 ° à gauche

31,6 ° à droite

Positionnement de la
pièce à travailler

Bord inférieur sur la

butée

Bord inférieur sur la

butée

Bord inférieur sur la

butée

Bord supérieur sur

la butée

La pièce à travailler
terminée se trouve ...

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté droit de

la coupe

... du côté droit de

la coupe

52°

38°

52°
