Плафонски лајсни (според US-стандард)

Проверка на основните поставки и подесување

За да обезбедите прецизни резови мора да ги проверите
основните поставки по интензивно користење на
електричниот апарат и евентуално да ги подесите.
За тоа ви е потребно искуство и соодветен специјален алат.

Сервисната служба на Bosch оваа работа ја води прецизно и
доверливо.

Поставување на стандардниот агол на закосување 0 °
(вертикално)

– Подесете го електричниот апарат во транспортна

позиција.

– Свртете ја масата за пила

18

 до жлебот

17

 за 0 °. Лостот

15

 мора осетно да се вклопи во жлебот.

Проверете:

 (види слика S1)

– Поставете го агломерот на 90 ° и ставете го на масата за

пилата

18

.

Кракот на агломерот мора да биде прецизен по целата
должина со листот на пилата

9

.

Поставување:

 (види слика S2)

– Олабавете ја затезната рачка

16

.

– Олабавете ги завртките за прилагодување

60

 и

61

 со

испорачениот виљушкаст клуч

3

 (10 mm).

– Оабавете ги завртките за прилагодување

62

 (околу 3

вртења) со испорачениот инбус клуч

35

 (4 mm).

– Свртете ги завртките за прилагодување

59

 (10 mm)

навнатре или нанадвор се додека кракот на агломерот
не е прецизен по целата должина со листот на пилата.

– Повторно цврсто стегнете ја затезната дршка

16

.

Потоа затегнете прво завртките за прилагодување

62

 и

потоа завртките за прилагодување

60

 и

61

.

Ако покажувачот на аголот

33

 и

24

 по поставката не се во

една линија со 0 °-знаците на скалата

32

 олабавете ги

завртките за прицврстување на покажувачот на аголот со
испорачениот кстаст одвртувач

35

 и насочете ги

покажувачите на аголот долж 0 °-знаците.

Поставка на стандарден агол на закосување 45 °
(лево, вертикално)

– Подесете го електричниот апарат во работна позиција.
– Свртете ја масата за пила

18

 до жлебот

17

 за 0 °. Лостот

15

 мора осетно да се вклопи во жлебот.

– Повлечете го левиот продолжеток на граничните

водилки

21

 целосно надвор.

– Олабавете ја затезната дршка

16

 и навалете ја рачката

на алатот на дршката

7

 до крај налево (45 °).

Проверете:

 (види слика T1)

– Поставете го аголното мерило на 45 ° и ставете го на

масата за пилата

18

.

Кракот на агломерот мора да биде прецизен по целата
должина со листот на пилата

9

.

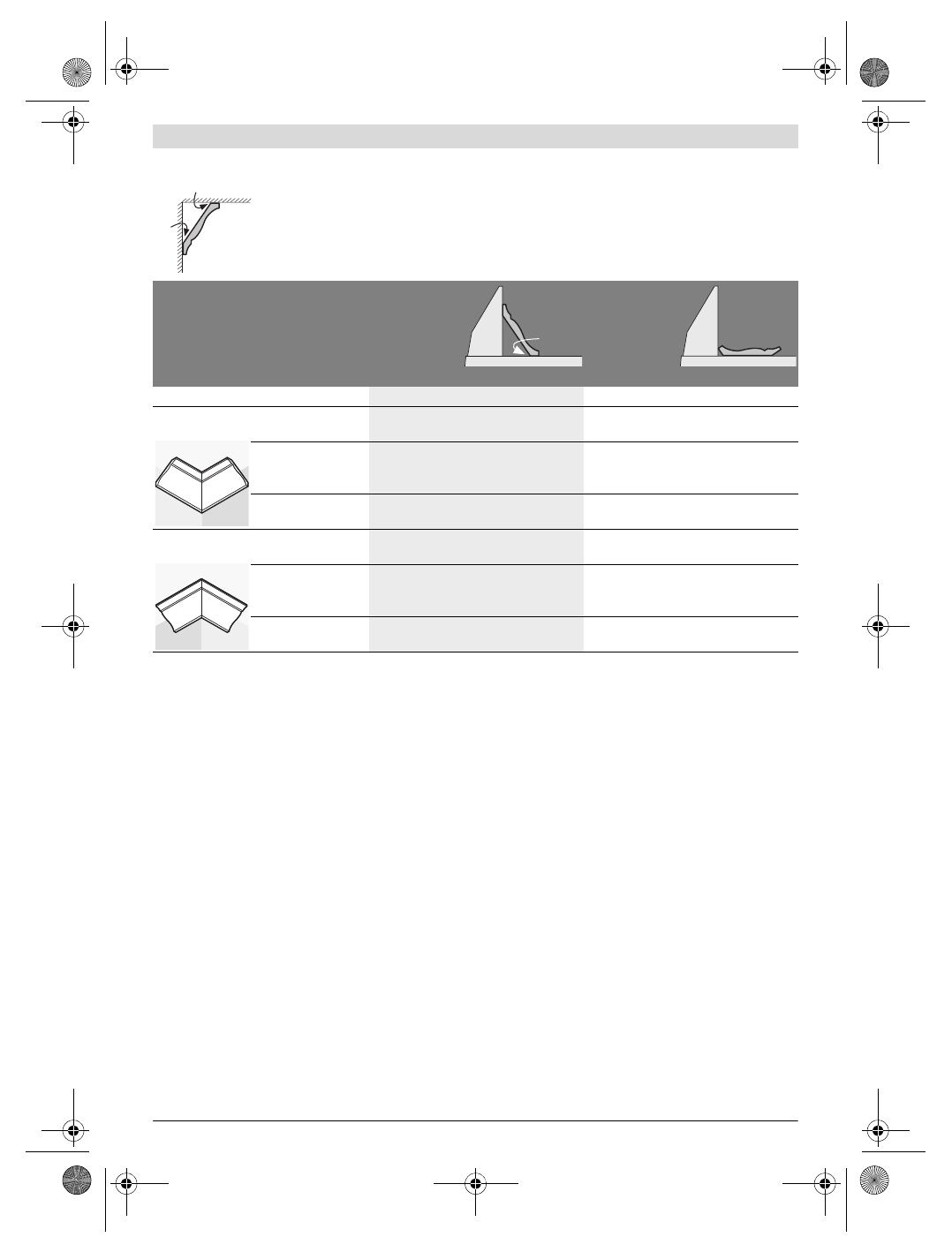

Доколку сакате да ги обработувате плафонските лајсни плоснато лежејќи на масата за пила, мора
да поставите стандарден агол на закосување 31,6° (хоризонтално) и 33,9° (вертикално).
Следната табела содржи напомени за обработка на плафонски лајсни.

Поставки

поставено
спроти
граничната
водилка

плоснато
лежејќи на
масата за
пила

вертикален агол на закосување

0 °

33,9 °

Плафонски лајсни

лева страна

десна страна

лева страна

десна страна

Внатрешен
раб

хоризонтален агол
на закосување

45 ° десно

45 ° лево

31,6 ° десно

31,6 ° лево

Позиционирање
на делот што се
обработува

Долен раб на гра-

ничната водилка

Долен раб на гра-

ничната водилка

Горен раб на гра-

ничната водилка

Долен раб на гра-

ничната водилка

Дел што е целосно
обработен се наоѓа...

... десно од резот

... лево од резот

... лево од резот

... лево од резот

Надворешен
раб

хоризонтален агол
на закосување

45 ° лево

45 ° десно

31,6 ° лево

31,6 ° десно

Позиционирање
на делот што се
обработува

Долен раб на

граничната

водилка

Долен раб на

граничната

водилка

Долен раб на

граничната

водилка

Горен раб на

граничната

водилка

Дел што е целосно
обработен се наоѓа...

... десно од резот

... лево од резот

... десно од резот

... десно од резот

52°

38°

52°
